LR5, LR7 專用的直接安裝底座組件及端子
LR5/LR7 Screwless Terminal
LR5, LR7 專用的直接安裝底座組件及端子
與 LR5 (50mm) 及 LR7 (70mm) 相容的直接安裝底座組件配備可拆式無螺絲端子。

特点


  • 適合需為各式客戶客製化訊號塔的企業。

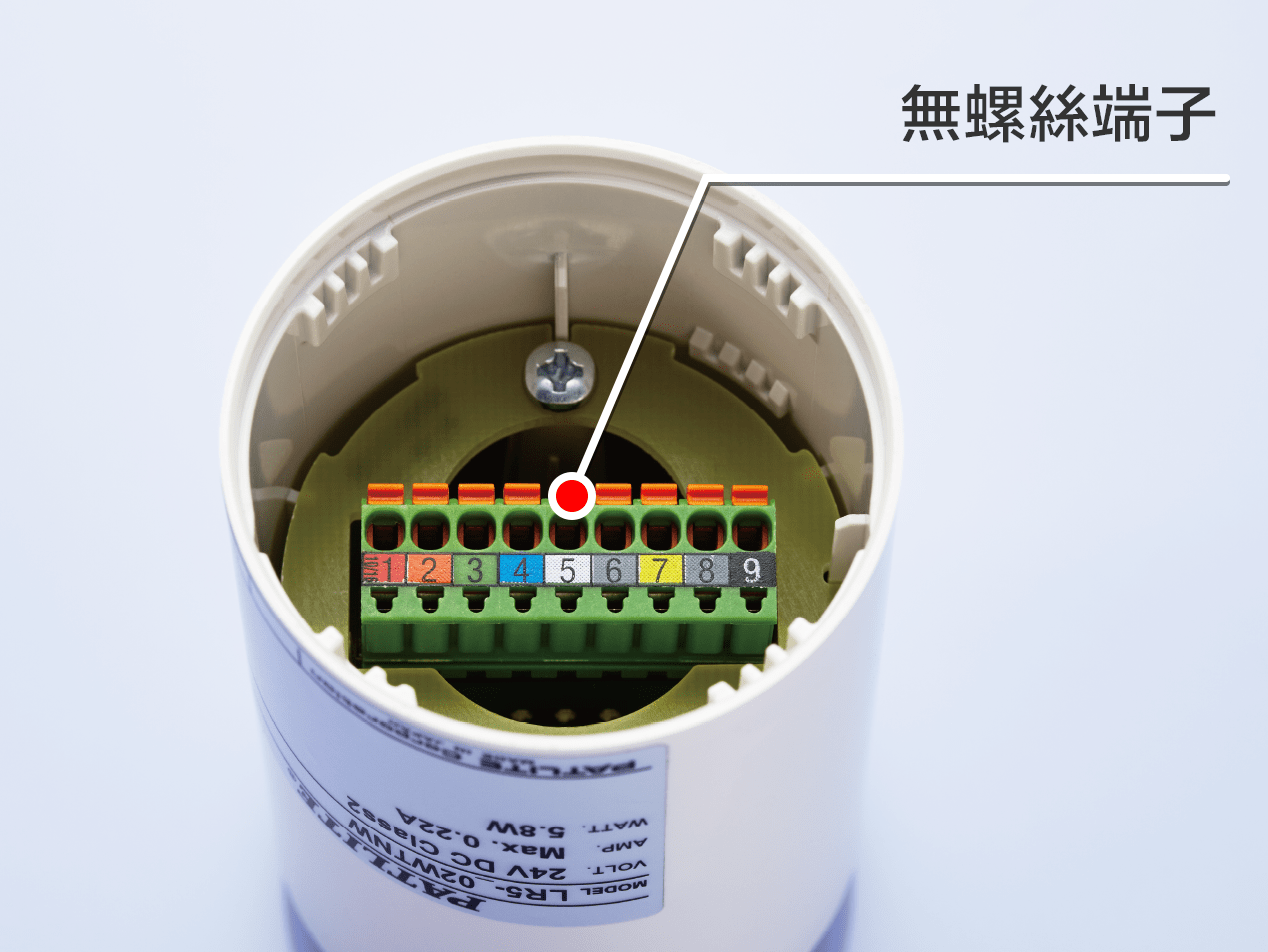

  • 可拆式無螺絲端子可簡化接線程序。

  • 額定電壓:DC24V

  • 提供米白色, 銀色及黑色機身選項。

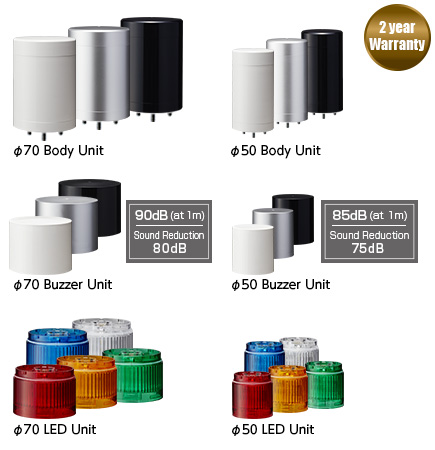

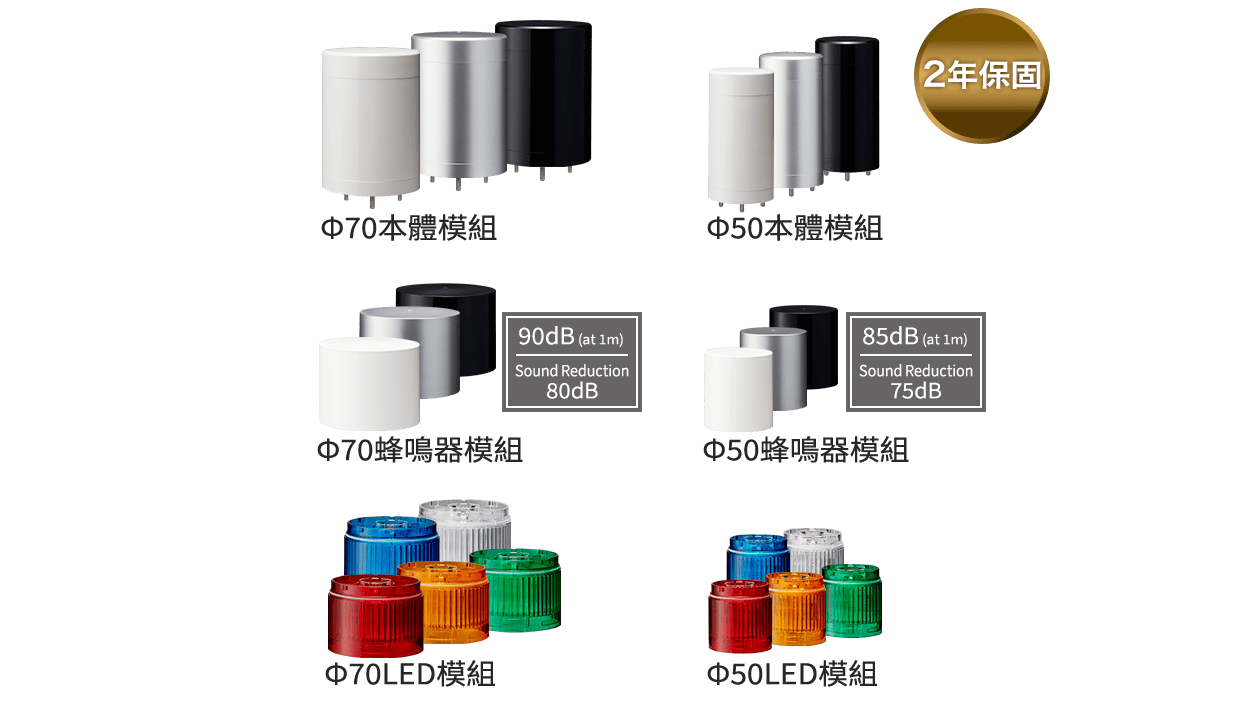

  • 僅限底座組件。LED 組件及聲音模組為另售。

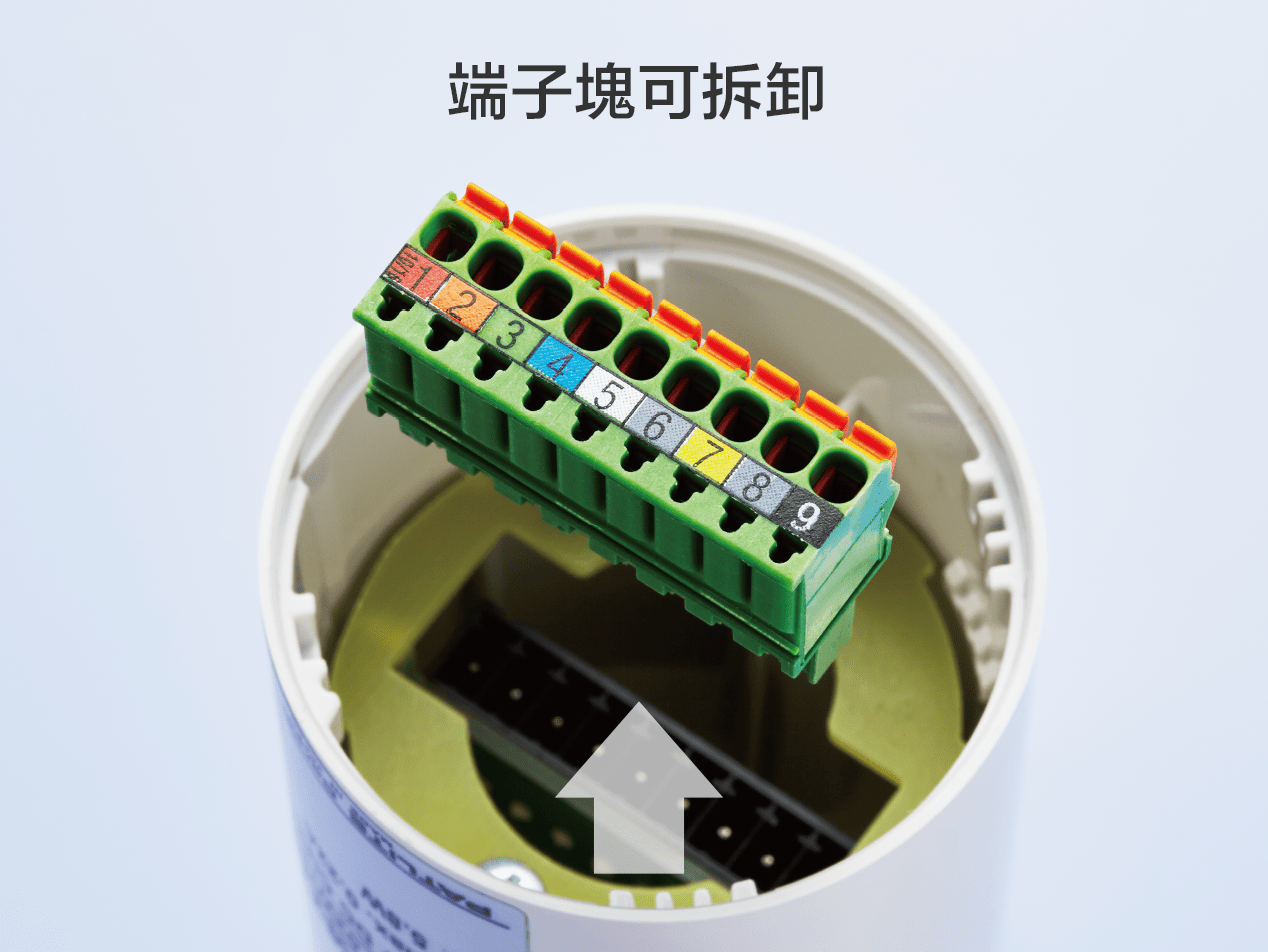

全新可拆式端子可輕鬆接線



LR_spec


規格

操作環境溫度-20℃ - +50℃
操作濕度範圍90% RH 以下,無凝結
貯存溫度範圍-30℃ - +60℃
貯存濕度範圍90% RH 以下,無凝結
安裝地點室內用
安裝方向直立
防護等級IP65(IEC 60529) / NEMA TYPE 4X, 13
環境條件直立
絕緣電阻DC500V 時,電源輸入線及機體間大於 1MΩ
耐受電壓端子及機體間 AC 500V 1 分鐘,無絕緣破壞現象 (M2:AC1500V 1 分鐘)
閃爍率60 ±2 閃爍次數 / 分鐘
音量LR5 通常為85dB  LR7 通常為90dB
聲音降低*1ab.降低 -10dB
環境條件第 4 種蜂鳴器聲 (警報聲),1m 距離所有方向
蜂鳴器聲4 種模式 第 1 種快速間歇聲 第 2 種連續聲 第 3 種快速高低音 第 4 種警報聲
電晶體輸出NPN / PNP
符合性標準●UL 508, CSA-C22.2 No.14
●FCC 第 15 部分,子部分 B Class A
●RoHS 指令 (EN 50581)
●EMC 指令 (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1:視 DIP 開關設定而定



LED 組件規格

燈色紅色褐色綠色藍色白色
耗電量 / 功耗通常為0.04A/1W
最大0.045A/1.3W


蜂鳴器組件規格

耗電量 / 功耗通常為0.04A/1W
最大0.3A/1.3W

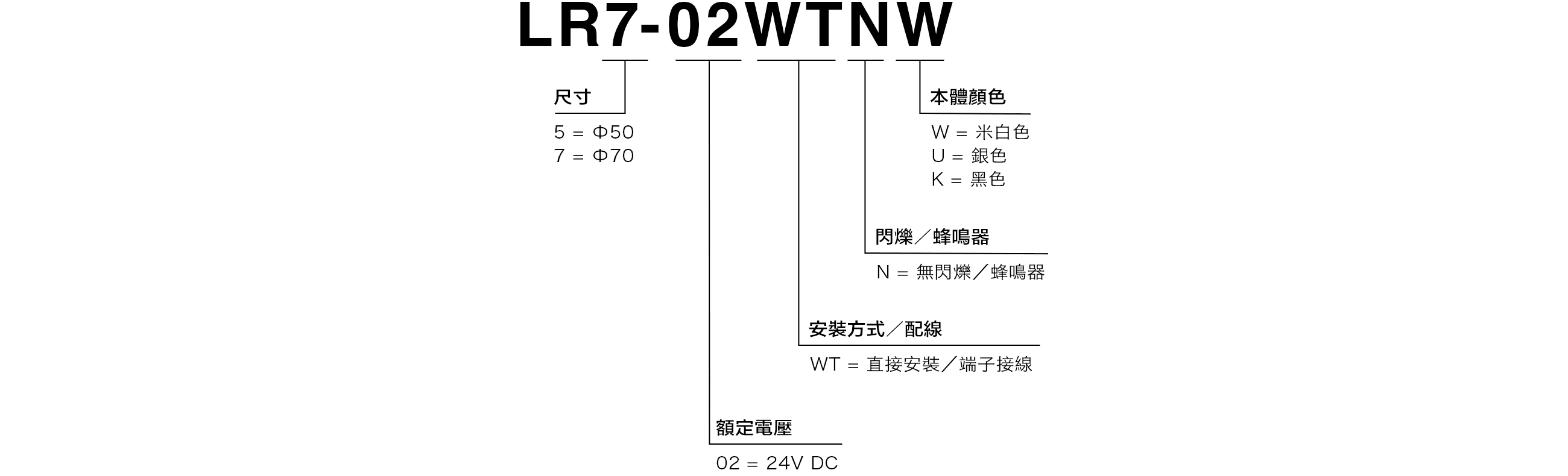

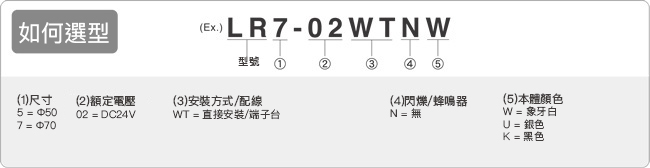

型號・規格

DIMENSIONS - 50mm diameter
- 70mm diameter
OPERATING VOLTAGES - 24V DC
CONFORMITY STANDARDS - UL 508, CSA-C22.2 No. 14
- EMC Directive (EN 61000-6-4, EN 6000-6-2)
- FCC Part 15 Subpart B Class A
- KC (KN 61000-6-4, KN 61000-6-2)
- RoHS Directive (EN 50581)
PROTECTION RATINGS - IP 65 (IEC 60529)/ NEMA Type 4X, 13
