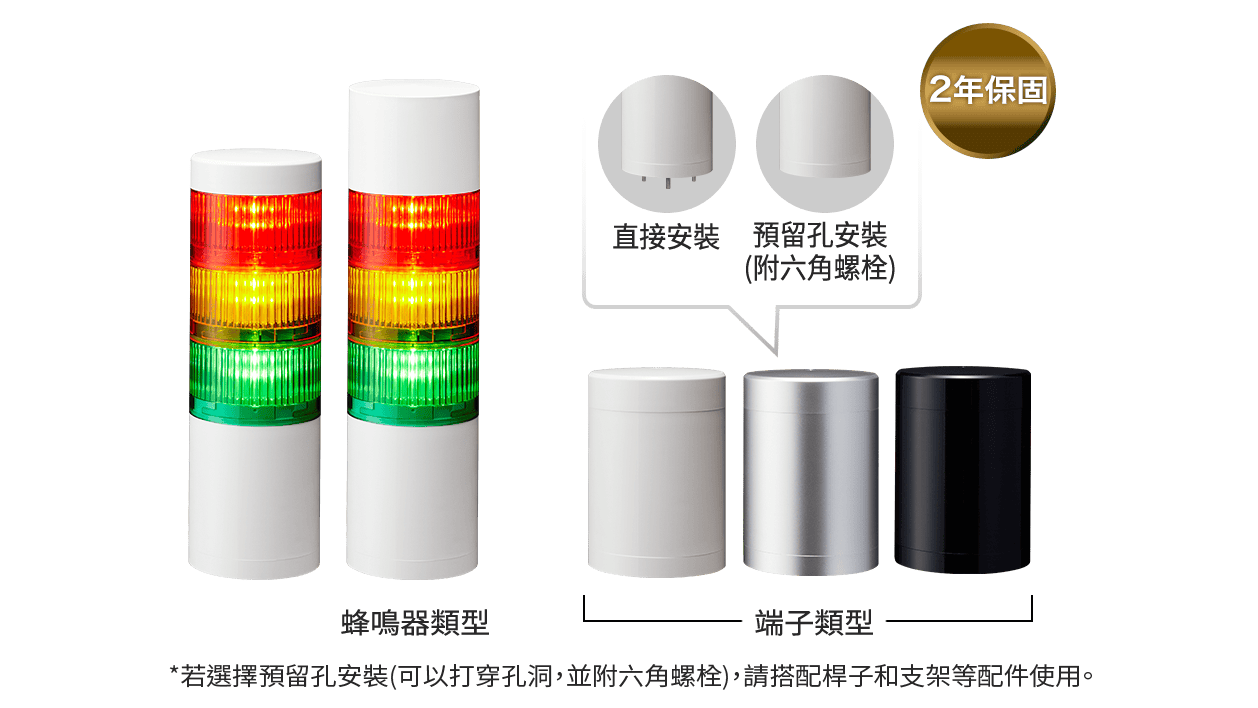

Φ70mm LED信號燈
LR7系列
發現LR7系列Φ70mm LED信號燈,具有超亮LED燈、模塊化設計和多樣化選項,以應對最苛刻的應用。
- IO控制
- 信號燈
- Φ70
- 長亮
- 閃爍
- 警示音
- 90dB
- 室內
- IP65
- 紅
- 黃
- 綠
- 藍
- 白
產品特點
- 重新設計的鏡頭和改進的模組結構,提供從更遠距離清晰可見的亮麗均勻光線。
- 重新設計的全封閉聲音模組,在保持出色的防水和防塵性能的同時,能產生響亮的全向聲音。(LR5 12V DC:80dB LR4 & LR5:85dB,LR6:88dB,LR7:90dB 於 1 米距離)
- 模組化的“扭轉鎖定”設計,便於現場定制和配置 LED 單元和聲音模組。
- 外形時尚、線條流暢,堅固的機身結構,適合惡劣環境中使用,具有 IP65 的防護等級。
- 額定電壓:直流 24V。
- 標準主體顏色:象牙白。銀色和黑色機身僅作為組件提供。

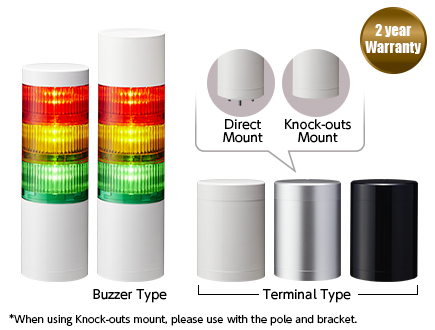

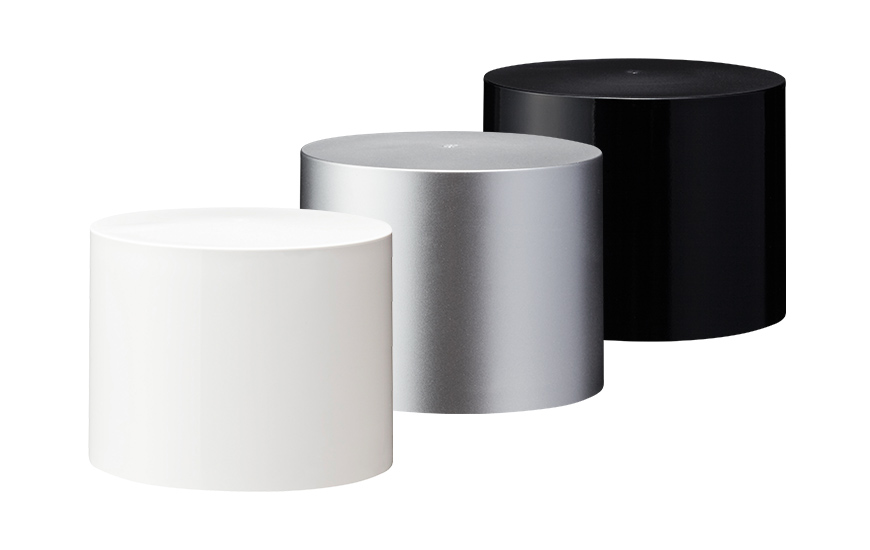

- 帶接線端子的主體單元,可作為組件提供象牙白、銀色或黑色(LR7-WT & LR7-KT)。
- 四種安裝選項:直接安裝、帶 L 形支架的桿裝、帶圓形支架的桿裝和帶折疊支架的桿裝(僅限象牙白)。
產品規格
工作環境溫度 | -20℃ ~ +50℃ |
工作環境濕度 | 小於 90% (無凝結) |
存儲溫度範圍 | -30℃ ~ +60℃ |
存儲濕度範圍 | 小於 90% (無凝結) |
安裝位置 | 僅限室內 |
安裝方向 | 直立 |
防護等級*1 | IP65(IEC 60529) / NEMA TYPE 4X, 13 |
環境條件 | 直立位置 |
絕緣電阻 | 在 500V 直流電壓下,帶電部件與非載流金屬部件之間大於 1MΩ |
耐電壓 | 在 500V 交流電壓下,帶電部件與非載流金屬部件之間施加 1 分鐘,無絕緣破壞 |
閃爍頻率 | 每分鐘 60±2 次 |
聲壓級 | LR7: 典型 90dB |
聲音降低*2 | 約 -10dB |
環境條件 | 蜂鳴器聲音 No.4(掃頻) 從蜂鳴器單元的整個圓周在 1m 處測量 |
蜂鳴器聲音 | 4 種模式*2 No.1: 快速間歇蜂鳴 / 3378㎐ No.2: 連續蜂鳴聲 / 3378㎐ No.3: 快速高低音 / 2016㎐ & 3012㎐ No.4: 掃頻聲音 / 1000Hz - 4032Hz |
晶體管輸出 | NPN / PNP |
認證 |
|
*1 LJ 類型為 IP54
*2 依賴於 DIP 開關設置
*3 不包括 KT, 組裝型號 WT

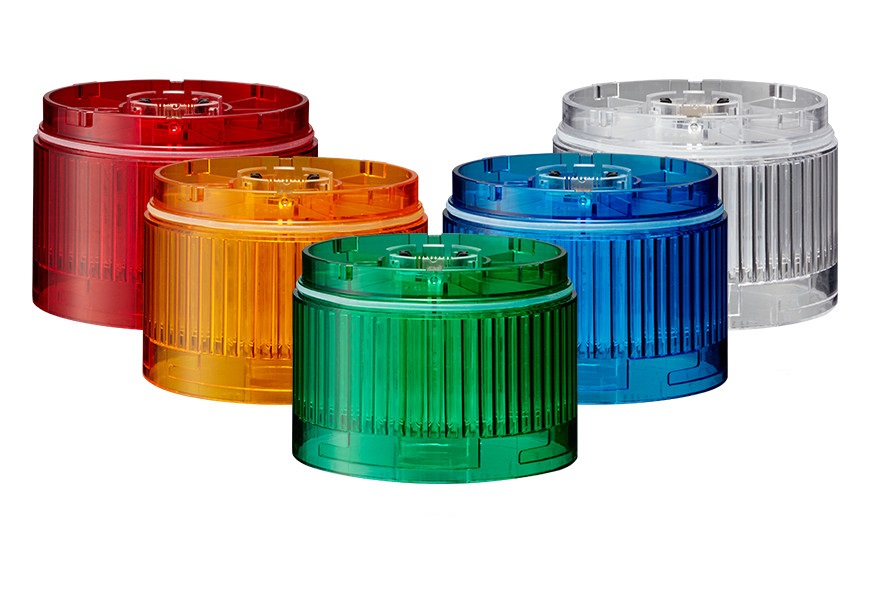

LED 單元規格
LED 燈色 | 紅色 | 黃色 | 綠色 | 藍色 | 白色 | |
---|---|---|---|---|---|---|
信號線電流(每單元)/ 預定功耗(每單元) | 典型值。 | 40mA / 1W | ||||
最大。 | 45mA / 1.3W |
蜂鳴器單元規格
信號線電流(蜂鳴器單元) / 預定功耗(蜂鳴器單元) | 典型值。 | 40mA / 1W |
最大。 | 250mA / 1.3W |
特別內容
聲音/音效樣本

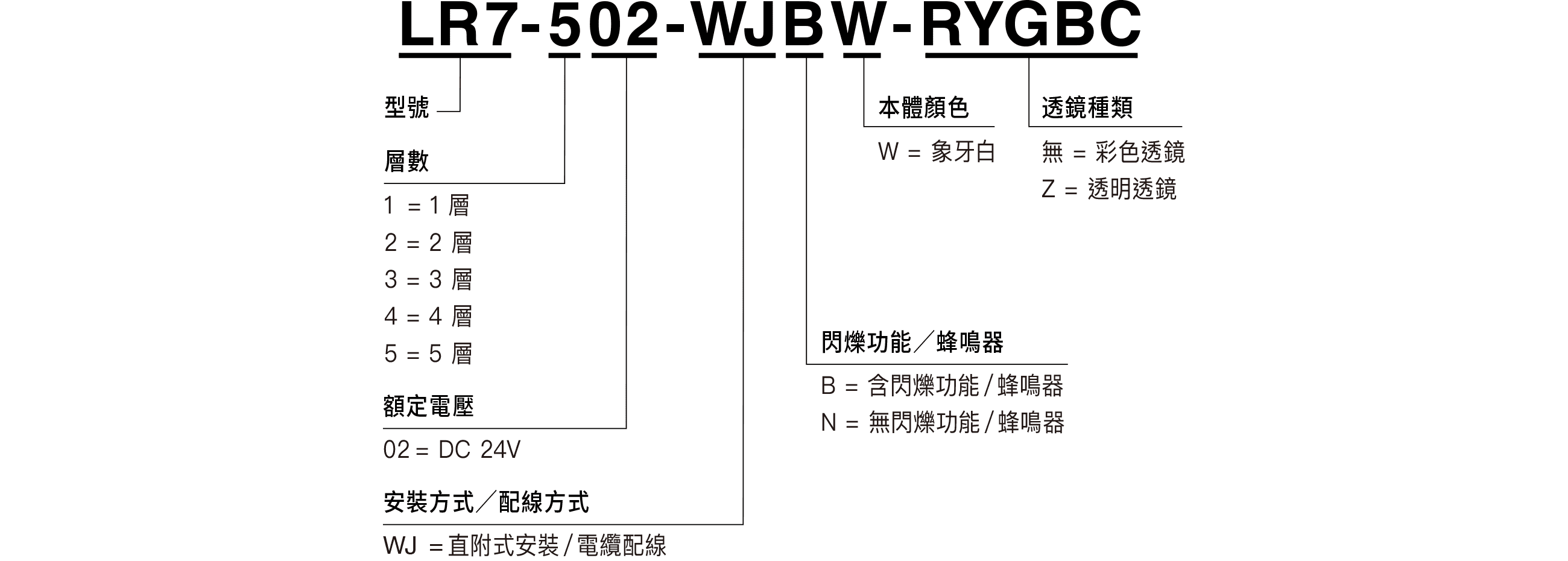

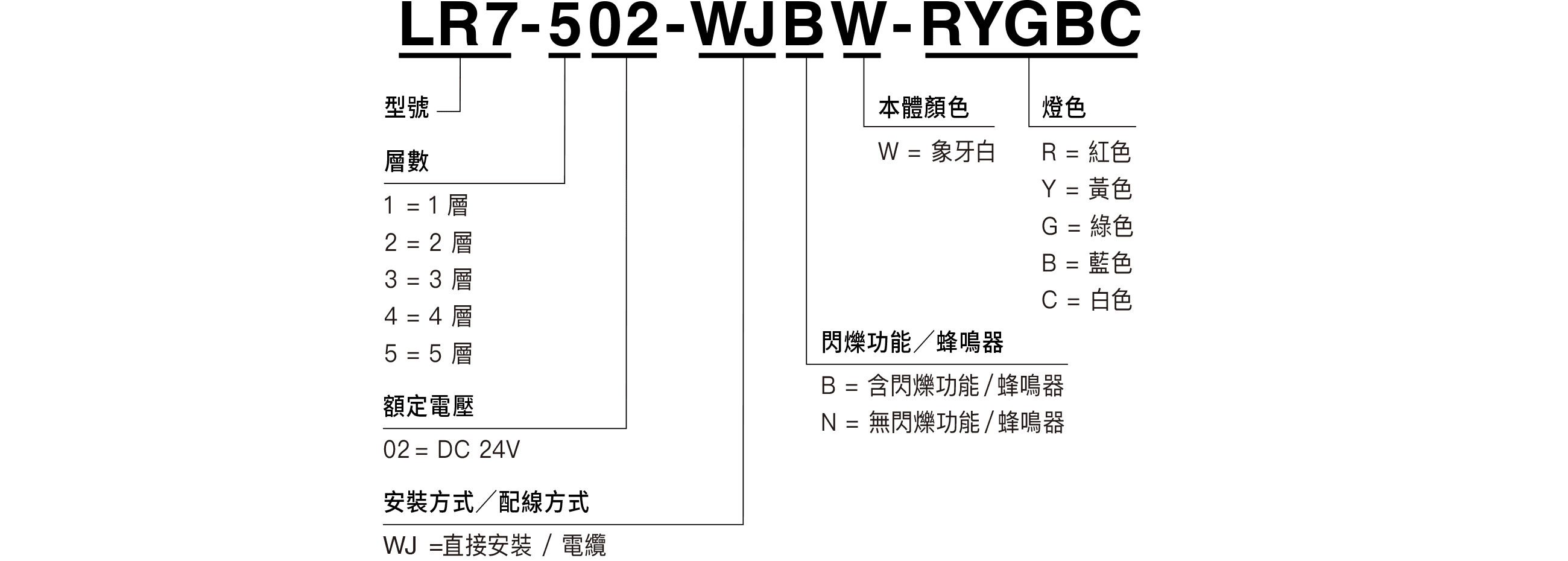

如何選型
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
更換零件
LR7
LR7
更換零件
分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
---|---|---|---|---|---|---|
|

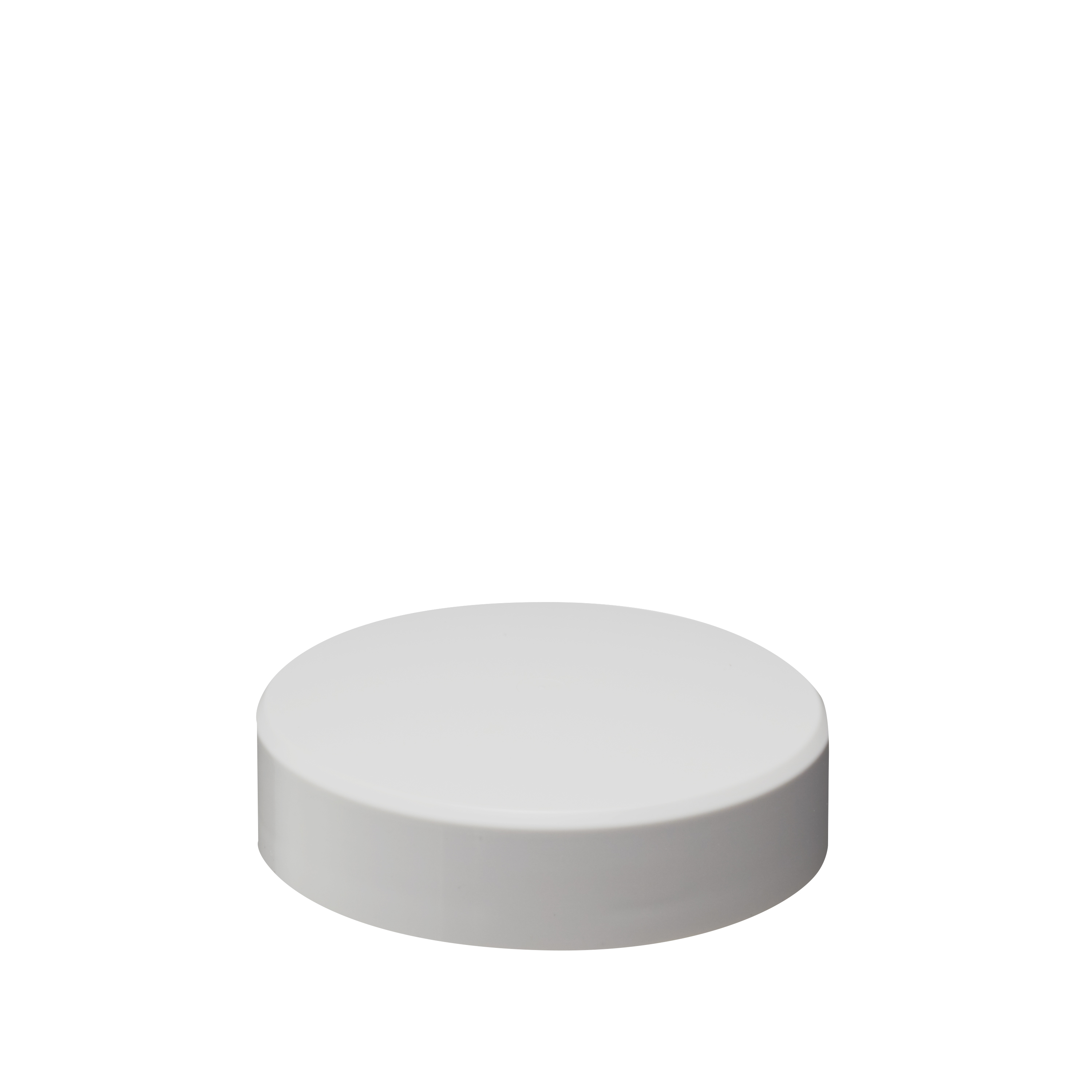

B32310073-7F1 | 1 | ||||
|

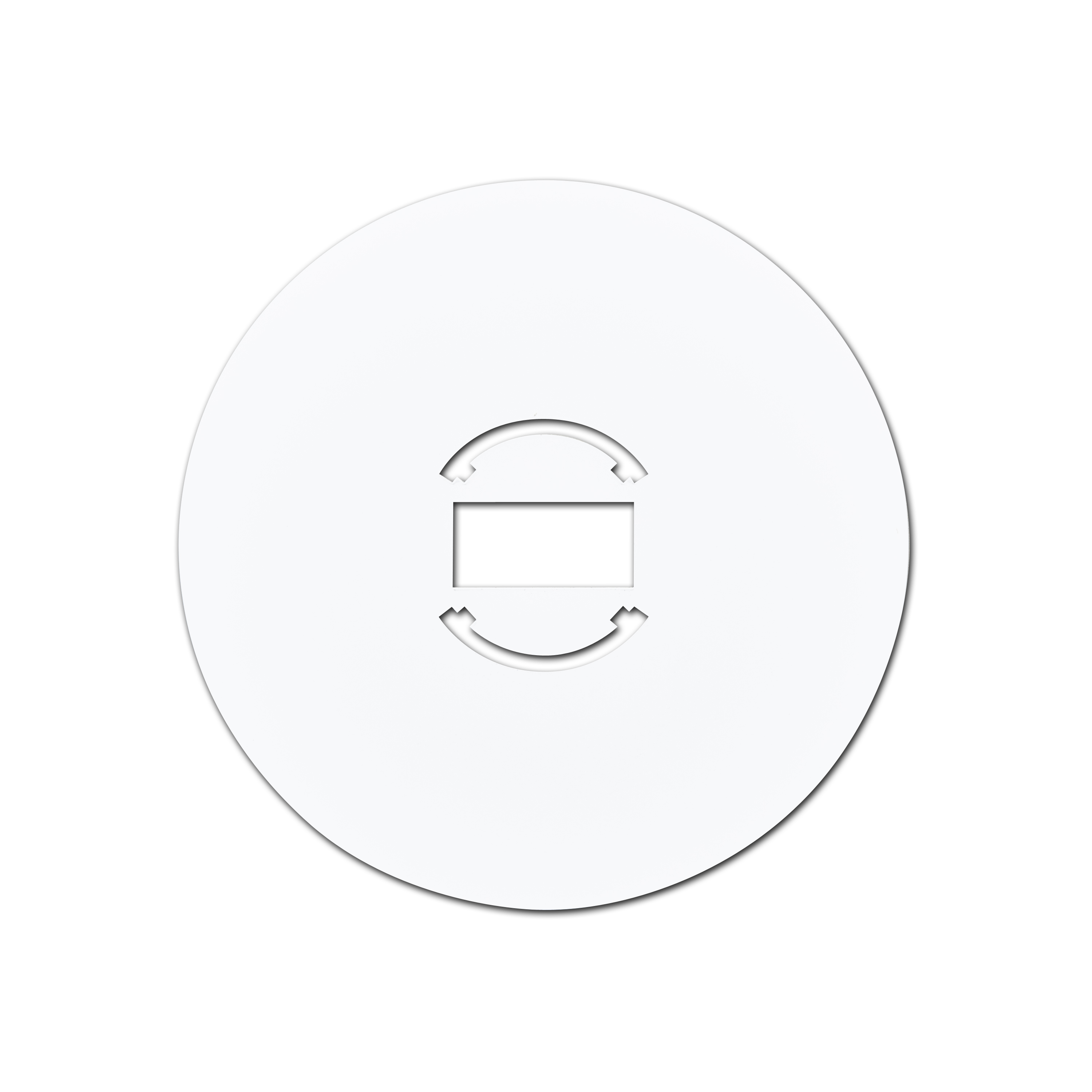

B25310067-7F1 | 1~5: 随层数变化 | ||||
|

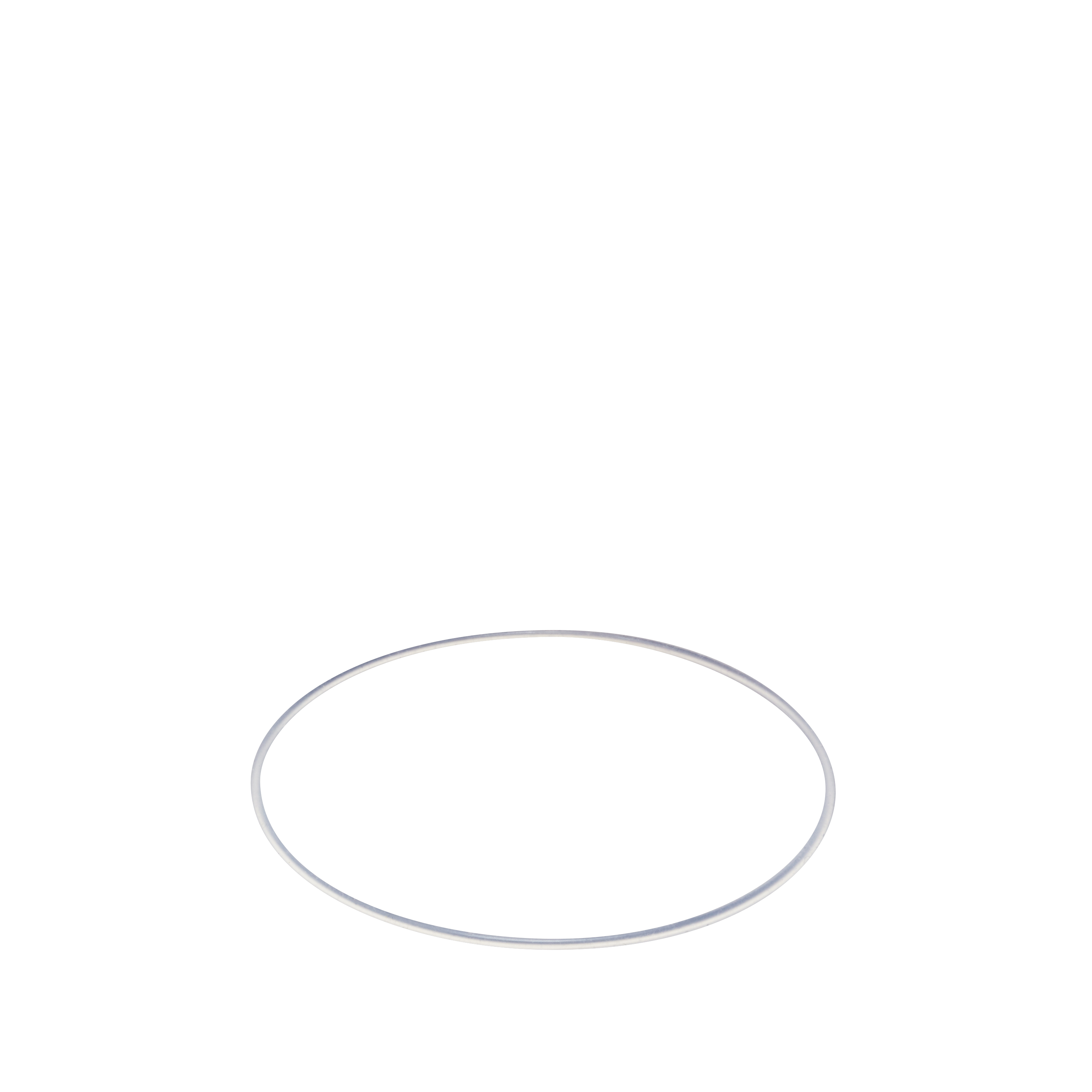

B25110068-F1 | 2~7: 随层数变化 | ||||
|
B22210178-7F1 | 1 | ||||
|
B25110047-F1 | LJ型 : 1 PJ/QJ型 : 2 | ||||
|

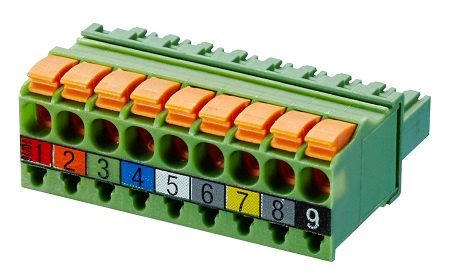

Z69544511-F1 | 1 |
LR-02WTNW |
|||
|
S33533110-222F1 | 2 | ||||
|
S33642010-222F1 | 2 |
