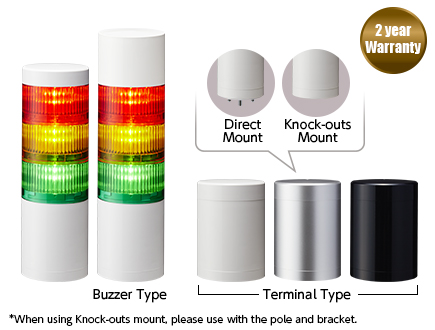

適用於LR7系列的直接安裝支架
SZW-970U
針對室內安裝優化的直接安裝支架,具備IP65等級的防水功能。支架支持精確的線孔位置轉換(Ø14-Ø18 mm),方便安全地固定產品。由耐用的AL材料製成,支援最大板厚度達10 mm。使用三個M4法蘭螺母進行安裝,確保最佳扭矩為0.6 Nm。
- 選購品
- Φ70
- 室內
- IP65
產品特點
安裝尺寸圖(單位:mm)
產品轉換注意事項
現有產品 | 新產品 | |
---|---|---|
LE φ50 | LR4 φ40 | LR5 φ50 |
注意:現有產品與新產品的線纜出口孔不同
型號 | 材料 | 是否相容LR桿? | |
---|---|---|---|
現有產品 | LCE, LCS | 鐵 | 否 |
LE, LES | 鐵 | 否 | |
LU5 | - | - | |
LME, LMS | L:鐵,P:鋁 | 是 | |
LHE | - | - | |
LU7 | - | - | |
新產品 | LR | 鋁 | 是 |
產品規格
尺寸 | - 直徑:φ70mm - 最大板厚:10mm |
本體材料 | - AL(鋁) |
本體顏色 | - 銀色 |
重量 | - 0.12kg(±10%) |
相容型號 | - LR7 - 相容於LHE及LU7位置 |
信號燈尺寸 | - φ70mm |
產品轉換 | - LHE-W/LU7 → LR7-WJ |
安裝要求 | - 僅限室內使用 - 推薦扭矩:0.6 Nm |
防護等級 | - IP65(產品裝上後) |
包含物 | - 法蘭螺母(3個) |
使用說明書/規格書/尺寸圖
