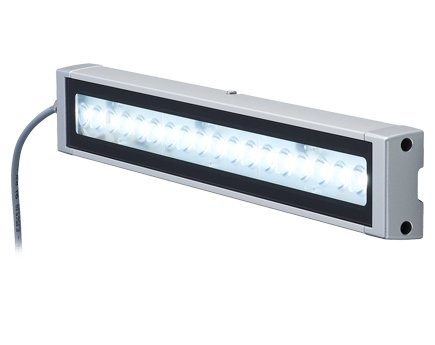

LED機台專用照明燈 –抗油防水設計
CLK-02

專為機床內部照明設計的LED機台專用照明燈,具備防塵、防水、抗油特性。可達IP66G/IP67G等級並通過抗油測試,即使在切削油與金屬屑飛散等嚴苛工業環境中,也能提供穩定明亮的照明。

  • 100/300/600
  • LED照明
  • 室內
  • IP66G
  • IP67G
  • IP69K
  • 日光
  • LED機台專用照明燈 –抗油防水設計 CLK-02
  • LED機台專用照明燈 –抗油防水設計 CLK-02
  • LED機台專用照明燈 –抗油防水設計 CLK-02
  • LED機台專用照明燈 –抗油防水設計 CLK-02
  • LED機台專用照明燈 –抗油防水設計 CLK-02

卓越的發光分佈

提供兩種透鏡(標準型透鏡、聚光型透鏡)。標準型透鏡可對機台內廣域照明;聚光型透鏡可將光束精準集中於目標物。
顯色指數 Ra80 的自然光,能明亮呈現周邊環境與工件細節。

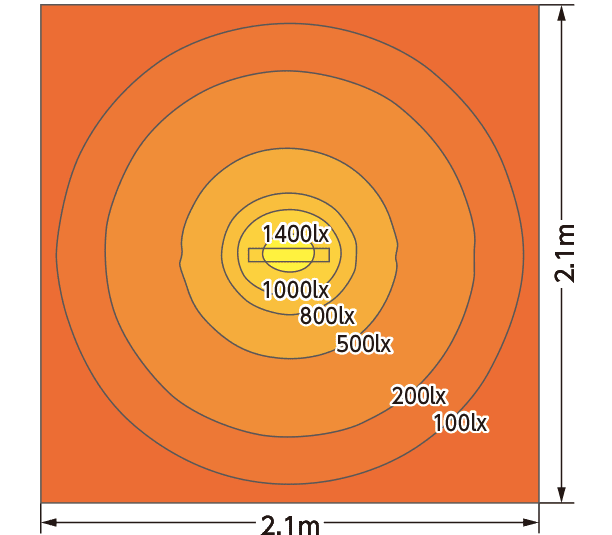

照度分佈 (CLK,距離1公尺處)

照度分佈曲線

此為計算值,與實測可能有所差異。

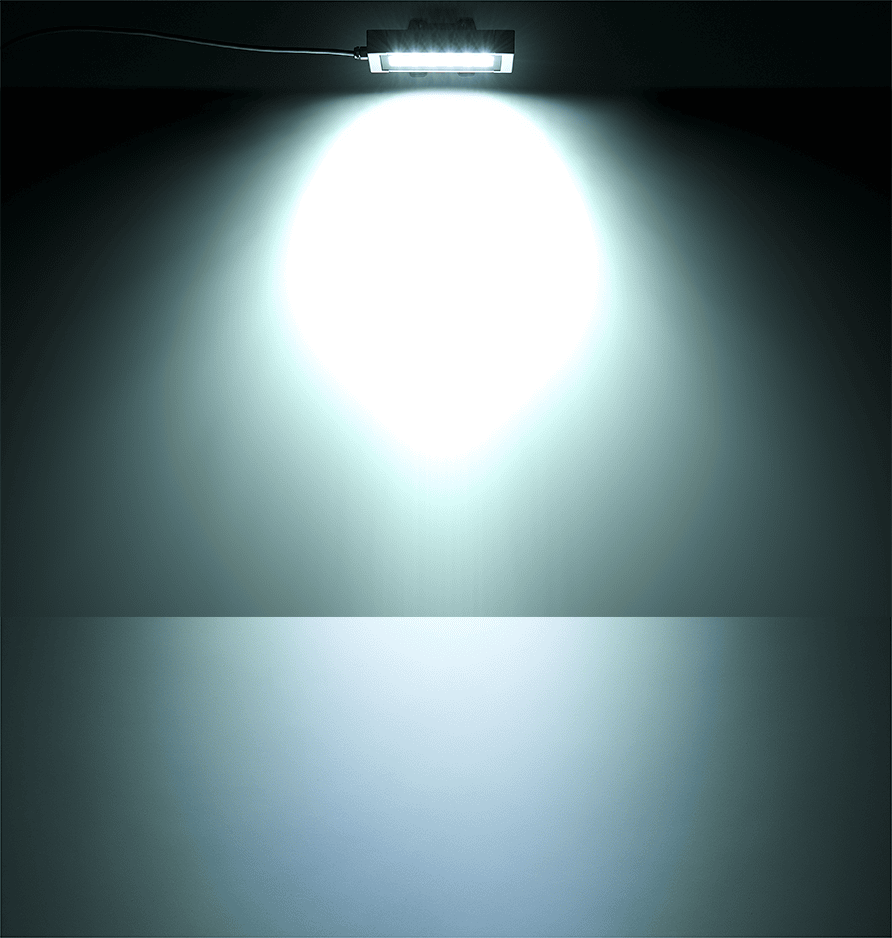

CLK1-C (標準型透鏡)

CLK1-C (標準型透鏡) 的配光

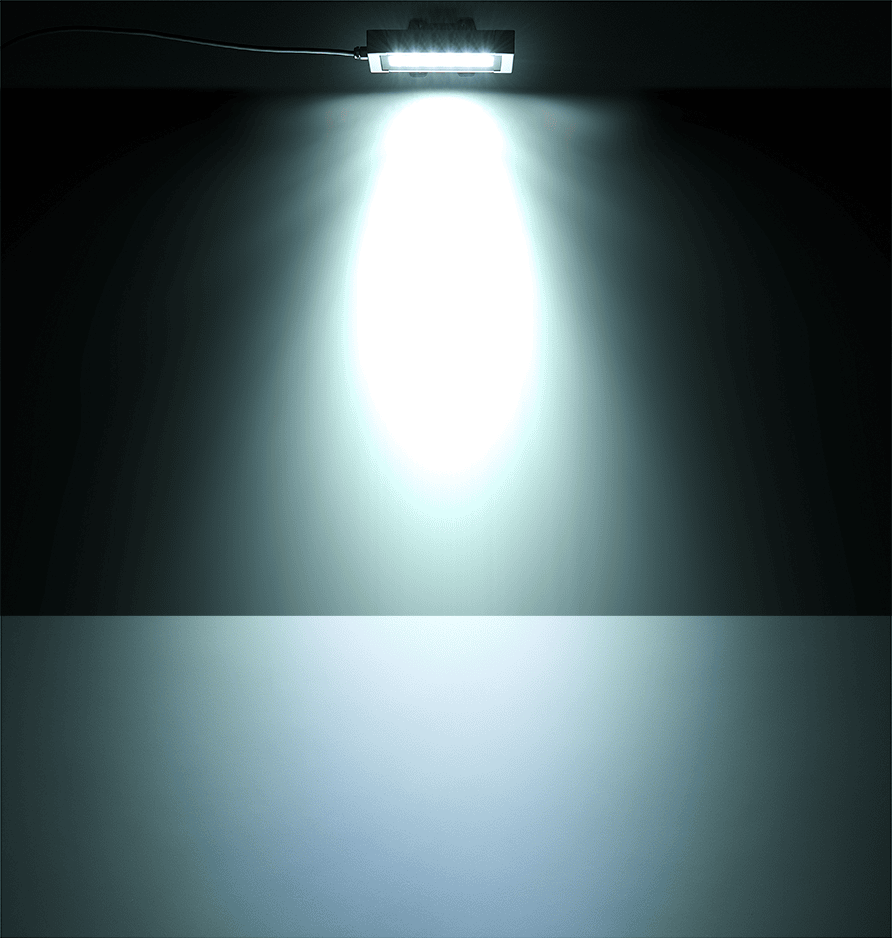

CLK1-CP (聚光型透鏡)

CLK1-CP (聚光型透鏡) 的配光

LED 照明:防水、防塵、抗油

防止切削油與切削屑侵入汙染

符合 IP66/67,並具備抗油等級(G 級)的特性。G 級表示任意方向的油滴與油霧皆無法滲入機體內部。

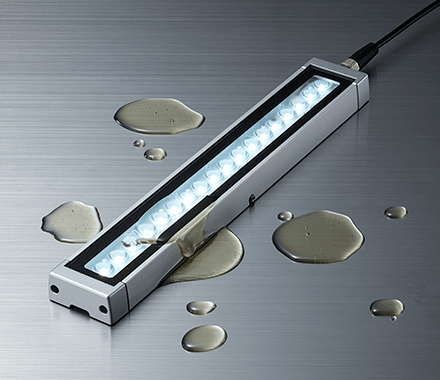

耐油性能

耐油測試

採用本公司自有抗油測試

除了 IP 測試外,並實施自有的抗油測試:將產品浸泡於水溶性油 240 小時(10 天)用以確認抗油性能。將持續提高產品品質為目標。

IP66G/67G (JIS C0920)

以下油品以 20:1 稀釋,於常溫浸泡 240 小時(10 天)。

廠牌 油品名稱
Haugstafur's HANGSTERFER S500
Yushiro Chemical Industry Yushiroken Synthetic #663
Castrol Syntilo 9954
Blaser Swisslube Blasocut BC35LFSW
Grindex 10 CO

工具機適用的聚光型

聚光型的機型配備聚光型透鏡與隨附的垂直平行可調式支架,能為目標物的細節提供明亮的照明, 以確保機器操作時的精準可視性。

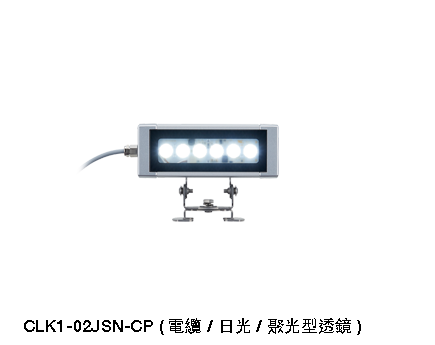

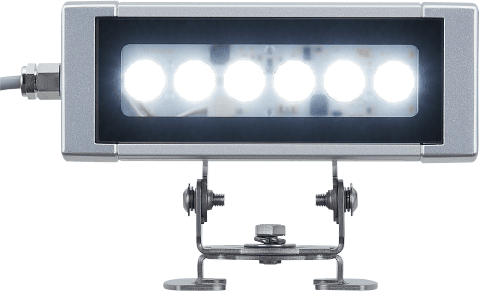

CLK1-02JSN-CP

CLK1-02JSN-CP

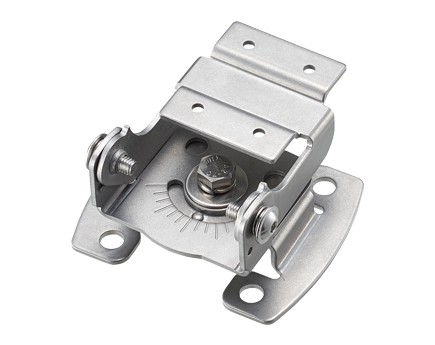

垂直平行可調式支架

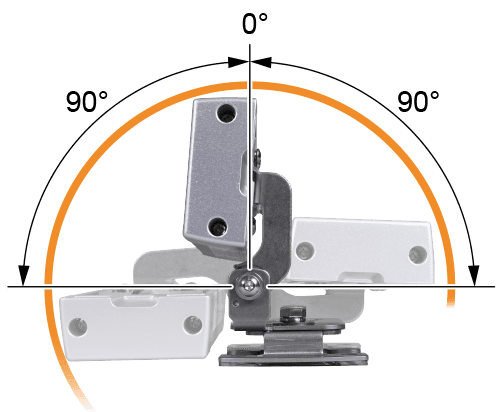

調整角度:180°

調整角度:180°

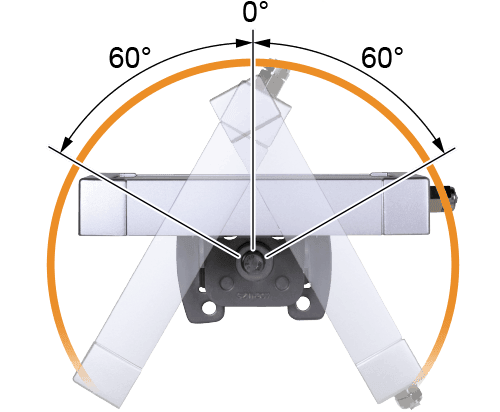

調整角度:120°

調整角度:120°

安裝示意圖(以CLK3為例)

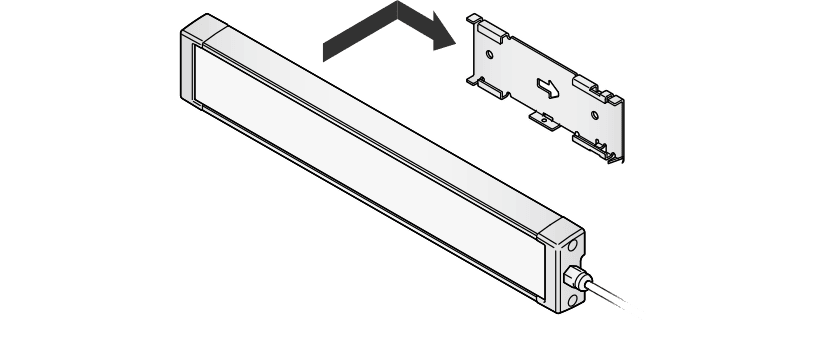

使用隨附配件時

使用隨附配件 *隨附於 CLK3-02、CLK6-02 裝置中

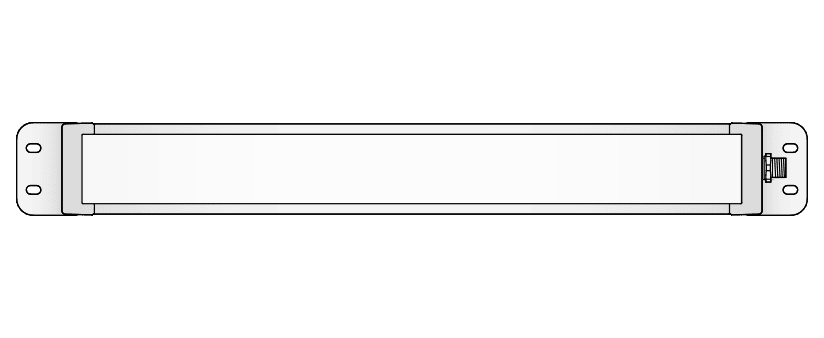

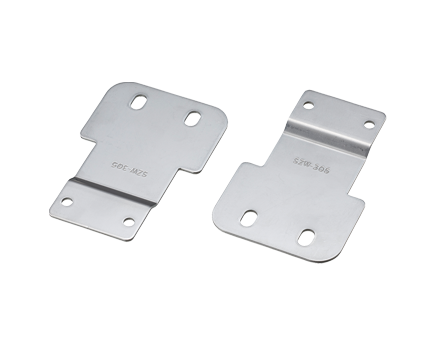

使用 SZW-305(可選購)

使用 SZW-305(可選購) *隨附於 CLK1-02JSN-C、CLK1-02CSN-C 裝置中

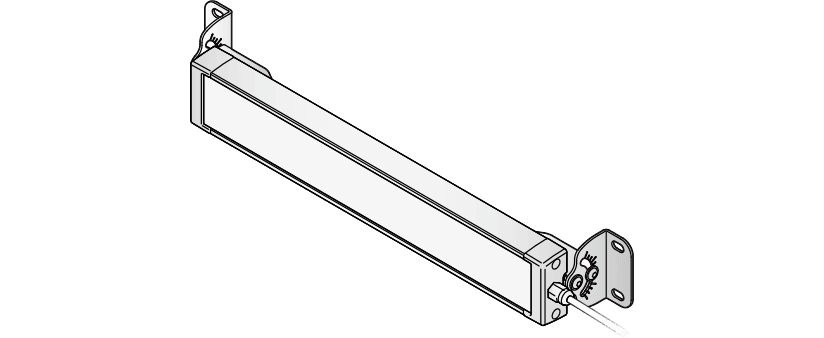

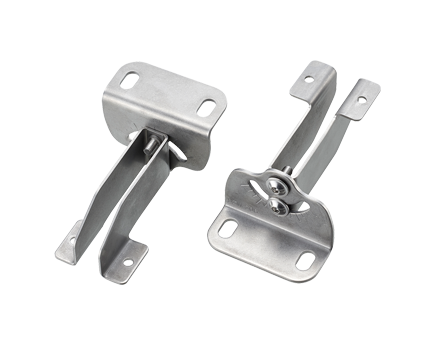

使用 SZW-306(可選購)

使用 SZW-306(可選購)

應用範例

提升可視性,便於監控加工狀態

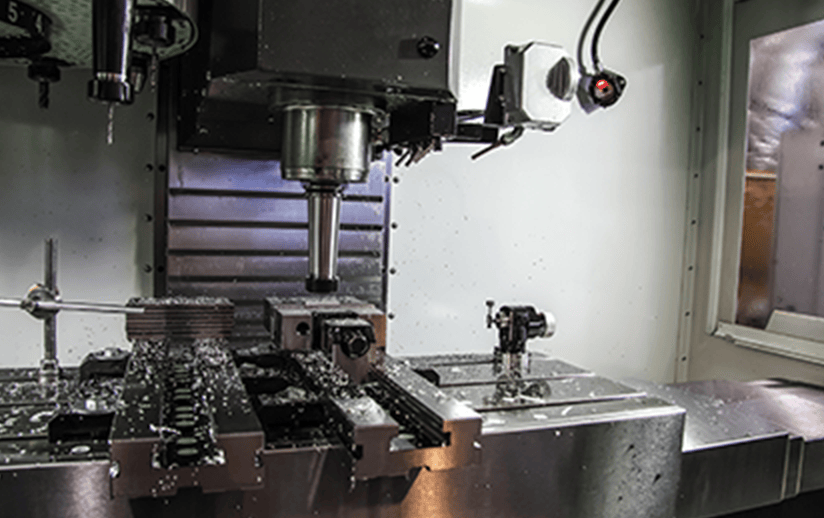

綜合加工機

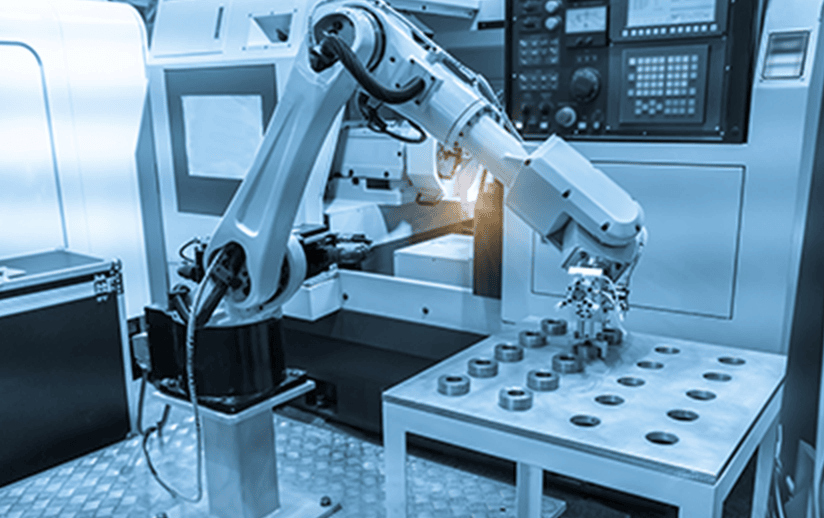

綜合加工中心
  • 專屬透鏡設計,機內廣域照明
  • 顯色指數 Ra80
  • 高效率散熱設計,降低發熱

適用切削油與切削屑飛散的嚴苛環境

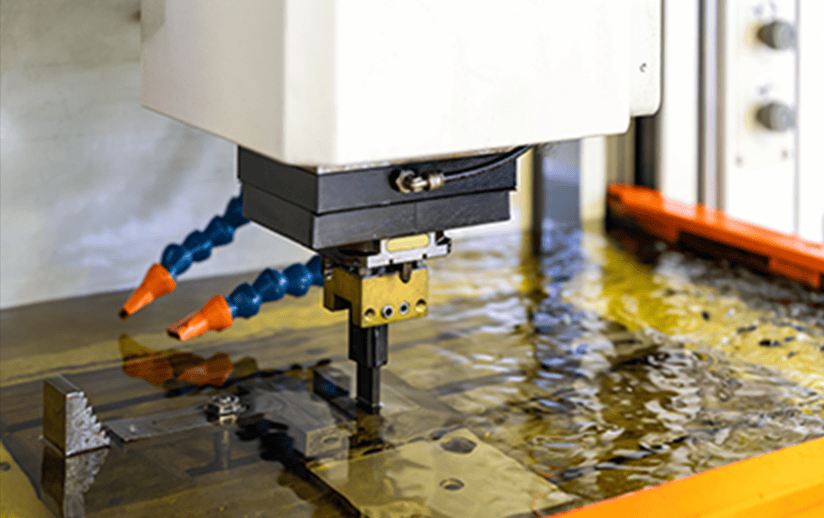

放電加工機(EDM)
放電加工機
  • 防塵・抗油特性:IP66G/67G
  • 防水等級:IP69K
  • 堅固鋁合金機身與強化玻璃透鏡

明亮照明,提升精密作業效率

CNC車床
切削加工機
  • 以32°的照射角度,聚焦照亮目標物
  • 搭配垂直平行可調式支架,輕鬆調整照射位置

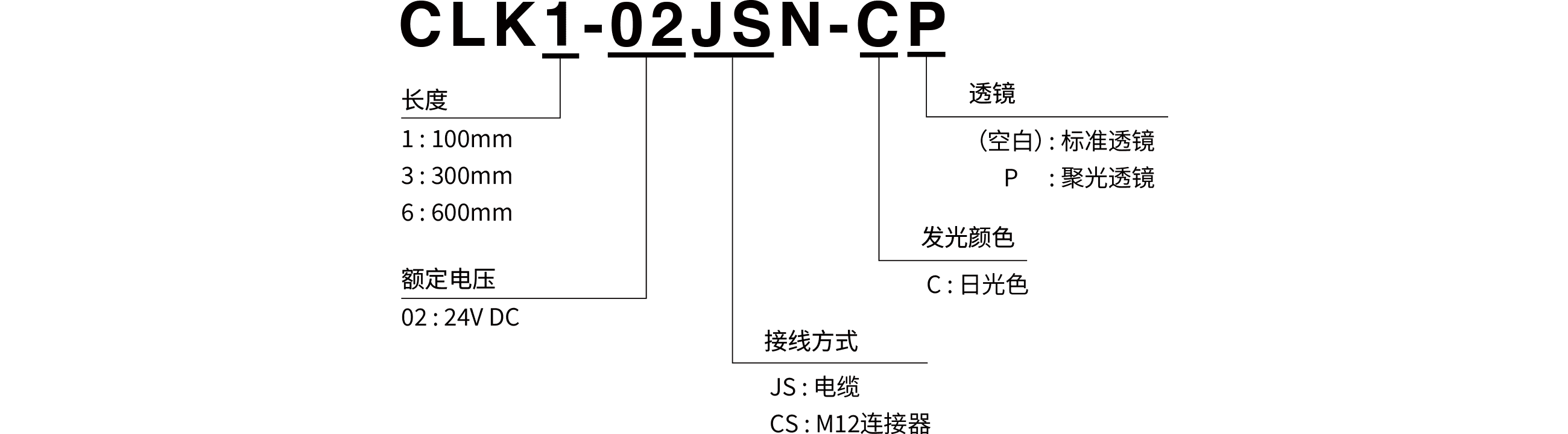

如何選型

產品一覽

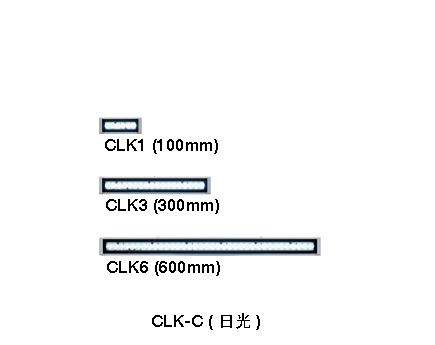

型號 發光長度 額定電壓 接線方式 燈色 透鏡

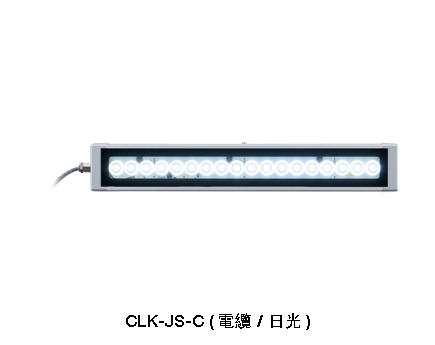

CLK1-02JSN-C 100mm DC 24V 電纜 日光 標準型透鏡
CLK1-02CSN-C 100mm DC 24V M12連接器 (2 pin) 日光 標準型透鏡
CLK1-02JSN-CP 100mm DC 24V 電纜 日光 聚光型透鏡
CLK3-02JSN-C 300mm DC 24V 電纜 日光 標準型透鏡
CLK3-02CSN-C 300mm DC 24V M12連接器 (2 pin) 日光 標準型透鏡
CLK6-02JSN-C 600mm DC 24V 電纜 日光 標準型透鏡
CLK6-02CSN-C 600mm DC 24V M12連接器 (2 pin) 日光 標準型透鏡
