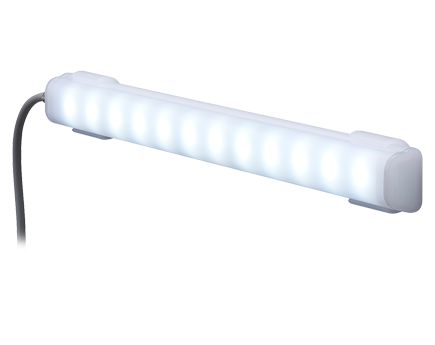

LED機台專用照明燈 –高耐用性與符合衛生的設計
CLA-02

適用於配電盤及食品、飲料與製藥設備的LED機台專用照明燈,符合IP67/IP69K等級並通過ECOLAB認證,可耐高壓清洗、化學消毒與滅菌流程,即使在嚴苛環境下也能可靠運行。

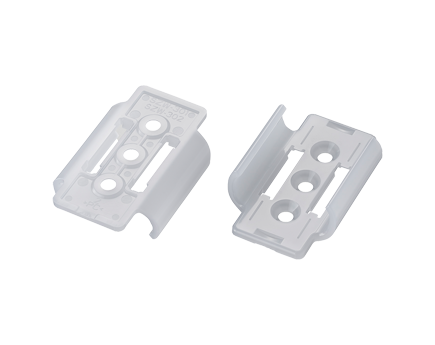

※本產品包含 SZW-301 支架
- 100/200/300/600/900
- LED照明
- 室內
- IP66
- IP67
- IP69K
- 黃
- 日光
產品特點
超高亮度與能源效率提升
穩定的發光分佈與出色的發光效能

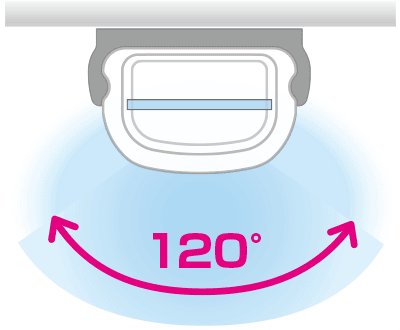

與過往機型相比:總光通量提升 65%、照度提升 71%*。乳白色無縫機身可在 120° 範圍內均勻照明。發光效率有顯著提升,讓 CLA-02 兼具高亮度與節能特性。
以 300 mm、日光色為基準

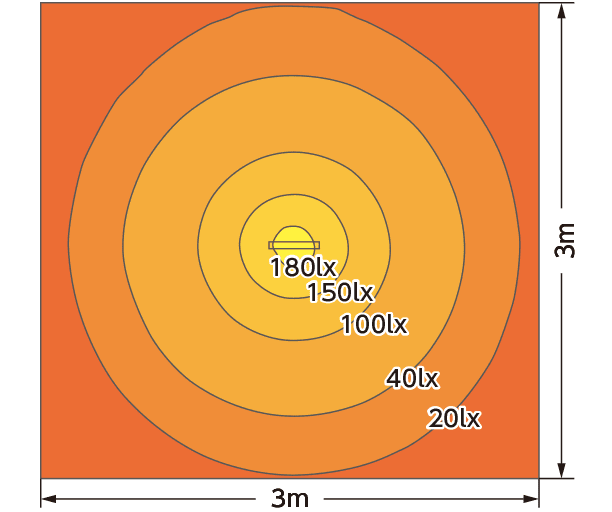

照度分佈 (CLA3,距離1公尺處)
此為計算值,與實測可能有所差異。

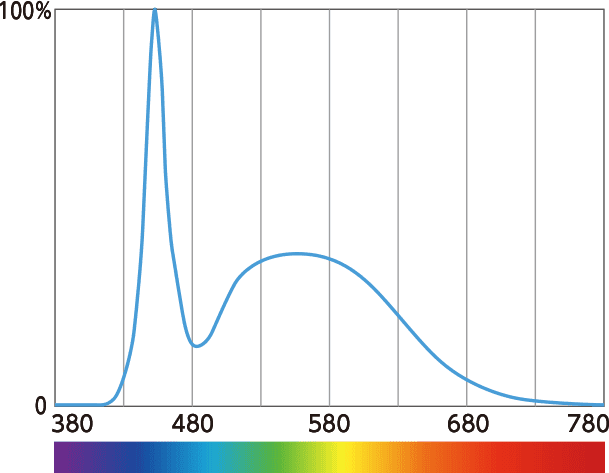

光譜分佈(相對強度)
波長(nm)
高耐用性與符合衛生的設計
可承受高壓/高溫清洗、化學消毒與滅菌作業

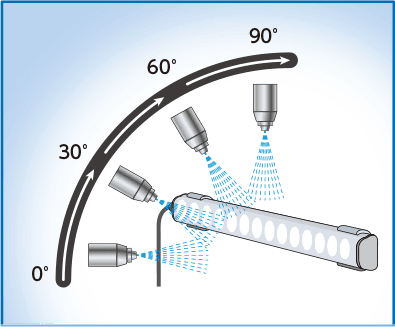

IP67/IP69K

採用抗衝擊的聚碳酸酯材質可防止機身破裂與異物入侵汙染。使用溫度範圍-40℃~+60℃;具備 IP69K 防護等級,適用於低溫倉儲或需高溫清洗之設備。

- 通過 ECOLAB 評估試驗*
- 耐 H2O2
可對應多種清潔劑與過氧化氫噴霧滅菌

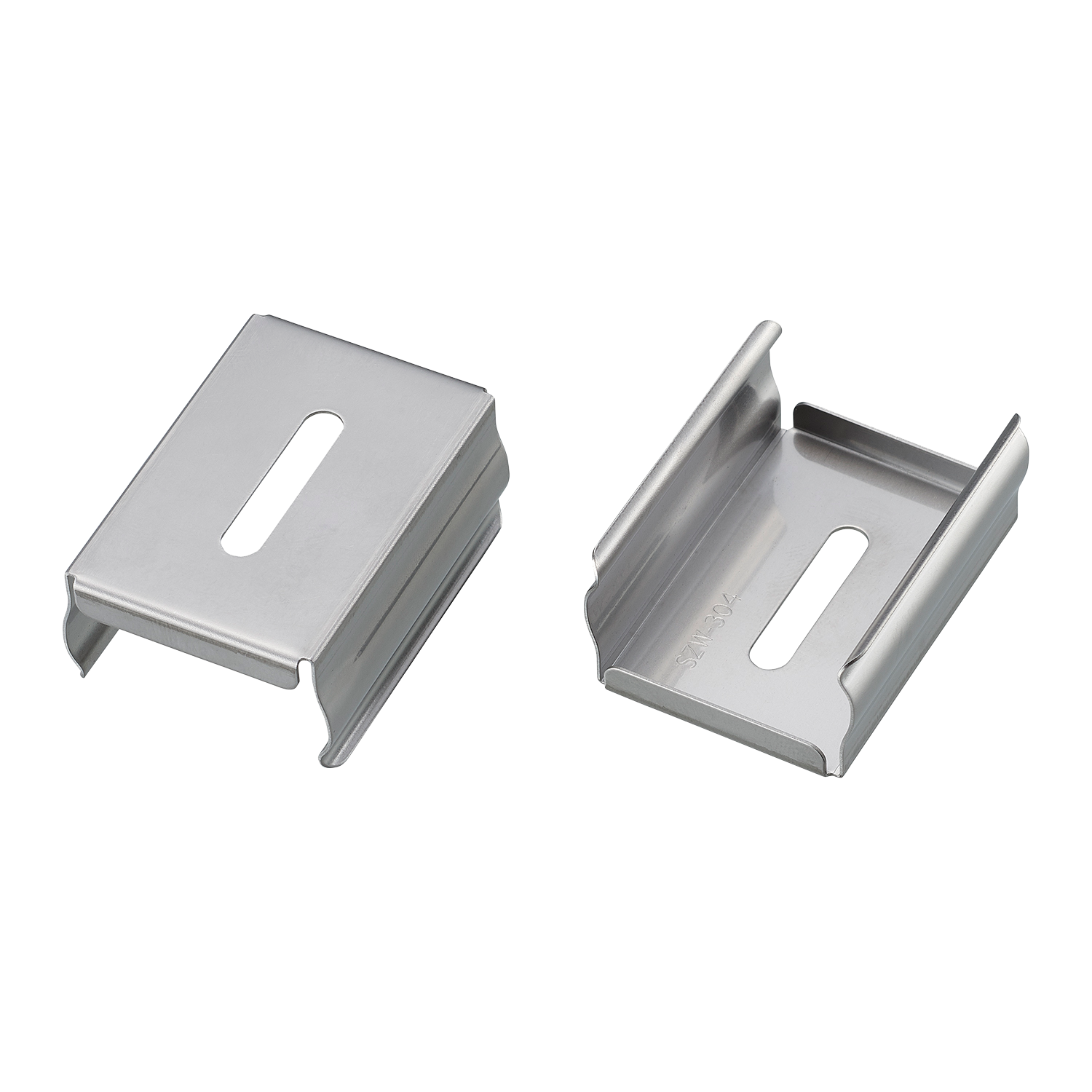

經以下類別測試,均符合標準。(使用SUS316支架:SZW-304)
| 類別 | 品名 | 濃度 |
|---|---|---|
| 鹼性清潔劑 | Topaz MD6 | 5% |
| 酸性清潔劑 | Topactive 500 | 6% |
| 氯系(鹼性)清潔劑 | P3-Topax 66 | 3% |
| 酸性氧化性消毒劑 | Topactive OKTO | 3% |
| 中性清潔劑 | P3-Topax 990 | 3% |
快速安裝,減少配線

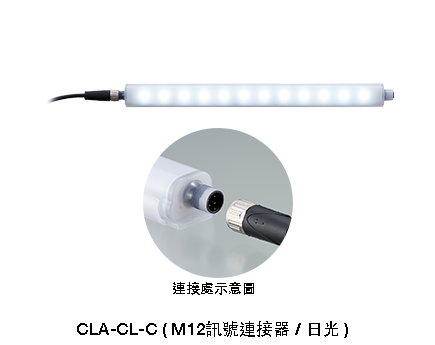

除了既有電纜接線方式(JS 型)外,亦提供 M12 連接器(CS 型)與M12訊號連接器 (CL 型),可降低配線錯誤與施工工時。

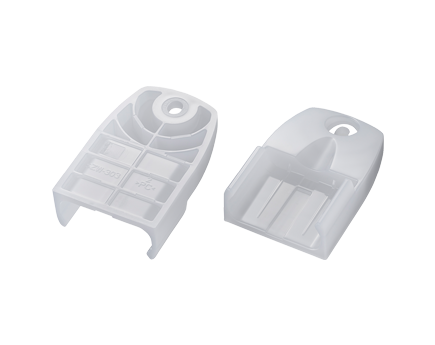

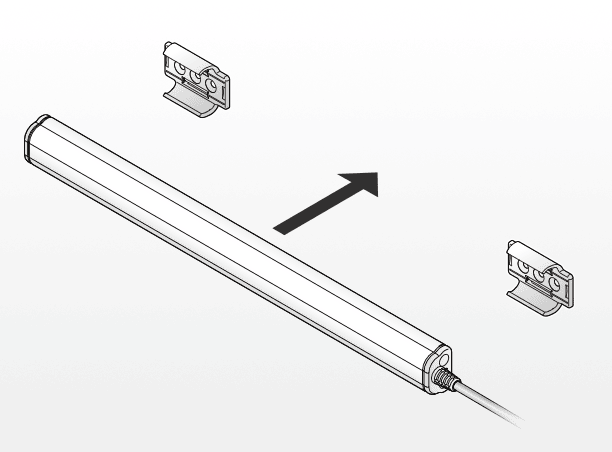

薄型機身可透過隨附的背面安裝支架(SZW-301)輕鬆固定,另可選購磁吸式安裝支架與不鏽鋼支架。

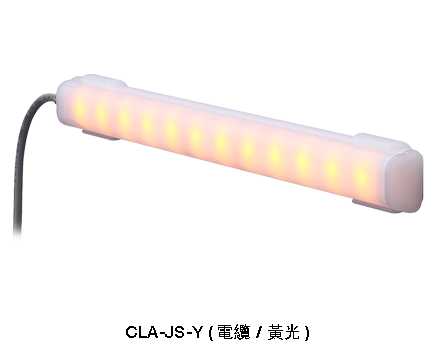

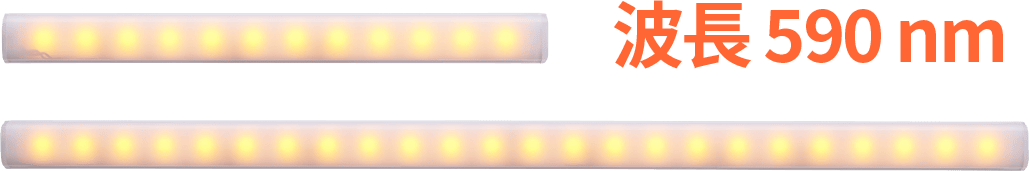

最適合半導體製程的黃光 LED

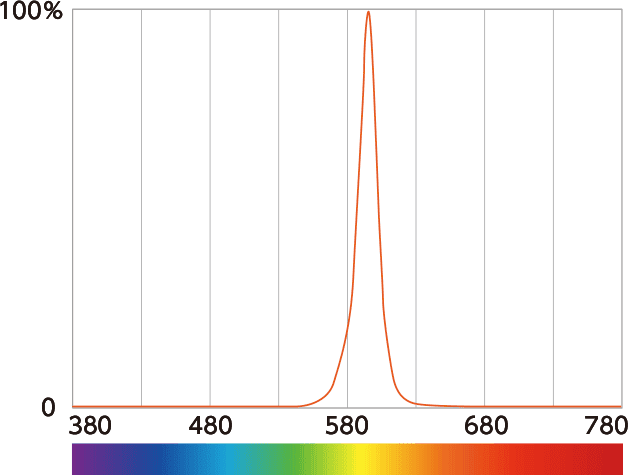

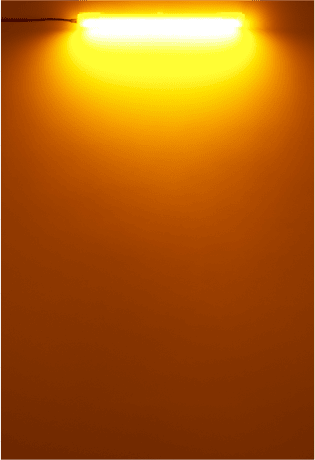

CLA-02 黃光機型專為黃光製程的最佳設計。主波長 590 nm,幾乎不含藍光(430~490 nm),適用於無塵室照明。

光譜分佈(相對強度)
波長(nm)

應用範例
均勻照明,提升作業效率

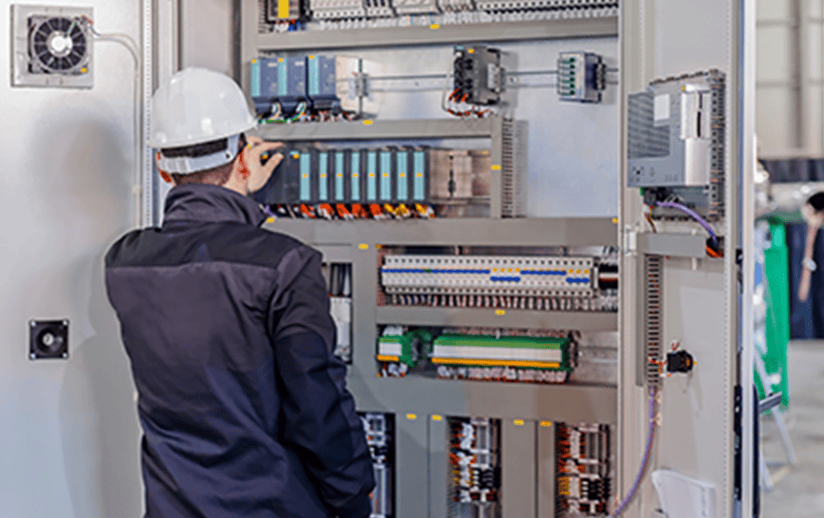

配電盤
- 乳白色機身提供均勻照明的配光性能

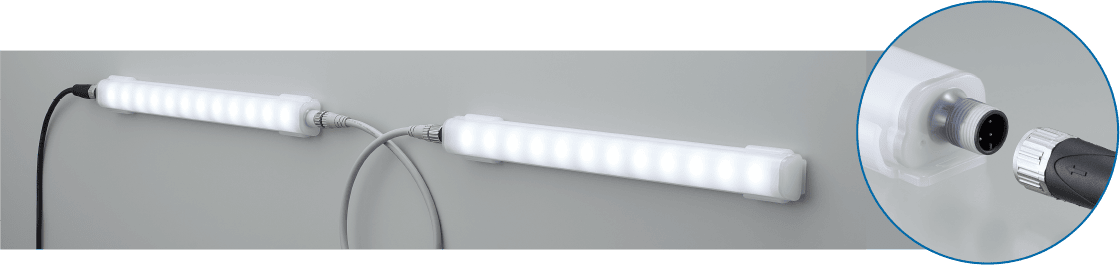

- M12訊號連接器可串聯,減少配線

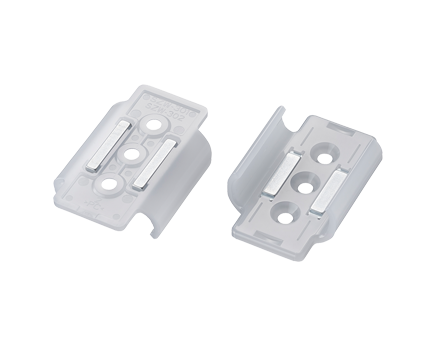

- 選配磁吸式背面安裝支架 SZW-302,可輕鬆安裝於盤內
符合衛生管理耐用性佳的照明

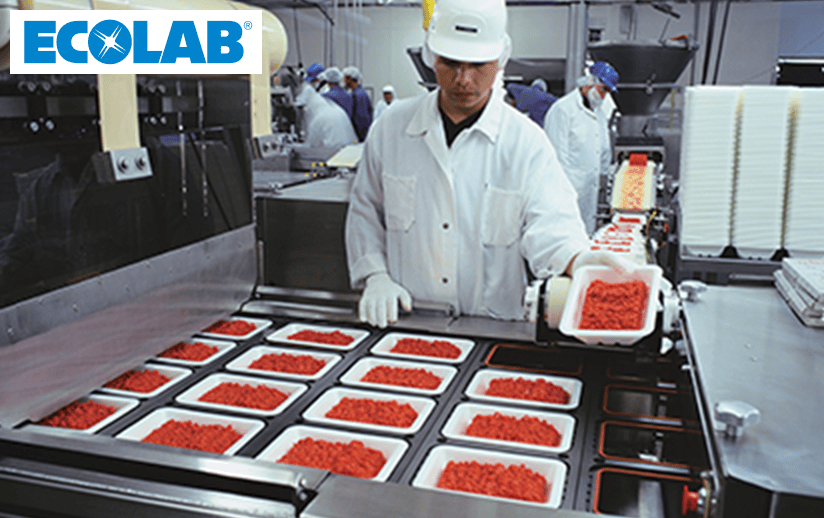

食品加工產線
- IP69K 防護,對應高壓/高溫清洗
- 耐 H2O2
使用鹼性清潔劑時,建議先確認相容性。
防止微影製程中不必要曝光

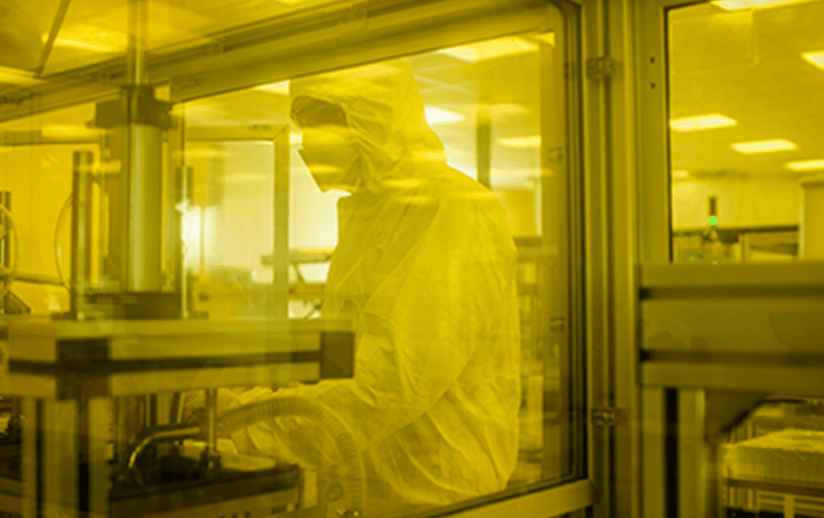

半導體工廠
- 光譜主波長 590 nm
- 兩種尺寸:300 mm/600 mm
- 光通量:140 lm(300 mm)、280 lm(600 mm)
如何選型
如何選型

產品一覽

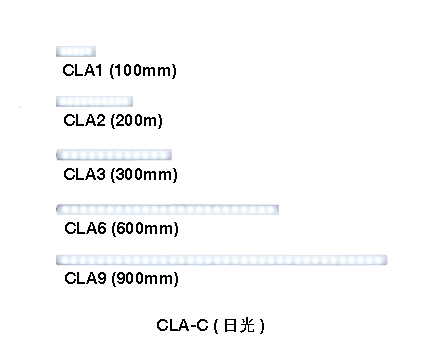

| 型號 | 發光長度 | 額定電壓 | 接線方式 | 燈色 |
|---|---|---|---|---|

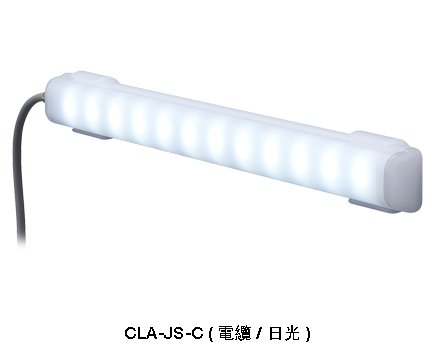

| CLA1-02JSN-C | 100mm | DC 24V | 電纜 | 日光 |

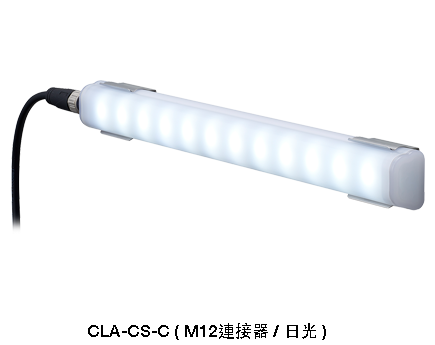

| CLA1-02CSN-C | 100mm | DC 24V | M12連接器 (4 pin) | 日光 |
| CLA2-02JSN-C | 200mm | DC 24V | 電纜 | 日光 |
| CLA2-02CSN-C | 200mm | DC 24V | M12連接器 (4 pin) | 日光 |
| CLA3-02JSN-C | 300mm | DC 24V | 電纜 | 日光 |
| CLA3-02CSN-C | 300mm | DC 24V | M12連接器 (4 pin) | 日光 |
| CLA3-02CLN-C | 300mm | DC 24V | M12訊號連接器 | 日光 |

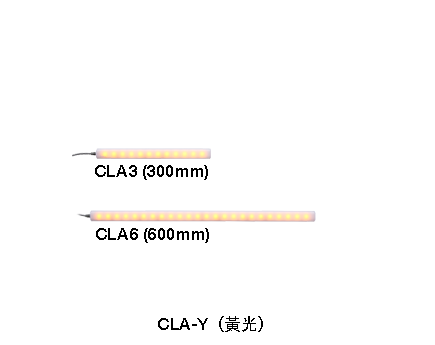

| CLA3-02JSN-Y | 300mm | DC 24V | 電纜 | 黃光 |
| CLA6-02JSN-C | 600mm | DC 24V | 電纜 | 日光 |
| CLA6-02CSN-C | 600mm | DC 24V | M12連接器 (4 pin) | 日光 |
| CLA6-02JSN-Y | 600mm | DC 24V | 電纜 | 黃光 |
| CLA9-02JSN-C | 900mm | DC 24V | 電纜 | 日光 |
| CLA9-02CSN-C | 900mm | DC 24V | M12連接器 (4 pin) | 日光 |
電子型錄下載
>>電子型錄下載
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
使用說明書
2D CAD / 3D CAD
-
2D CAD [dxf]
-
3D_CAD[IGS](M12訊號連接器)
-
3D_CAD[STEP](M12訊號連接器)
-
3D_CAD[x_t](M12訊號連接器)
產品規格
