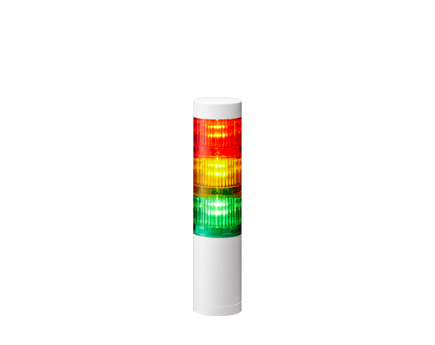

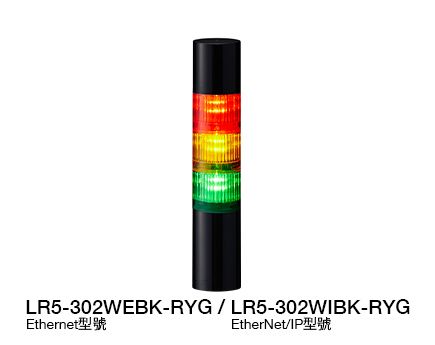

Φ50 LED信號燈(支援 Ethernet / EtherNet/IP 控制)
LR5-LAN 系列
LR5-LAN系列是專為智慧工廠與工業物聯網環境所設計的信號燈,提供Ethernet(HTTP(S)、Modbus/TCP)與EtherNet/IP對應機型。各機型皆支援透過LAN直接控制,可集中管理燈光與聲音訊號;同時內建Web伺服器並具備IP65防護等級,有助於簡化系統設計,並降低工廠現場的維護負擔。
- 乙太網路
- 信號燈
- Φ50
- 長亮
- 閃爍
- 警示音
- 室內
- IP65(直接安裝)
- IP54(桿式安裝)
- 紅
- 黃
- 綠
- 藍
- 白
產品特點

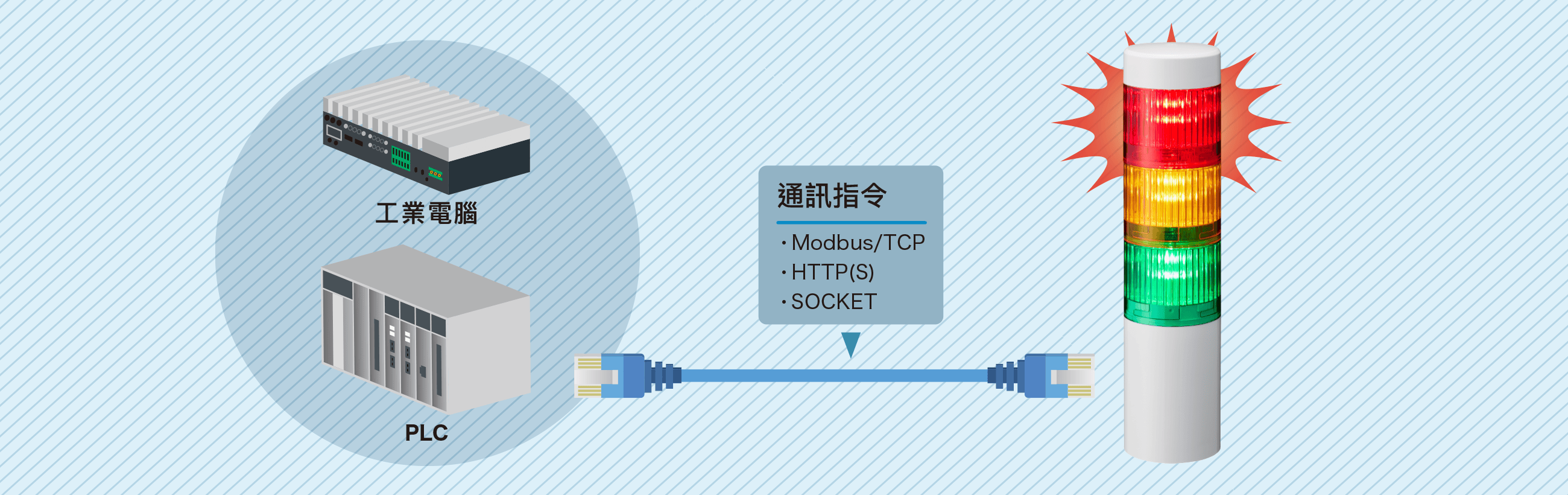

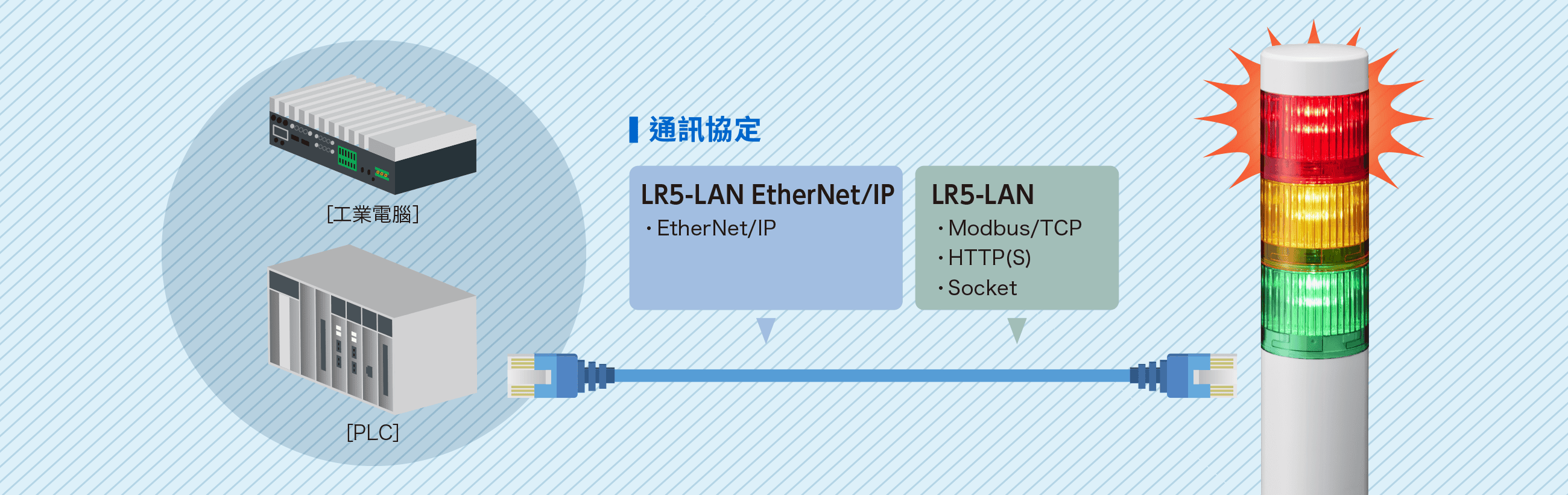

透過PC & PLC直接控制LAN連線信號燈
重要提醒:請謹慎選擇型號
LR5-LAN系列包含兩款獨立的專用型號,彼此不相容。訂購前,請確認系統所需的通訊協定:
- Ethernet型號:支援Socket、HTTP(S)和Modbus/TCP。(不支援EtherNet/IP)
- EtherNet/IP型號:僅支援EtherNet/IP。(不支援HTTP(S)或Modbus/TCP)
若不確定系統需要哪種型號,請查看下方的「對應規格」表,或在訂購前聯絡我們。
- 改善前
- 以工業電腦為基礎的系統需要使用數位輸出介面卡,不僅增加元件數量,也讓庫存與交期管理更加複雜。
- 改善後

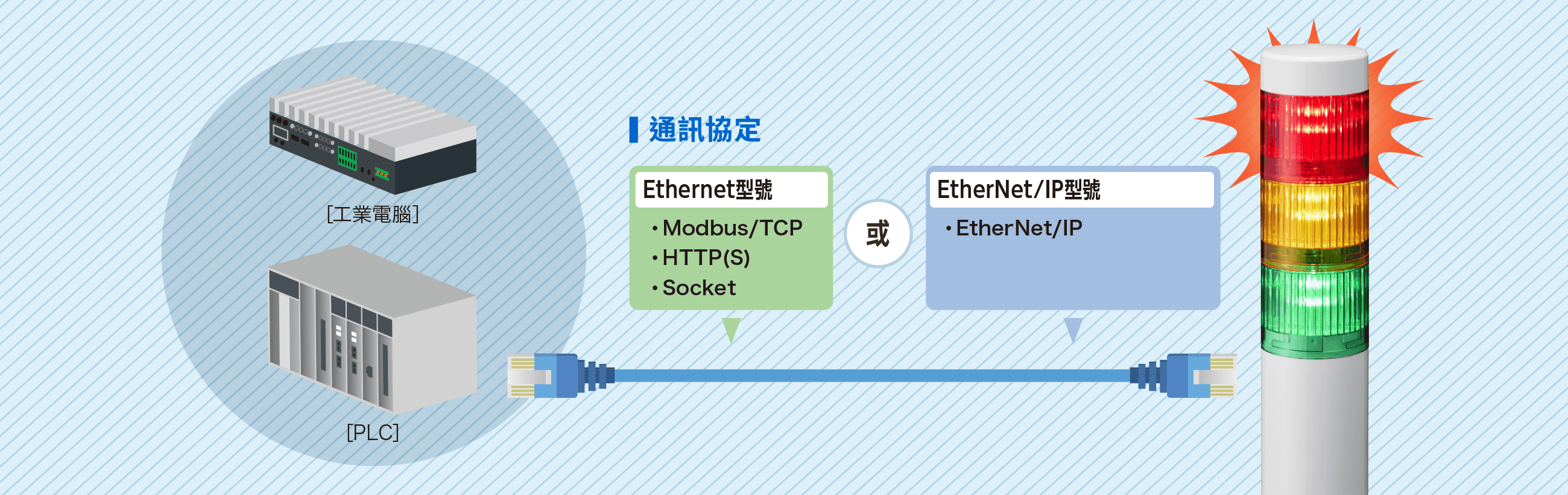

- 支援透過HTTP(S)、Modbus/TCP或EtherNet/IP進行通訊控制。可透過網路直接控制信號燈和蜂鳴器,無需使用數位輸出介面卡。透過網頁瀏覽器即可完成設定,進一步降低設計與維護工作量。

Ethernet型號 (LR5-LAN型號)
可透過工業電腦 / PLC直接進行LAN控制。
設定簡單 & 通知設定便利。
此型號支援HTTP(S)、Modbus/TCP和Socket通訊,但不支援EtherNet/IP — 若系統需要EtherNet/IP,請選擇EtherNet/IP型號。
| 通訊協定 | Socket | ✓ |
|---|---|---|
| Modbus/TCP | ✓ | |
| HTTP(S) | ✓ | |
| EtherNet/IP | ‐ | |
| 監控 | PING | ✓ |
| Modbus/TCP | ✓ |
簡化軟體設計

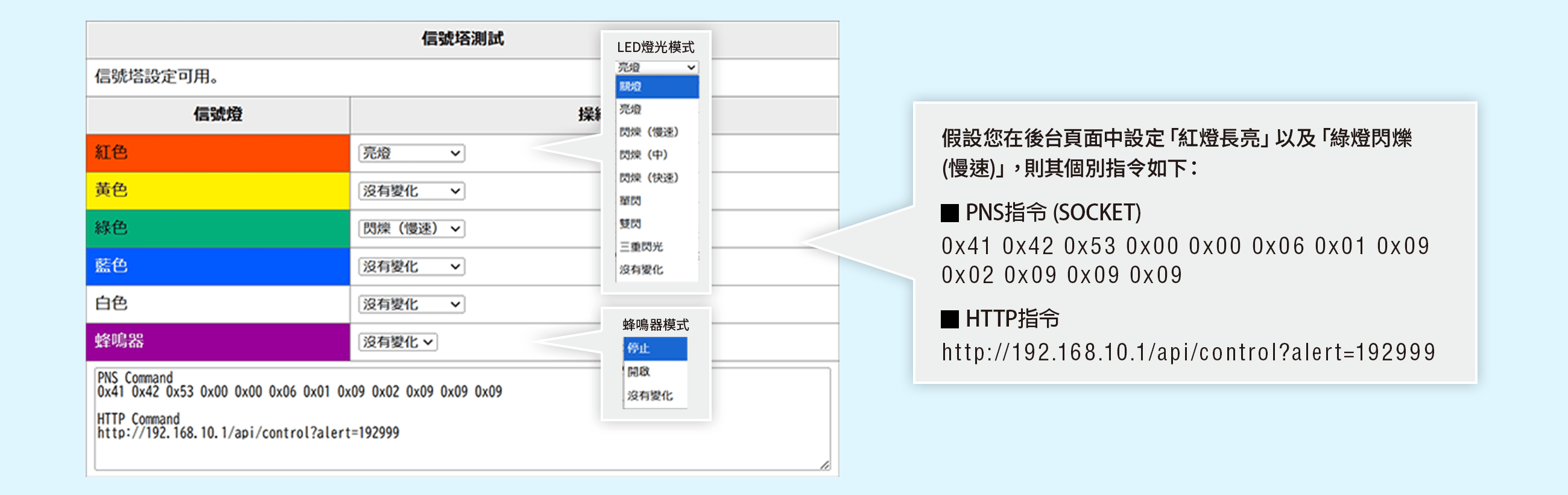

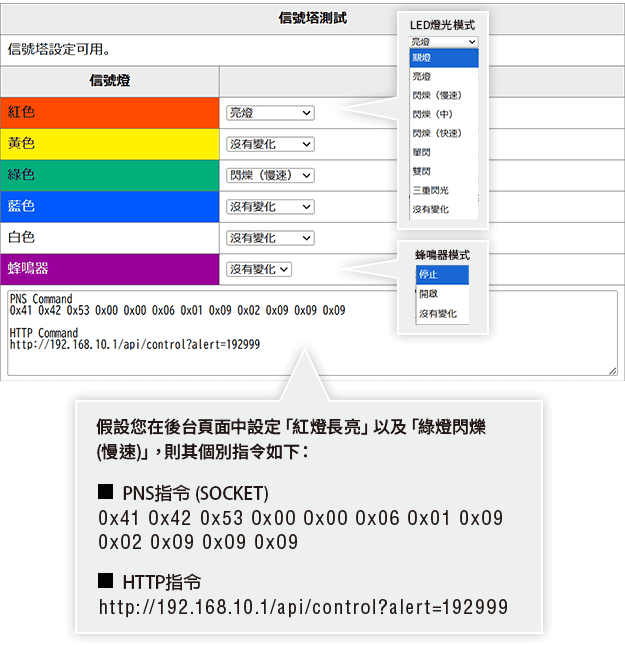

- 直接產出指令
透過網頁瀏覽器登入LR5-LAN後,使用者可在設定畫面選擇所需操作,系統會自動顯示相應的控制指令。開發人員無需查閱手冊即可確認指令動作,進而縮短軟體開發時間。
- 簡單的Source Code
LR5-LAN的簡單Source Code可從產品網頁取得。提供適用於Windows和Linux的多種程式語言,方便在所需環境中快速進行測試。
- 多種燈光模式
提供七種預設LED閃爍模式。只需透過指令控制即可實現閃爍,無需在PLC中設定時脈脈衝。
EtherNet/IP型號 (LR5-LAN EtherNet/IP專用型號)
整合FA現場的控制與資料。
EtherNet/IP信號燈:滿足生產現場需求
此型號僅支援EtherNet/IP,不支援HTTP(S)、Modbus/TCP或Socket通訊 — 若系統需要這些協定,請選擇Ethernet型號。
| 通訊協定 | Socket | - |
|---|---|---|
| Modbus/TCP | - | |
| HTTP(S) | ‐ | |
| EtherNet/IP | ✓ | |
| 監控 | PING | ✓ |
| Modbus/TCP | ‐ |

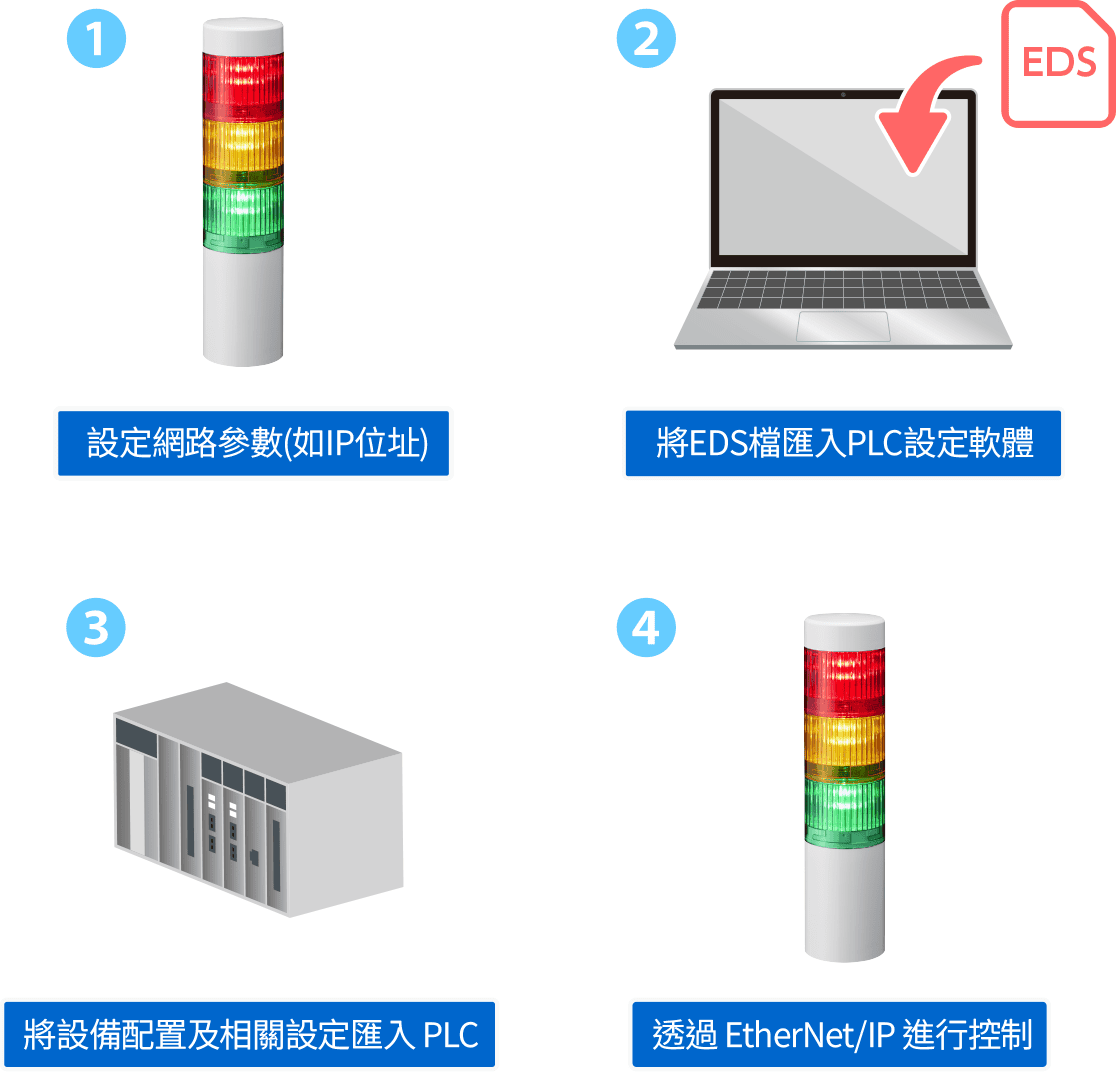

支援EDS(Electronic Data Sheets),設定更簡單
將包含設定定義的EDS檔案登錄至PLC工具軟體,即可輕鬆完成設定,減少程式設計時間與工作量。

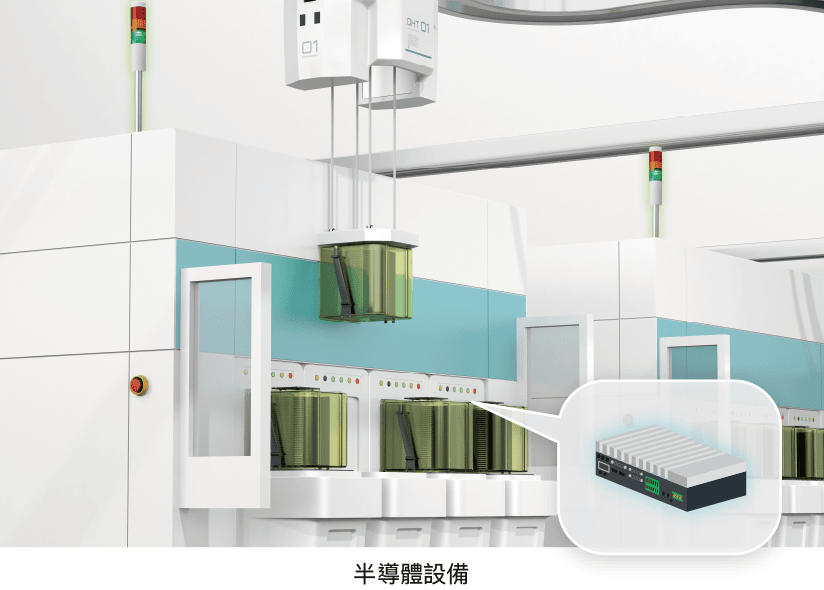

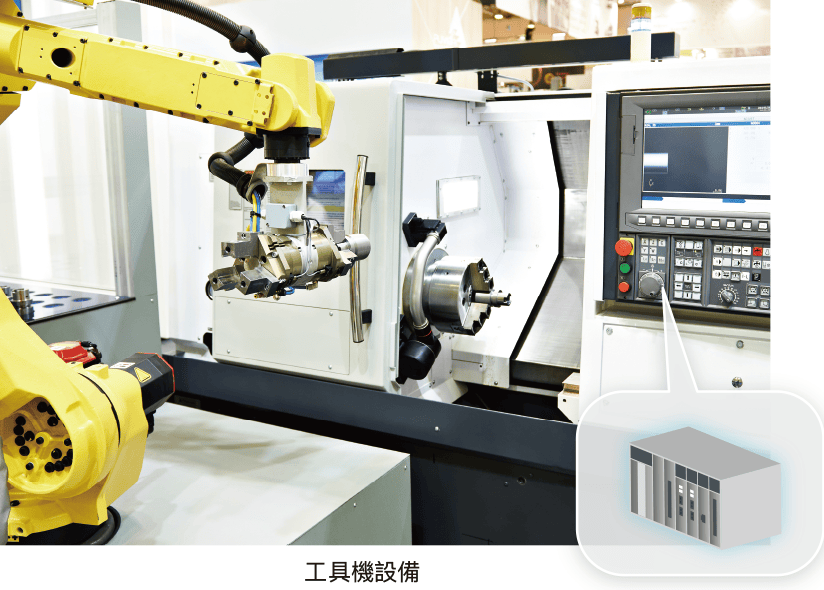

機臺狀態與上位系統顯示
透過工業電腦 / PLC進行控制
支援透過工業電腦或PLC直接進行指令控制,可減少數位輸出介面卡的使用,並將I/O需求降至最低。

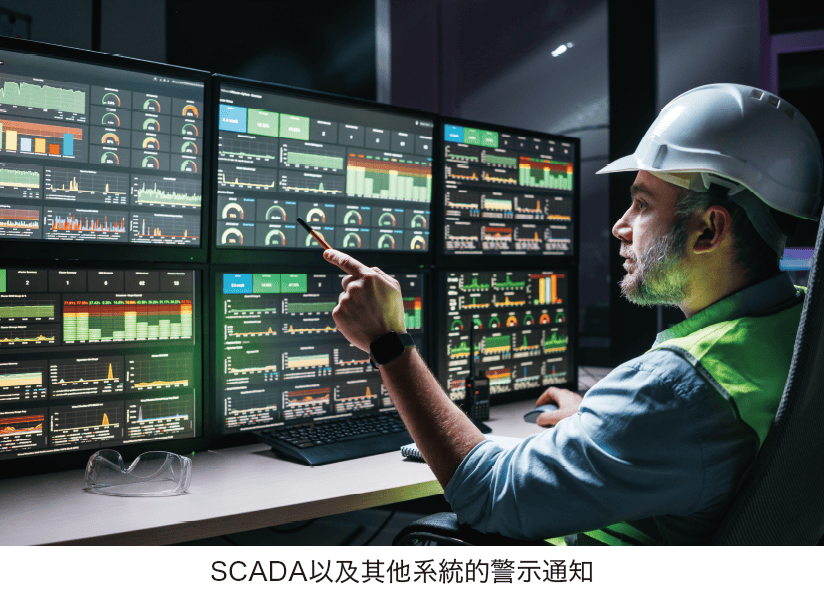

上位系統警報
透過標準通訊協定,可顯示來自SCADA或生產管理系統的狀態與警報資訊。警報不僅顯示於螢幕上,也可透過熟悉的信號燈提供視覺提示,讓現場操作人員立即發現問題,避免疏漏並提升反應速度。

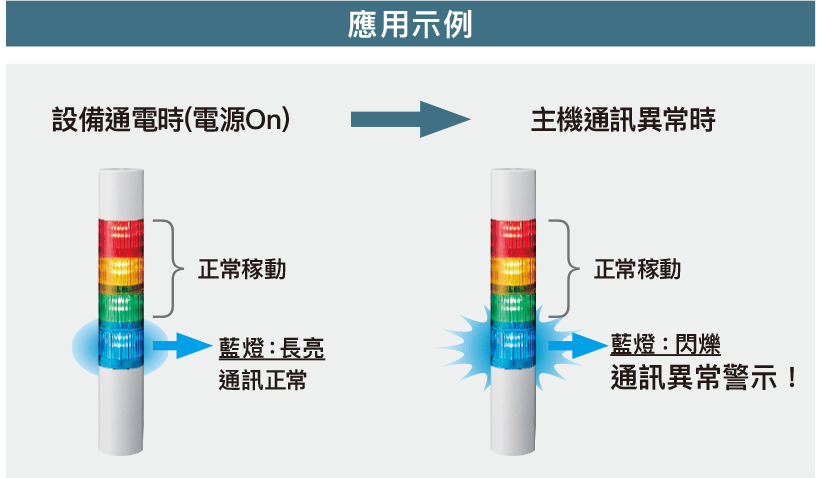

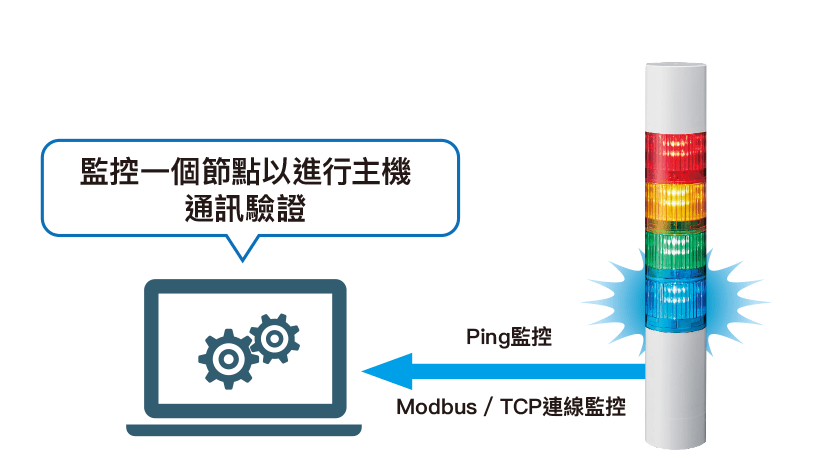

主機設備連線驗證功能
可監控與主機設備的連線狀態。與主機通訊中斷時,LED 單元會發出警報,以進行網路心跳監控。

降低配線作業負擔
縮短工時

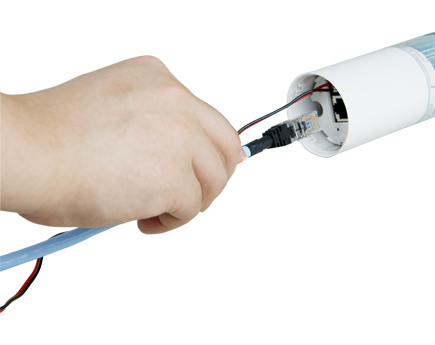

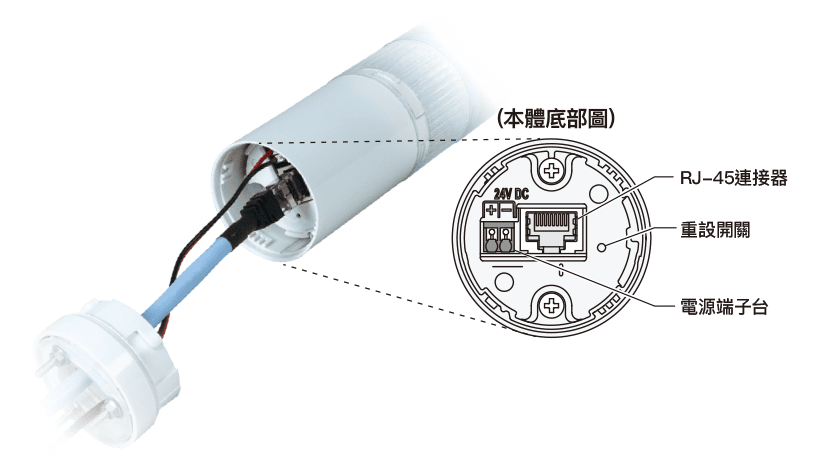

使用DC24V電源供電,並透過RJ-45連接器和LAN纜線控制單元。與使用個別導線相比,可降低配線作業負擔。

簡易設定

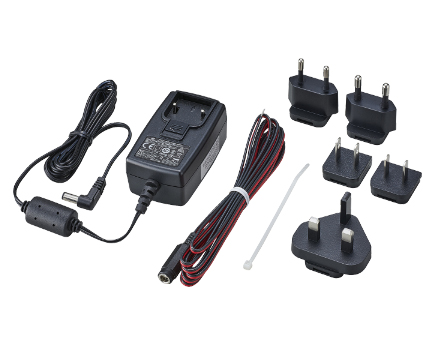

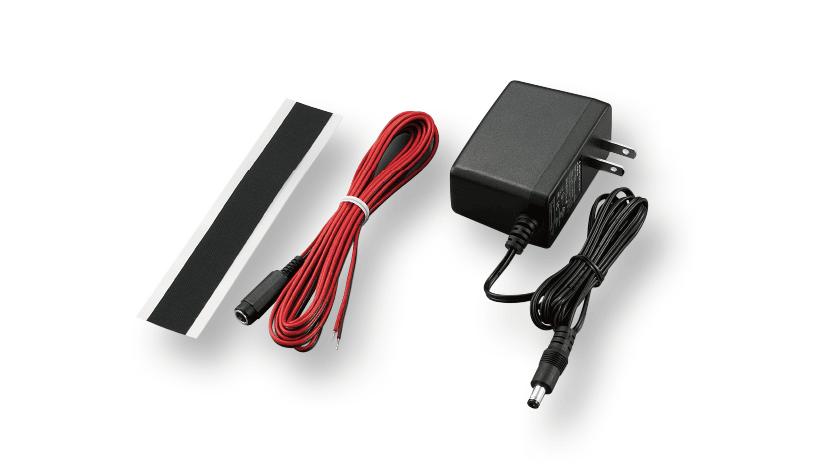

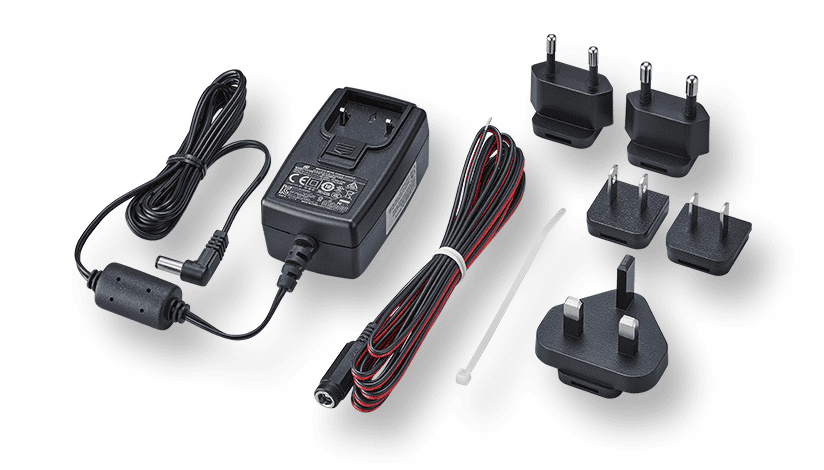

使用選購的ADP-001C,即可透過交流電源插座供電。即使現場沒有DC24V電源,也可輕鬆安裝ADP-001C,無需施工。

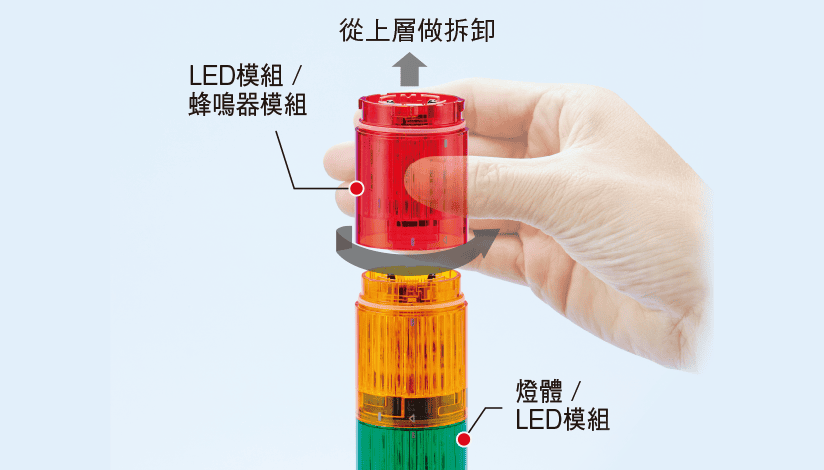

可堆疊式設計

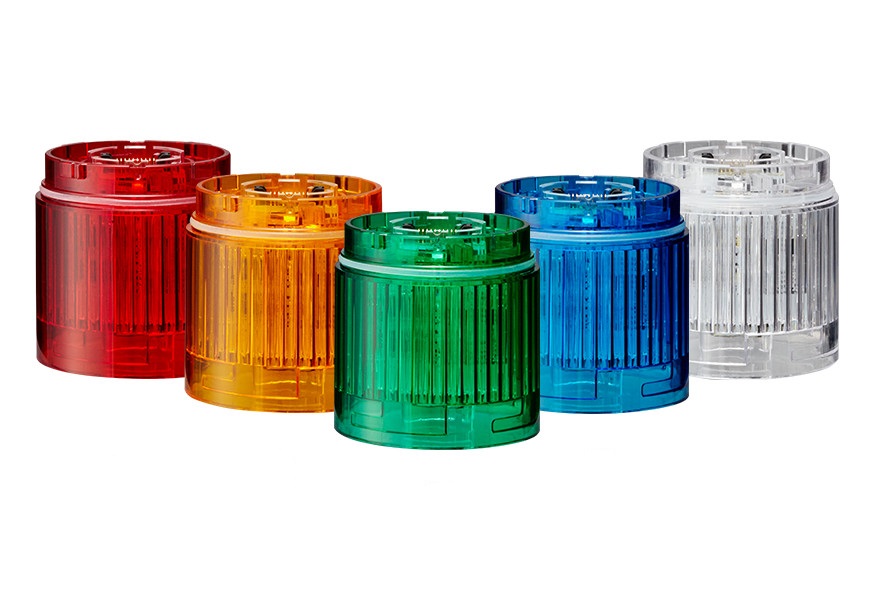

採用與其他LR系列信號燈相同的可堆疊式模組化結構。不需工具即可輕鬆變更顏色順序和層數。

LED 單元與蜂鳴器模組的設定方式
EtherNet/IP連接指南
- 點擊此處檢視歐姆龍(OMRON)「NJ/NX系列控制器」的EtherNet/IP連線指南
(如需此文件的相關資訊,請聯繫歐姆龍公司。)
聲音/音效樣本
如何選型

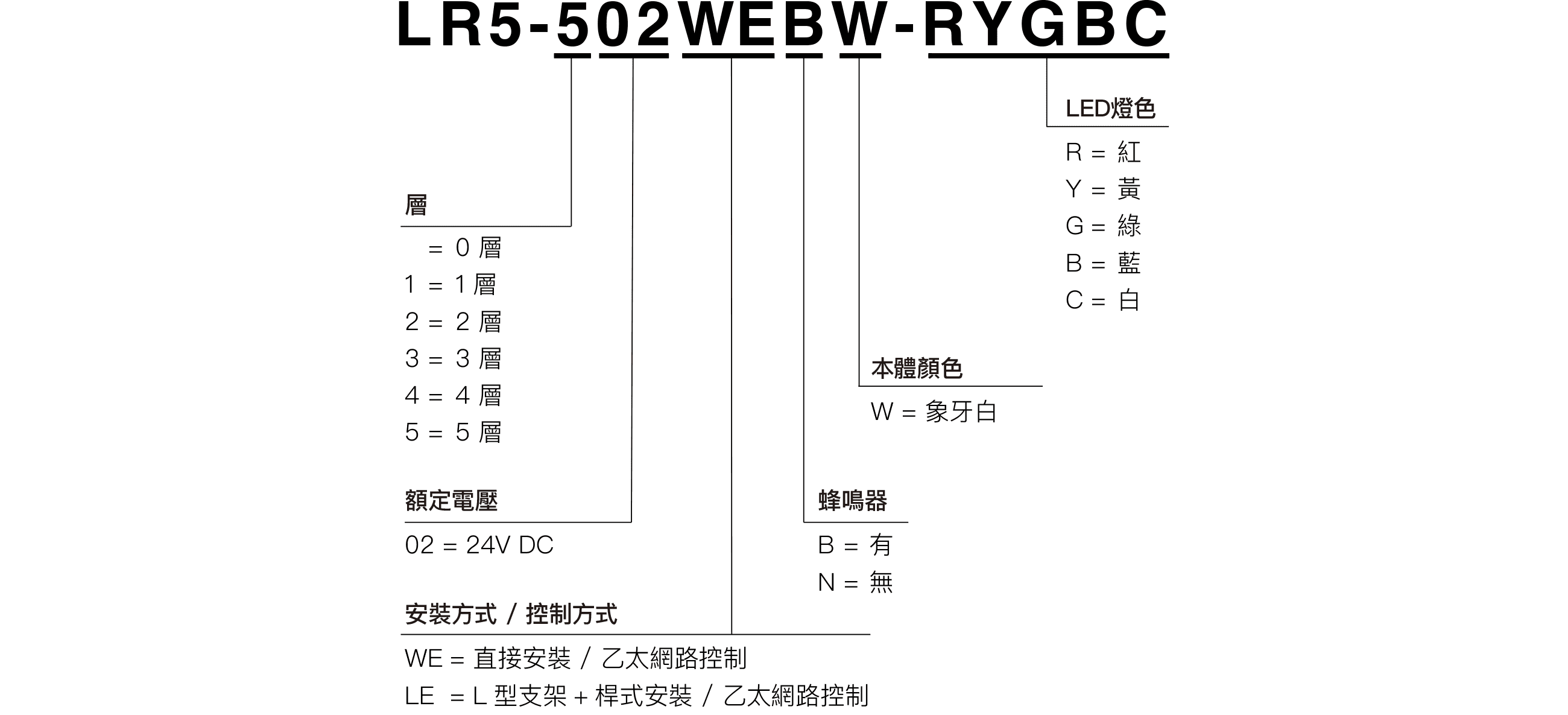

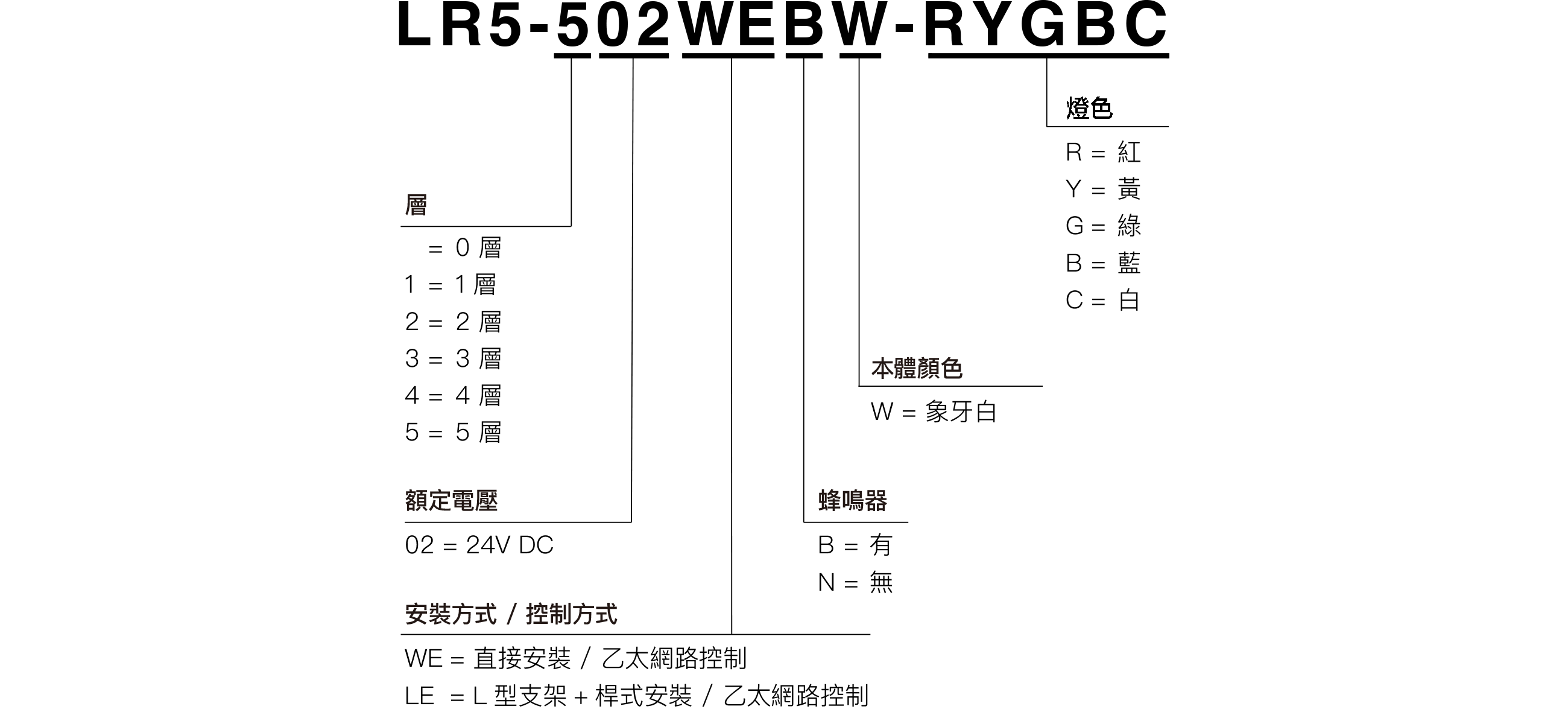

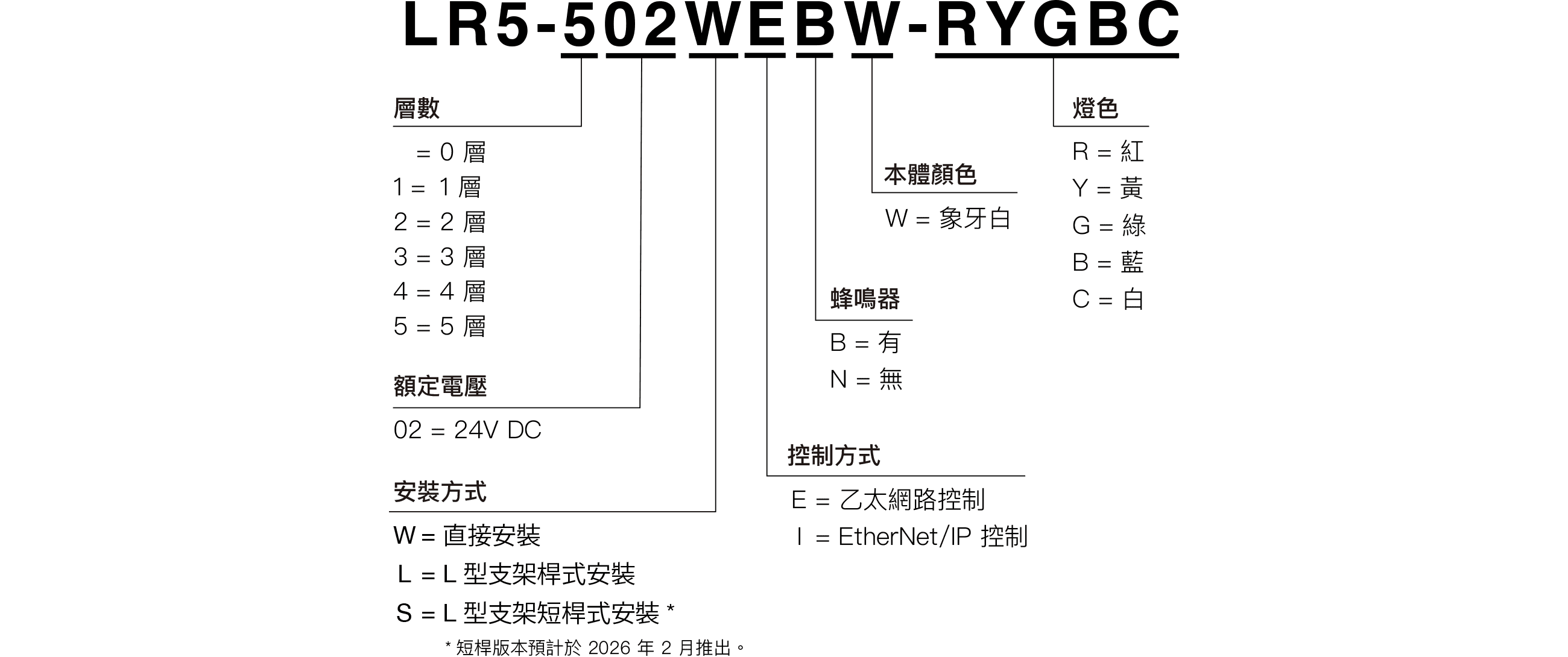

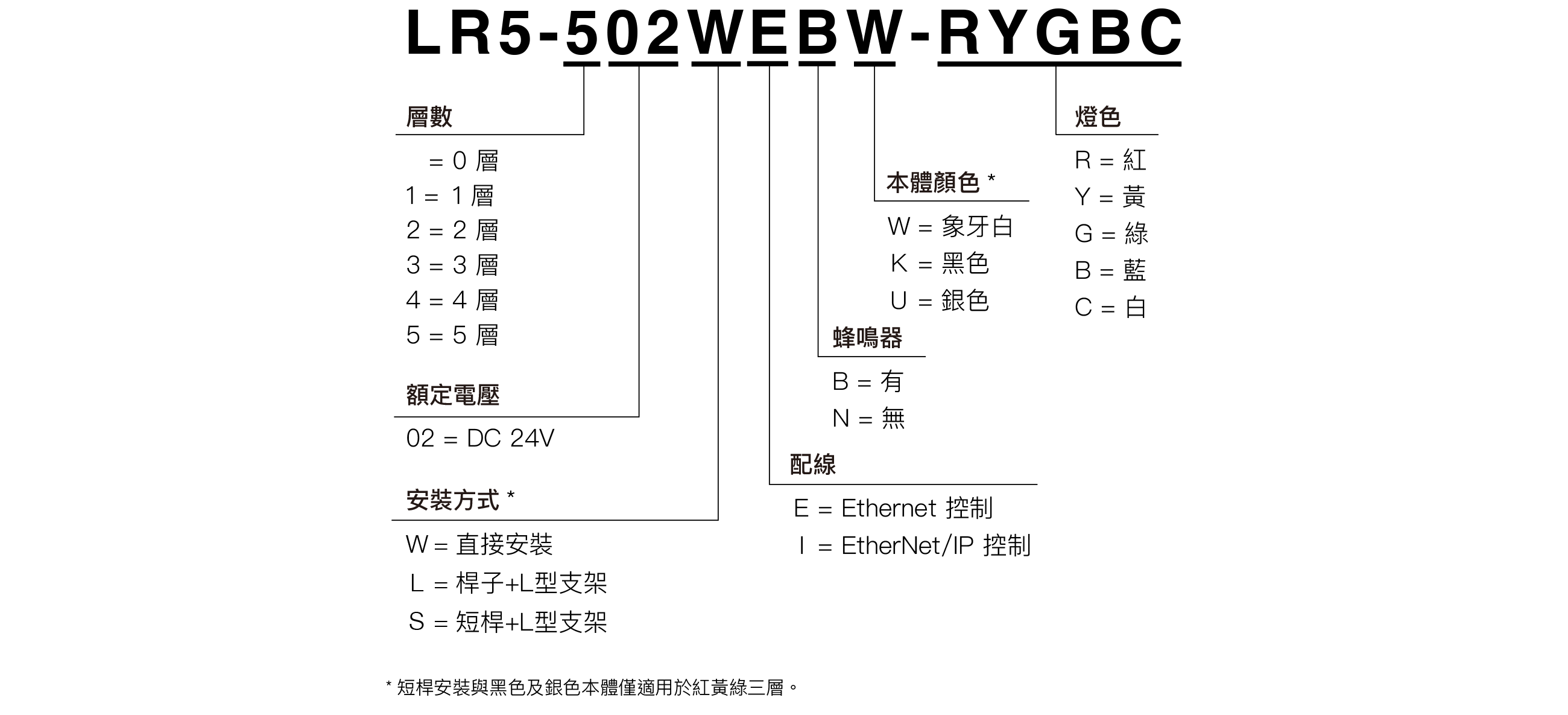

型號代碼

產品清單
- 可自行調整燈色順序、數量。 (使用複數以上相同顏色LED模組時,無法個別單獨控制)
- 此產品無單賣鋁桿選購品。
Ethernet 控制 機型
直接安裝
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|

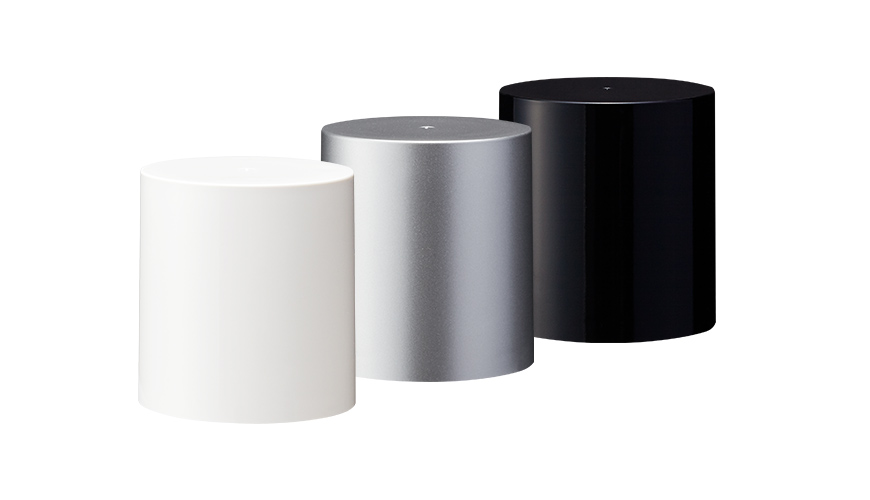

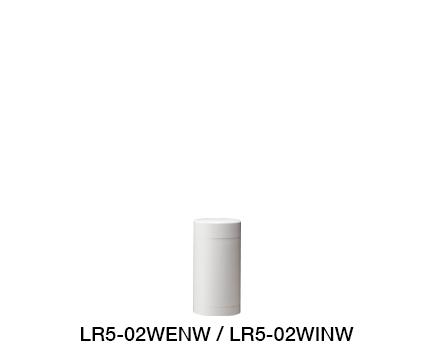

| LR5-02WENK | 0 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02WENU | 0 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 銀色 | 僅限本體 |

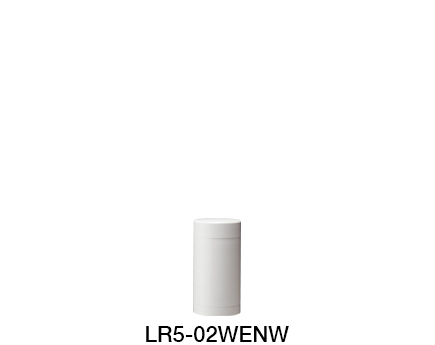

| LR5-02WENW | 0 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-102WENW-R | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅 |
| LR5-102WENW-Y | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 黃 |
| LR5-102WENW-G | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 綠 |
| LR5-202WENW-RY | 2 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202WENW-RG | 2 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302WENK-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302WENU-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |

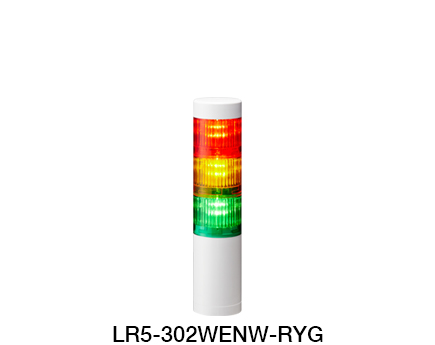

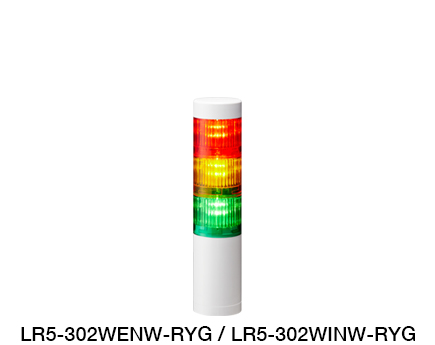

| LR5-302WENW-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402WENW-RYGB | 4 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502WENW-RYGBC | 5 | DC 24V | 直接安裝 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
| LR5-102WEBW-R | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅 |
| LR5-102WEBW-Y | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 黃 |
| LR5-102WEBW-G | 1 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 綠 |
| LR5-202WEBW-RY | 2 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202WEBW-RG | 2 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302WEBK-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302WEBU-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |

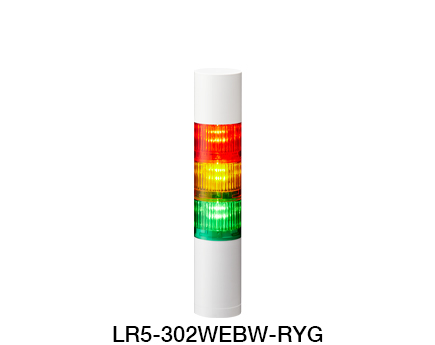

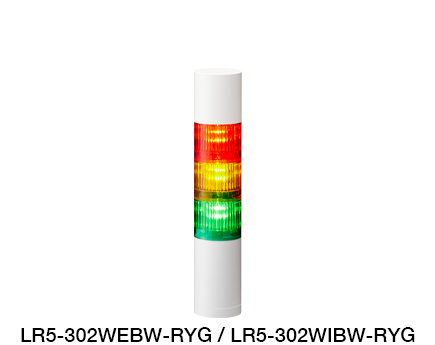

| LR5-302WEBW-RYG | 3 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402WEBW-RYGB | 4 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502WEBW-RYGBC | 5 | DC 24V | 直接安裝 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
桿子+L型支架
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|

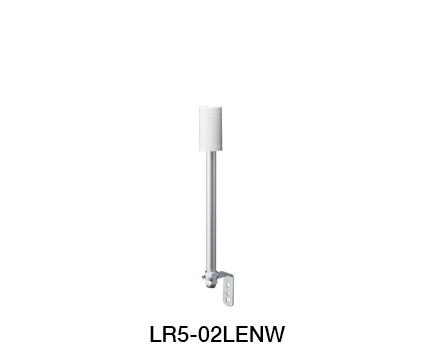

| LR5-02LENK | 0 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02LENU | 0 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 銀色 | 僅限本體 |

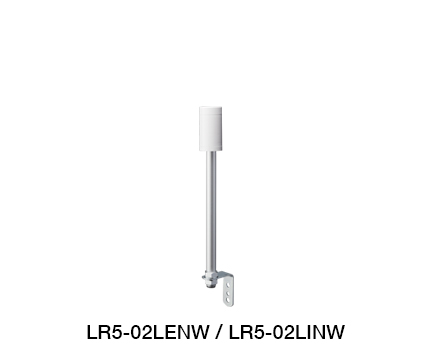

| LR5-02LENW | 0 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-102LENW-R | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅 |
| LR5-102LENW-Y | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 黃 |
| LR5-102LENW-G | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 綠 |
| LR5-202LENW-RY | 2 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202LENW-RG | 2 | DC 24V | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 綠 | |
| LR5-302LENK-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302LENU-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302LENW-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |

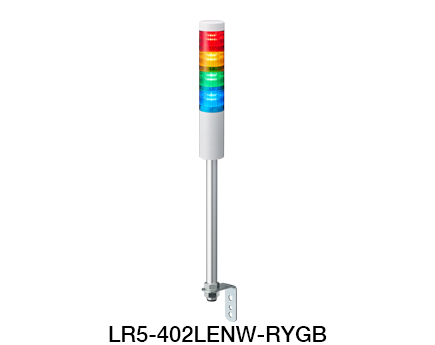

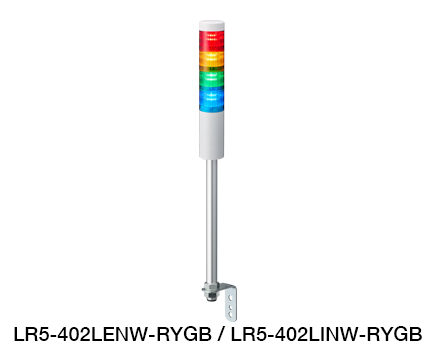

| LR5-402LENW-RYGB | 4 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502LENW-RYGBC | 5 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
| LR5-102LEBW-R | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅 |
| LR5-102LEBW-Y | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 黃 |
| LR5-102LEBW-G | 1 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 綠 |
| LR5-202LEBW-RY | 2 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202LEBW-RG | 2 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302LEBK-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302LEBU-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |

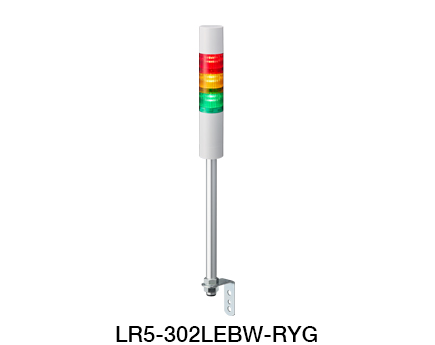

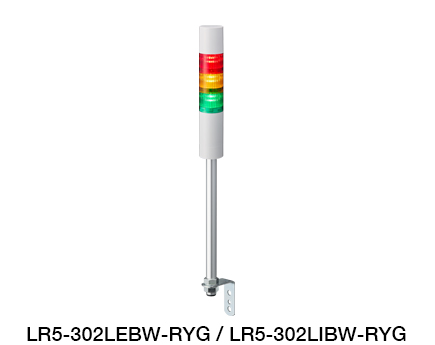

| LR5-302LEBW-RYG | 3 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402LEBW-RYGB | 4 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502LEBW-RYGBC | 5 | DC 24V | 桿子+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
短桿+L型支架
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|
| LR5-02SENK | 0 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02SENU | 0 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 銀色 | 僅限本體 |
| LR5-02SENW | 0 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-302SENK-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302SENU-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302SENW-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-302SEBK-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302SEBU-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302SEBW-RYG | 3 | DC 24V | 短桿+L型支架 | Ethernet 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
EtherNet/IP 控制 機型
直接安裝
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|
| LR5-02WINK | 0 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02WINU | 0 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 僅限本體 |
| LR5-02WINW | 0 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-102WINW-R | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅 |
| LR5-102WINW-Y | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 黃 |
| LR5-102WINW-G | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 綠 |
| LR5-202WINW-RY | 2 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202WINW-RG | 2 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302WINK-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302WINU-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302WINW-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402WINW-RYGB | 4 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502WINW-RYGBC | 5 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
| LR5-102WIBW-R | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅 |
| LR5-102WIBW-Y | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 黃 |
| LR5-102WIBW-G | 1 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 綠 |
| LR5-202WIBW-RY | 2 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202WIBW-RG | 2 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302WIBK-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302WIBU-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302WIBW-RYG | 3 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402WIBW-RYGB | 4 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502WIBW-RYGBC | 5 | 24V DC | 直接安裝 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
桿子+L型支架
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|
| LR5-02LINK | 0 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02LINU | 0 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 僅限本體 |
| LR5-02LINW | 0 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-102LINW-R | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅 |
| LR5-102LINW-Y | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 黃 |
| LR5-102LINW-G | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 綠 |
| LR5-202LINW-RY | 2 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202LINW-RG | 2 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302LINK-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302LINU-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302LINW-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402LINW-RYGB | 4 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502LINW-RYGBC | 5 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
| LR5-102LIBW-R | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅 |
| LR5-102LIBW-Y | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 黃 |
| LR5-102LIBW-G | 1 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 綠 |
| LR5-202LIBW-RY | 2 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃 |
| LR5-202LIBW-RG | 2 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 綠 |
| LR5-302LIBK-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302LIBU-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302LIBW-RYG | 3 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-402LIBW-RYGB | 4 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍 |
| LR5-502LIBW-RYGBC | 5 | 24V DC | 桿子+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠, 藍, 白 |
短桿+L型支架
| 型號 | 層 | 額定電壓 | 安裝方式 | 配線 | 蜂鳴器 | WD 傳輸器適用 (WDT-5LR-Z2) |
本體顏色 | 燈色 |
|---|---|---|---|---|---|---|---|---|
| LR5-02SINK | 0 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 僅限本體 |
| LR5-02SINU | 0 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 僅限本體 |
| LR5-02SINW | 0 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 僅限本體 |
| LR5-302SINK-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302SINU-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302SINW-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 無 | 適用 | 象牙白 | 紅, 黃, 綠 |
| LR5-302SIBK-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 黑色 | 紅, 黃, 綠 |
| LR5-302SIBU-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 銀色 | 紅, 黃, 綠 |
| LR5-302SIBW-RYG | 3 | DC 24V | 短桿+L型支架 | EtherNet/IP 控制 | 有 | 適用 | 象牙白 | 紅, 黃, 綠 |
選件適配表
| 選件 | LR5-E-□ | LR5-BW | WDT-5LR-Z2 | SZK-002W | SZW-001W | SZW-002W | SZK-001U | SZ-010 | SZL-001 | PWS-AD | ADP-001C |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 直接安裝 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | - | - | - | ✓ | ✓ |
| 桿式安裝 | ✓ | ✓ | ✓ | - | - | - | ✓ | ✓ | ✓ | ✓ | ✓ |
韌體修訂歷史
[ Ethernet型號 ]
(LR5-WE / LR5-LE / LR5-SE)
最新韌體資訊《版本 1.01》
【版本 1.01 的變更點】
●狀態取得功能
- 修正了透過 HTTP 指令取得狀態時,JSON 格式的回應無法被 JSON 解析器正確解析的問題。
●WEB 設定畫面
- 在登入畫面中,增加了密碼重試次數的的限制。
如果連續 10 次輸入錯誤密碼,登入功能將被停用,直到重新啟動本本機或過去 10 分鐘。 - 變更了使用者認證設定畫面中可設定的密碼限制。
密碼長度限制已變更為最少 8 個字元 / 最多 64 個字元,可用字元已變更為半形英數字 / 半形空格 / 符號。
由於上述限制適用於設定新密碼時的規則,因此目前正在使用的密碼可以繼續原樣使用。
hea而,如果您目前使用的密碼不符合上述限制,為了增強安全性,請考慮變更您的密碼。
版本歷史紀錄
【版本 1.00】
- 本產品的初始發布版本為 1.00,無更早的版本升級資訊。
韌體修訂歷史
[ EtherNet/IP型號 ]
(LR5-WI / LR5-LI / LR5-SI)
最新韌體資訊(版本 1.0)
本產品目前執行的韌體版本為 1.0,沒有先前的更新記錄。
GitHub
電子型錄下載
>>電子型錄下載
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
2D CAD / 3D CAD
-
3D_CAD[IGS]
-
LR5-02W(E/I)N(僅限本體_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)NW(1層_直接安裝_無蜂鳴器)
-
LR5-202W(E/I)NW(2層_直接安裝_無蜂鳴器)
-
LR5-302W(E/I)N(3層_直接安裝_無蜂鳴器)
-
LR5-402W(E/I)NW(4層_直接安裝_無蜂鳴器)
-
LR5-502W(E/I)NW(5層_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)BW(1層_直接安裝_有蜂鳴器)
-
LR5-202W(E/I)BW(2層_直接安裝_有蜂鳴器)
-
LR5-302W(E/I)B(3層_直接安裝_有蜂鳴器)
-
LR5-402W(E/I)BW(4層_直接安裝_有蜂鳴器)
-
LR5-502W(E/I)BW(5層_直接安裝_有蜂鳴器)
-
LR5-02L(E/I)N(僅限本體_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)NW(1層_桿子安裝_無蜂鳴器)
-
LR5-202L(E/I)NW(2層_桿子安裝_無蜂鳴器)
-
LR5-302L(E/I)N(3層_桿子安裝_無蜂鳴器)
-
LR5-402L(E/I)NW(4層_桿子安裝_無蜂鳴器)
-
LR5-502L(E/I)NW(5層_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)BW(1層_桿子安裝_有蜂鳴器)
-
LR5-202L(E/I)BW(2層_桿子安裝_有蜂鳴器)
-
LR5-302L(E/I)B(3層_桿子安裝_有蜂鳴器)
-
LR5-402L(E/I)BW(4層_桿子安裝_有蜂鳴器)
-
LR5-502L(E/I)BW(5層_桿子安裝_有蜂鳴器)
-
LR5-02S(E/I)N(僅限本體_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)N(3層_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)B(3層_短桿安裝_有蜂鳴器)
-
-
3D_CAD[STEP]
-
LR5-02W(E/I)N(僅限本體_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)NW(1層_直接安裝_無蜂鳴器)
-
LR5-202W(E/I)NW(2層_直接安裝_無蜂鳴器)
-
LR5-302W(E/I)N(3層_直接安裝_無蜂鳴器)
-
LR5-402W(E/I)NW(4層_直接安裝_無蜂鳴器)
-
LR5-502W(E/I)NW(5層_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)BW(1層_直接安裝_有蜂鳴器)
-
LR5-202W(E/I)BW(2層_直接安裝_有蜂鳴器)
-
LR5-302W(E/I)B(3層_直接安裝_有蜂鳴器)
-
LR5-402W(E/I)BW(4層_直接安裝_有蜂鳴器)
-
LR5-502W(E/I)BW(5層_直接安裝_有蜂鳴器)
-
LR5-02L(E/I)N(僅限本體_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)NW(1層_桿子安裝_無蜂鳴器)
-
LR5-202L(E/I)NW(2層_桿子安裝_無蜂鳴器)
-
LR5-302L(E/I)N(3層_桿子安裝_無蜂鳴器)
-
LR5-402L(E/I)NW(4層_桿子安裝_無蜂鳴器)
-
LR5-502L(E/I)NW(5層_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)BW(1層_桿子安裝_有蜂鳴器)
-
LR5-202L(E/I)BW(2層_桿子安裝_有蜂鳴器)
-
LR5-302L(E/I)B(3層_桿子安裝_有蜂鳴器)
-
LR5-402L(E/I)BW(4層_桿子安裝_有蜂鳴器)
-
LR5-502L(E/I)BW(5層_桿子安裝_有蜂鳴器)
-
LR5-02S(E/I)N(僅限本體_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)N(3層_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)N(3層_短桿安裝_無蜂鳴器)
-
-
3D_CAD[x_t]
-
LR5-02W(E/I)N(僅限本體_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)NW(1層_直接安裝_無蜂鳴器)
-
LR5-202W(E/I)NW(2層_直接安裝_無蜂鳴器)
-
LR5-302W(E/I)N(3層_直接安裝_無蜂鳴器)
-
LR5-402W(E/I)NW(4層_直接安裝_無蜂鳴器)
-
LR5-502W(E/I)NW(5層_直接安裝_無蜂鳴器)
-
LR5-102W(E/I)BW(1層_直接安裝_有蜂鳴器)
-
LR5-202W(E/I)BW(2層_直接安裝_有蜂鳴器)
-
LR5-302W(E/I)B(3層_直接安裝_有蜂鳴器)
-
LR5-402W(E/I)BW(4層_直接安裝_有蜂鳴器)
-
LR5-502W(E/I)BW(5層_直接安裝_有蜂鳴器)
-
LR5-02L(E/I)N(僅限本體_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)NW(1層_桿子安裝_無蜂鳴器)
-
LR5-202L(E/I)NW(2層_桿子安裝_無蜂鳴器)
-
LR5-302L(E/I)N(3層_桿子安裝_無蜂鳴器)
-
LR5-402L(E/I)NW(4層_桿子安裝_無蜂鳴器)
-
LR5-502L(E/I)NW(5層_桿子安裝_無蜂鳴器)
-
LR5-102L(E/I)BW(1層_桿子安裝_有蜂鳴器)
-
LR5-202L(E/I)BW(2層_桿子安裝_有蜂鳴器)
-
LR5-302L(E/I)B(3層_桿子安裝_有蜂鳴器)
-
LR5-402L(E/I)BW(4層_桿子安裝_有蜂鳴器)
-
LR5-502L(E/I)BW(5層_桿子安裝_有蜂鳴器)
-
LR5-02S(E/I)N(僅限本體_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)N(3層_短桿安裝_無蜂鳴器)
-
LR5-302S(E/I)N(3層_短桿安裝_無蜂鳴器)
-
產品規格
更換零件

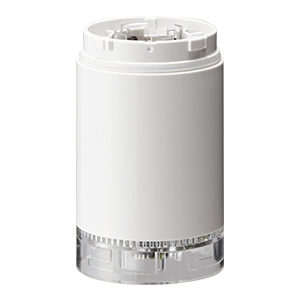

LR5-LAN
LR5-LAN
更換零件
| 分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
|---|---|---|---|---|---|---|
|

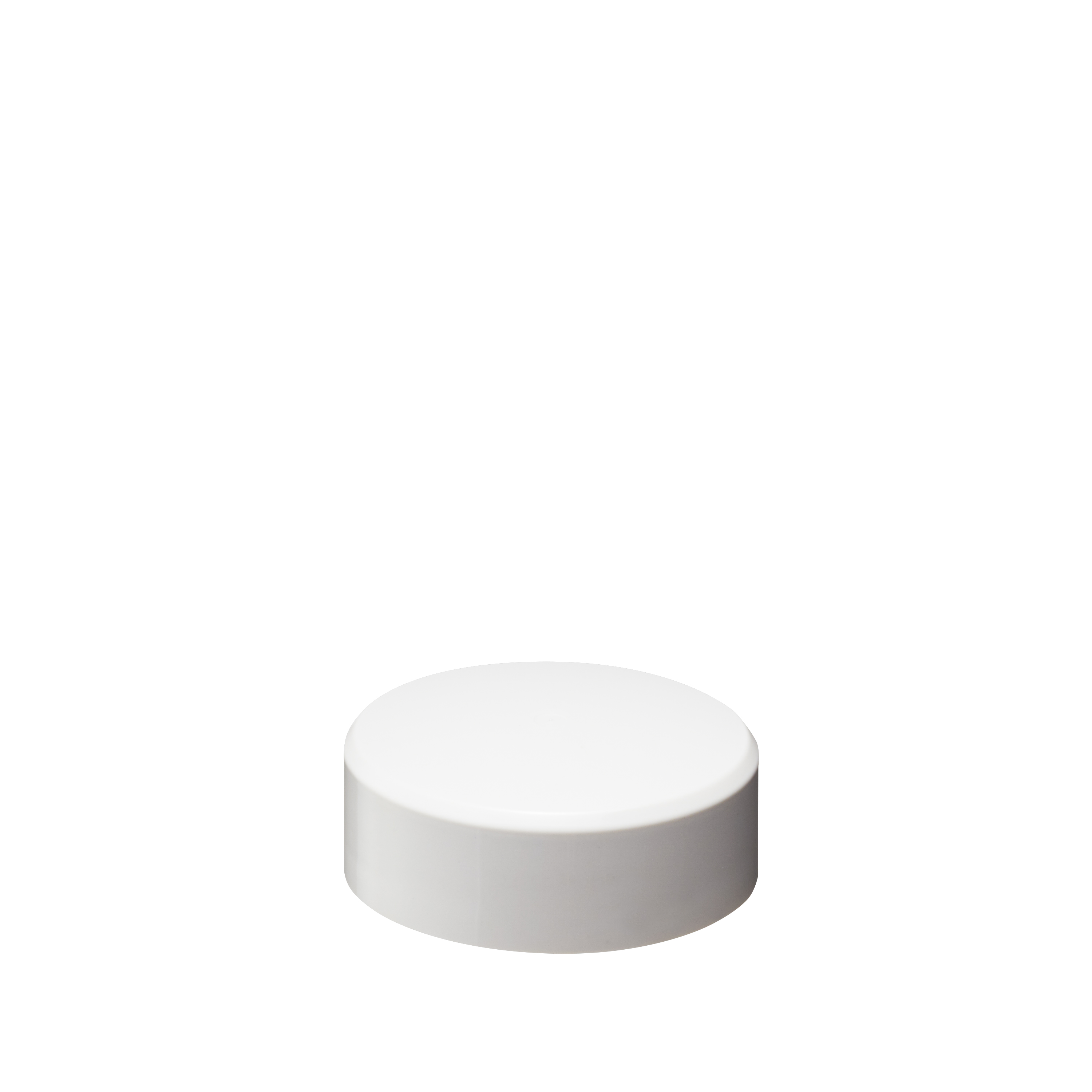

B32310071-7F1 | 1 | ||||
|
GA0010918-F1 | 2-7: 依照您的需求購買 | ||||
|
B25310067-5F1 | 1~5: 随层数变化 |
資料下載條款與條件
1. 權利的所有權
從本網站下載的資料的版權及其他知識產權歸派特萊公司(“派特萊”)或從派特萊獲得必要使用許可的權利人所有。
2. 資料的使用
本網站的使用者,同時也是派特萊網站會員的註冊使用者(“使用者”),可以在遵守本資料下載條款與條件(“條款”)的前提下,免費且非排他性地使用從本網站下載的資料(“下載資料”)。
3. 使用目的
本網站披露的資料(“披露資料”)和下載資料僅可用於以下目的:
- 派特萊產品使用者可以將消息、旋律、警報聲及其他音頻資料(“音頻資料”)或軟體資料(“軟體資料”)傳輸至派特萊產品,並僅在派特萊產品上運行這些資料。
- 派特萊的CAD資料(“CAD資料”)或派特萊產品規格資料(“產品規格資料”),使用者可以作為參考,用於維修或更新派特萊產品。潛在買家也可以使用這些資料進行評估。
4. 禁止行為
- 下載資料不得複製、修改、改變、分解、披露、另行複製、轉讓或部分或全部借出。
- 音頻資料不得用於第3條規定之外的目的;音頻資料不得用於非派特萊產品。
- 軟體資料不得用於第3條規定之外的目的;軟體資料不得用於非派特萊產品。
5. 披露資料和下載資料的注意事項
使用披露資料和/或下載資料前,請注意以下幾點:
- 並非所有派特萊發布的型號都會作為披露資料公開。
- 披露資料中包含的某些產品可能已停產或不再銷售。
- 披露資料基於相應產品發布時提供的原始資料。
- 派特萊保留確定披露資料的類型、內容及可用期限的權利。
- 軟體資料不支持所有計算機設備。某些計算機設備可能無法部分或全部導入軟體資料。
- CAD資料不保證相應產品的規格和/或性能。
- 派特萊不保證CAD資料中的圖紙與實際產品的一致性。
- CAD資料作為CAD資料交換的中間文件格式提供,並不支持所有應用程序。某些CAD應用程序可能無法部分或全部導入資料。
- 如果使用者計畫將下載資料出口、帶出日本或直接或間接提供給非日本居民,使用者必須遵守《日本外匯及外貿法》、《美國出口管理條例》及其他適用的法律法規,並採取所有必要程序。
6. 下載CAD資料
- 派特萊不保證從這些資料中提取的圖紙值與實際產品一致。有關產品規格和尺寸,請參考產品規格。
- 2D資料以DXF格式提供(版本R12/L12)。
- 3D資料以以下三種格式之一提供:
A. IGES格式;
B. STEP格式;
C. PARASOLID格式。
7. 下載產品規格資料
派特萊產品的安全使用注意事項包含在產品規格資料中或作為產品包裝中的硬拷貝附件單獨說明。然而,本網站上提供的產品規格資料僅包含產品規格資料,產品包裝中包含的安全注意事項信息不提供在本網站上。產品規格資料中的安全注意事項會隨法律要求的變更而更改,但產品規格資料中的安全注意事項是根據產品初次發布時的法律要求編制的,可能不是最新的。關於安全注意事項的詢問應直接聯繫派特萊客戶服務部門。
8. 終止或變更下載服務
本網站上的服務可能會撤銷,服務內容和條件可能會不經通知而變更。派特萊保留未經通知修訂條款的權利。修訂後的條款將在本網站上發布後立即生效,並適用於所有下載服務的使用。
9. 終止使用協議
如果派特萊發現使用者在使用本網站上的服務時違反了任何條款,或從事了違反公共秩序和道德或其他法律的行為,或誹謗派特萊,或在使用本網站服務時可能給派特萊造成損害的行為,派特萊可以終止與使用者的使用協議。在這種情況下,使用者應立即停止使用所有下載資料。當使用者失去派特萊網站會員身份時,本條款也同樣適用。
10. 責任限制
派特萊對使用者因使用或無法使用本網站服務而造成的任何直接或間接損失不承擔責任(包括但不限於資料損壞、操作暫停和業務信息丟失所造成的損失),即使在事先已知損害或第三方索賠的情況下。
