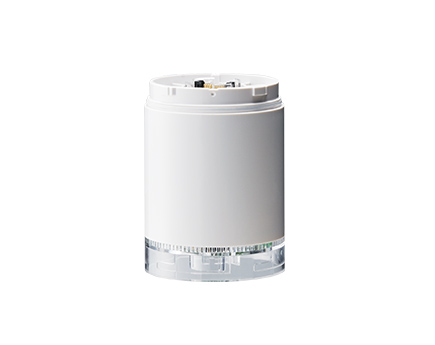

無線數據採集系統WD PRO發信器

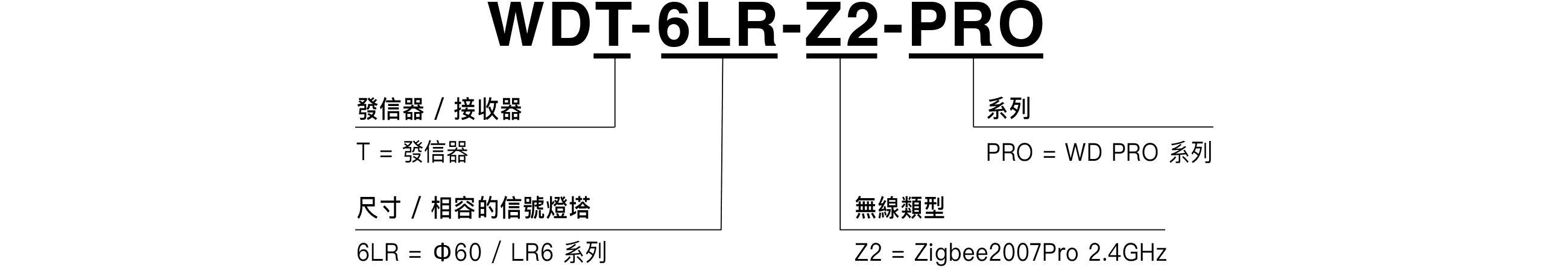

WDT-6LR-Z2-PRO

LR6信號燈專用發信器 可支援無線數據傳輸以及增加數據點訊息。

  • 無線 (Zigbee)
  • Φ60
  • 室內
  • 無線產品
  • IP65
  • 無線數據採集系統WD PRO發信器 WDT-6LR-Z2-PRO
WDT-6LR-Z2-PRO僅適用於WDB-D80S-PRO

可以將其安裝在WD PRO的發信器WDB-D80S-PRO上。

WD PRO無線數據採集系統是針對PATLITE信號燈所開發具經濟效益且適用於IIoT的產品。 該系統可使信號燈將設備狀態藉由無線方式傳輸到PC,用以進行即時監控和數據分析。 而,WD PRO不僅具備WD的所有功能,更提供額外的數據採集功能,同時還具有雙向無線通訊系統,使PC可以遠程控制信號燈。 借助此完整的網路解決方案,可以分析解決生產問題、加強監督控制、優化生產率並提高總體設備效率(OEE)。

    • 直接安裝在PATLITE的LR6信號燈上,即可實現無線數據傳輸到WD PRO接收器(WDR-LE-Z2-PRO)的功能。
    • 此發信器可以將多個設備聯網,從而進行收集數據封存和遠端監控。
    • 具有雙向無線通訊功能,可遠端PC觸發信號燈。
    • 無線傳輸來自外部接點(例如PLC或是switch)的訊息。
    • 使用條碼讀取器(barcode reader)等串行設備,最多可取得60個字節的串列數據,用以詳細紀錄員工數據並管控產品品質。
    • WD PRO系統可與您的工作場所中現有的WD系統網路通用。



產品規格

額定電壓 DC 24V
尺寸 Φ60mm
防護等級 IP65
無線通訊規格 2.4GHz Zigbee
可對應接收器 WDR-LE-Z2-PRO
