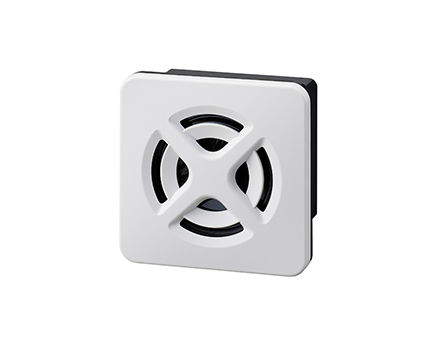

電子音警報器(面板安裝薄型IP65)
BD

適用於控制盤與工業設備的薄型電子音警報器,最大音量98dB,具備IP65防護、前面操作結構與32種內建音色。

  • 蜂鳴器
  • 警示音
  • 樂曲
  • 98dB
  • 室外
  • 室內
  • IP65
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD
  • 電子音警報器(面板安裝薄型IP65) BD

主要特色

98 dB 大音量輸出,54 mm 深度的薄型精巧設計

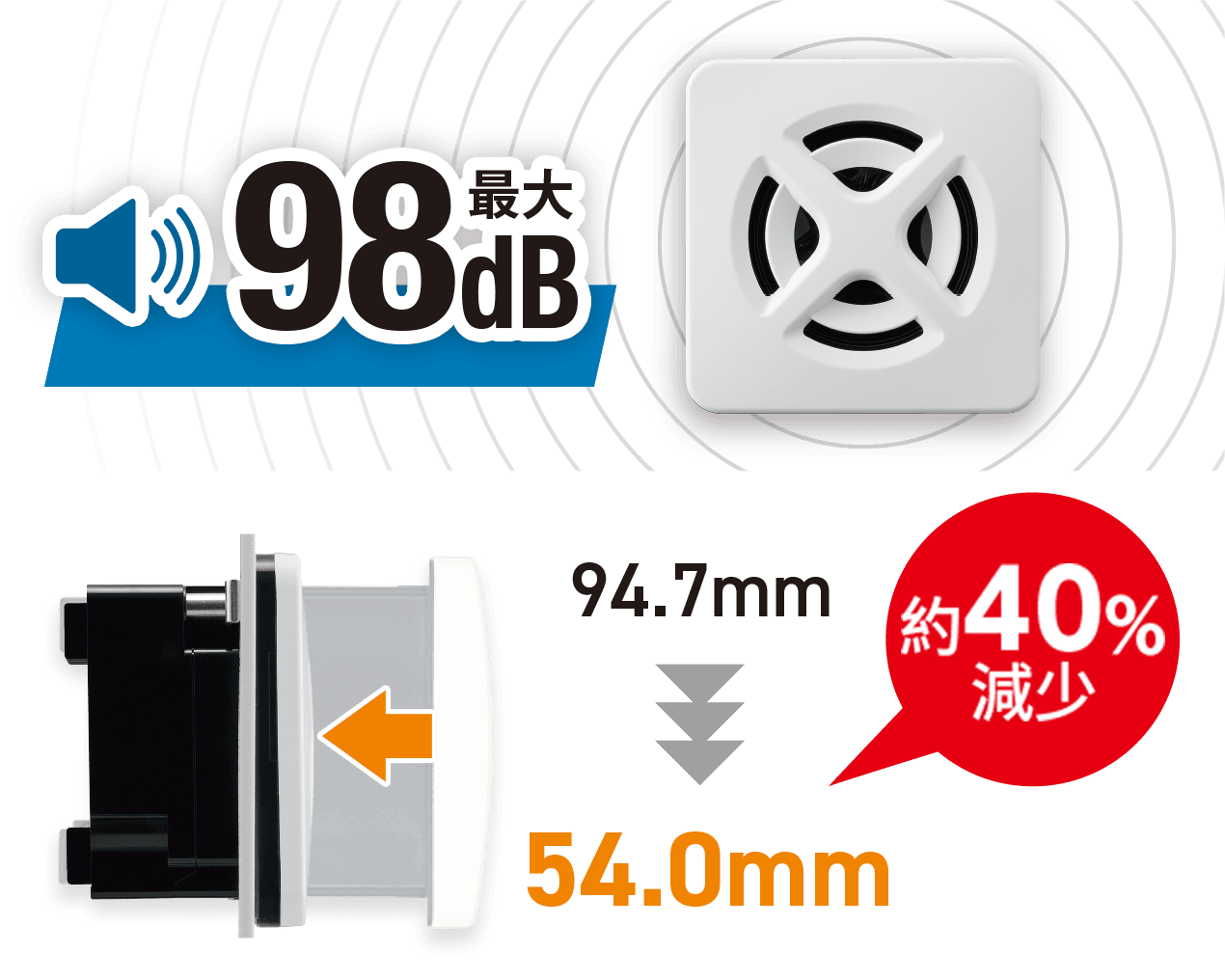

薄型高音量設計

在實現最高 98 dB(典型值) *1  大音量輸出的同時,採用深度僅 54.0 mm 的精巧設計,較上一代產品約減少 40% *2 。有助於節省控制盤及設備空間,即使在有限空間內也能輕鬆安裝。

  • 聲壓級會依所選聲音及使用環境而有所不同。
  • 與本公司上一代產品相比。

IP65 高防塵防水性能,可用於戶外環境

IP65 防塵防水性能

符合 IP65 防護等級。堅固耐用的設計可在有水氣或粉塵影響的工廠環境,以及戶外環境中安心使用。支援正向、側向及倒置安裝,可靈活因應各種安裝環境。
此防護等級適用於產品本體。嵌入面板安裝時的防水性能,取決於安裝條件及施工狀態,例如密封處理等。

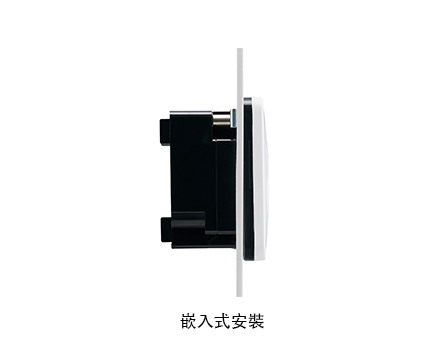

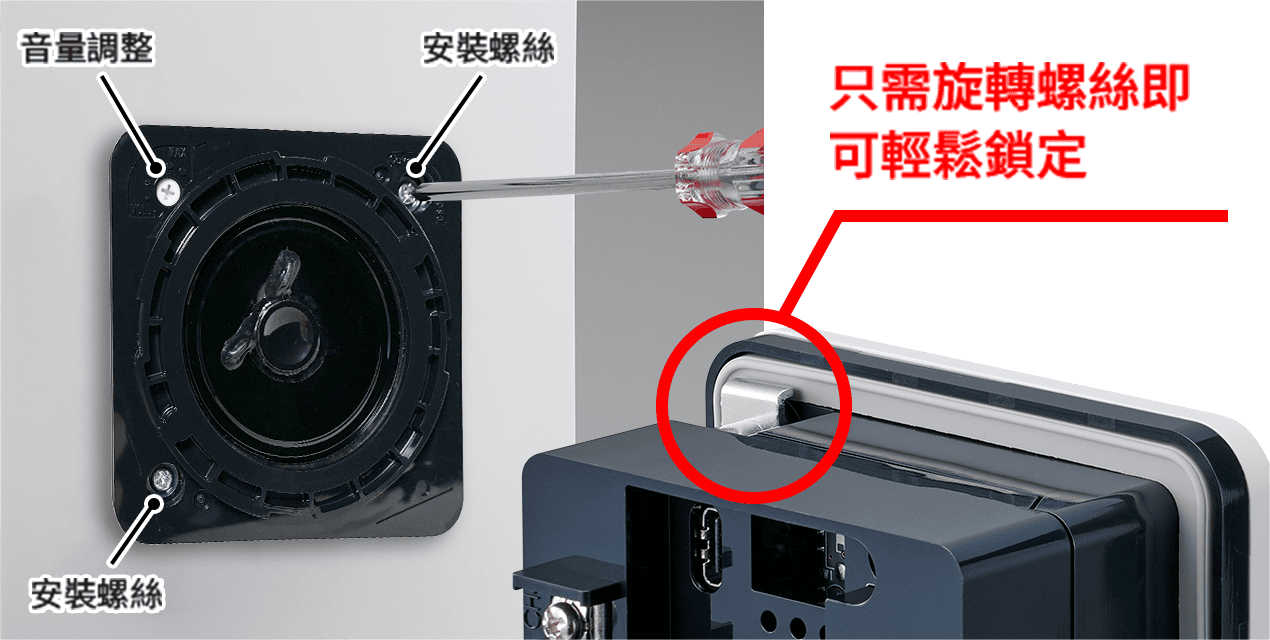

前方操作結構,減少安裝與調整工時

前方操作結構

採用前方鎖定結構,可從前方完成面板安裝、拆卸及音量調整,只需進行螺絲操作。無需從面板背面作業,可大幅減少安裝與維護工時。

內建 32 種聲音,支援位元輸入控制

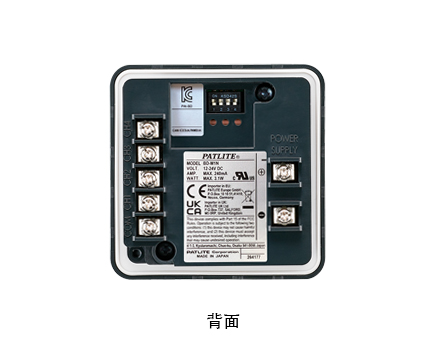

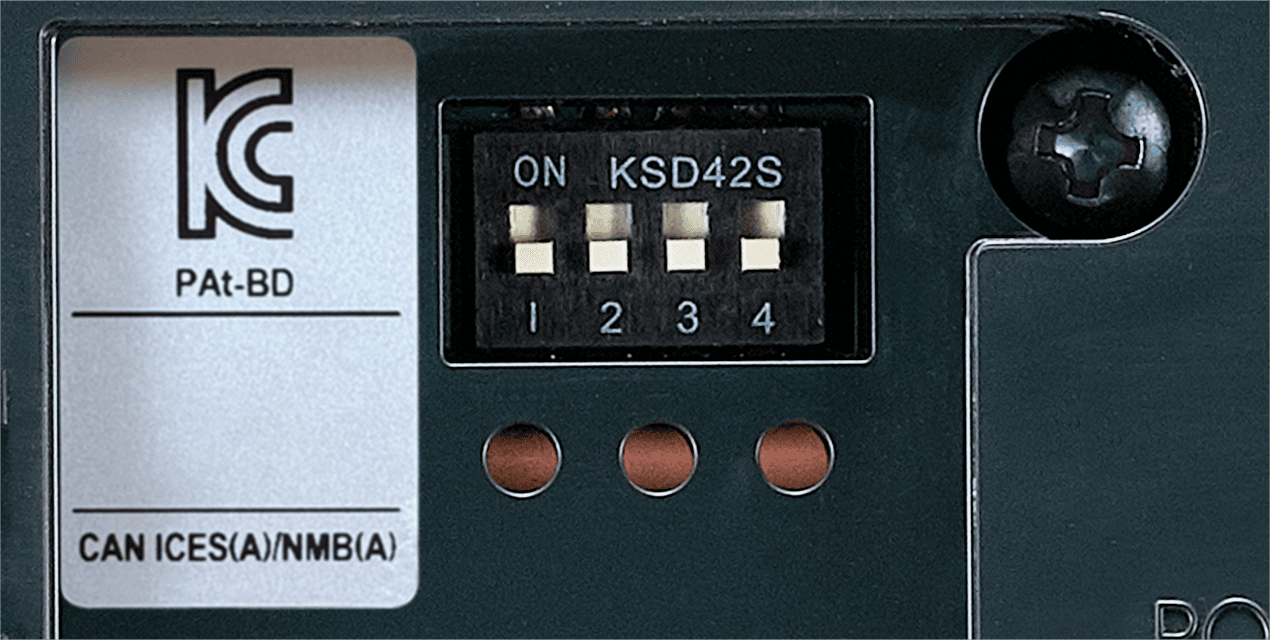

DIP 開關
聲音群組可透過 DIP 開關選擇

內建共 32 種聲音,包括警報音、旋律及提示音。可透過 DIP 開關從 8 個聲音群組中選擇,並可透過位元輸入分配最多 4 種聲音。單一機種即可滿足多種聲音報知需求。所有內建音源皆採用無版權音源。
本產品不支援上一代機種配備的透過 SD 卡更換音源功能。

4.5G 耐振性能,適用於振動較大的安裝環境

DC 12–24 V 型號(M1)具備 4.5G 耐振性能,可安裝於振動較大的設備周邊。

支援全球電源規格,標配 NPN/PNP 輸入相容性

支援 AC 100–240 V 全球電源規格,可簡化電源規格選擇及庫存管理。此外,DC 12–24 V 型號標配支援 NPN/PNP 電晶體輸入,適用於多種連接設備。
AC 100–240 V 型號僅支援 NPN。

內建聲音一覽(聲音群組)

可透過切換 DIP 開關設定,從以下聲音群組中選擇(出廠預設為群組 A)。

群組 CH1 CH2 CH3 CH4
A 嗶聲 斷續音 鈴聲 Galactic Motor
B Yelp 警報音 快速 Hi-Lo 音 旋律提示音 合成鋼琴音
C 斷續音 & 鈴聲 合成旋律 提示音 呼叫信號音
D 給愛麗絲 少女的祈禱 小步舞曲 安妮·蘿莉
E 倫敦鐵橋垮下來 Holdiridia 瑪莉有隻小綿羊 坎普敦賽馬
F 布穀鳥 村裡的鐵匠 在亞維農橋上 The Entertainer
G 孤挺花 莫札特第 40 號交響曲 寧靜的湖畔 快樂的音樂家
H 禁忌的遊戲 卡農 老爺鐘 聖母頌

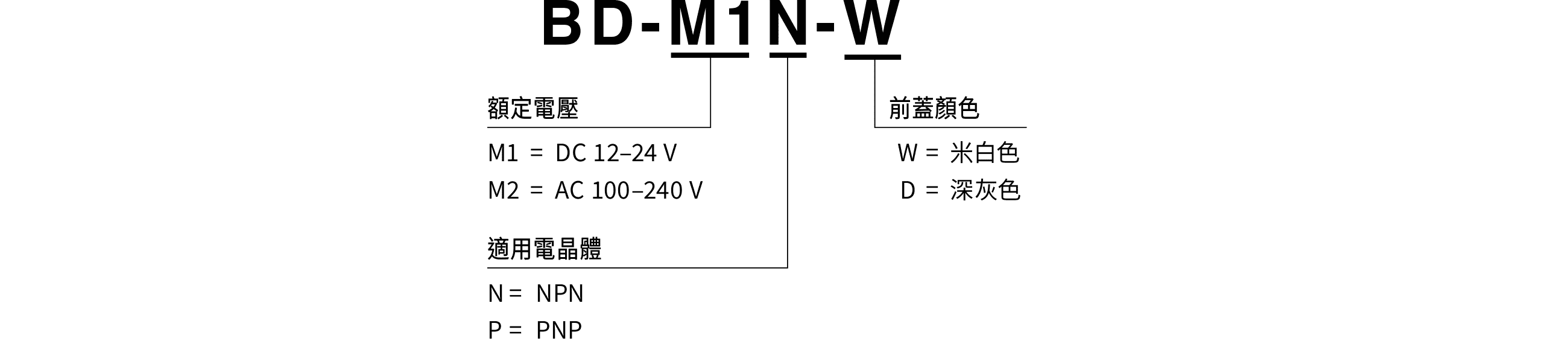

型號代碼

型號代碼

M2 僅支援 NPN

產品列表

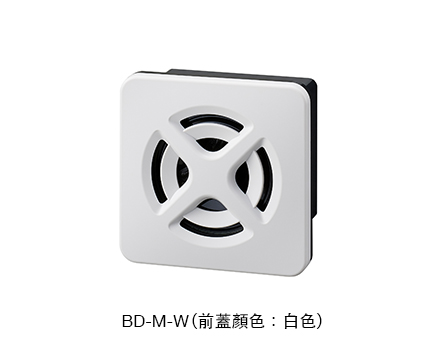

型號 額定電壓 適用電晶體 前蓋顏色

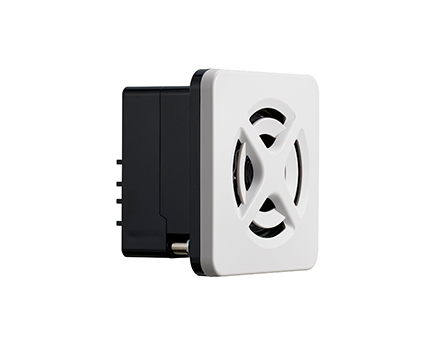

BD-M1N-W DC 12–24 V NPN 米白色

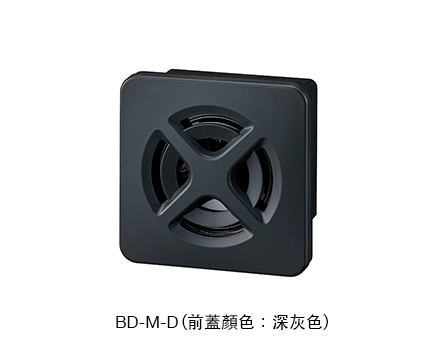

BD-M1N-D DC 12–24 V NPN 深灰色
BD-M1P-W DC 12–24 V PNP 米白色
BD-M1P-D DC 12–24 V PNP 深灰色
BD-M2-W AC 100–240 V NPN 米白色
BD-M2-D AC 100–240 V NPN 深灰色
