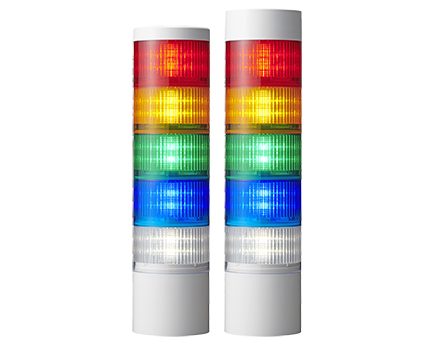

LED信號燈(Φ100mm)
LR10
多種燈光模式,室外也可使用的大型信號燈
- IO控制
- M12連接器
- 信號燈
- Φ100
- IP66
- IP69K
- 紅
- 黃
- 綠
- 藍
- 白
產品特點
多種燈光模式(長亮、閃爍、三回爆閃、迴轉)
除一般信號燈的長亮、閃爍外,還新增了三回爆閃以及無馬達迴轉的功能。可根據您的要求選擇最佳使用模式。
有關燈光模式影片,請點這裡

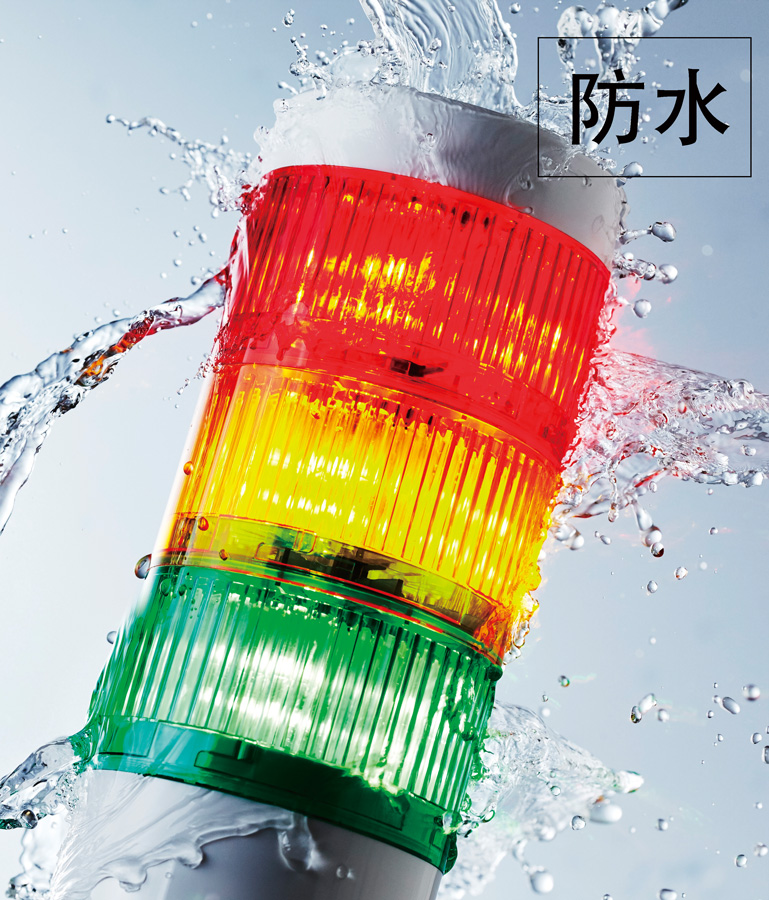

防護等級IP66、IP69K
即使在惡劣的環境,也可以放心使用
市面上信號燈最高防護等級
室內室外皆可使用,甚至需經常沖刷洗淨的食品工廠等場所,防塵防水也不在話下
防護等級
- IP6X
- 防塵(可以完全防止塵埃。)
- IPX6
- 強力水柱(噴頭從任何方向噴出的強力水流),不會造成損害。
- IP69K
- 80℃的熱水使用指定形狀的噴頭以80〜100BAR的水壓,14〜16升/分的水量沖刷樣品。
樣品與噴頭之間間隔10〜15cm,水方向在水平方向上為0°、30°、60°、90°、每個方位各持續30秒,在水平表面上旋轉樣品的同時進行操作,並確認沒有水侵入。
防護等級
- IP6X
- 防塵(可以完全防止塵埃。)
- IPX6
- 強力水柱(噴頭從任何方向噴出的強力水流),不會造成損害。
- IP69K
- 80℃的熱水使用指定形狀的噴頭以80〜100BAR的水壓,14〜16升/分的水量沖刷樣品。
樣品與噴頭之間間隔10〜15cm,水方向在水平方向上為0°、30°、60°、90°、每個方位各持續30秒,在水平表面上旋轉樣品的同時進行操作,並確認沒有水侵入。

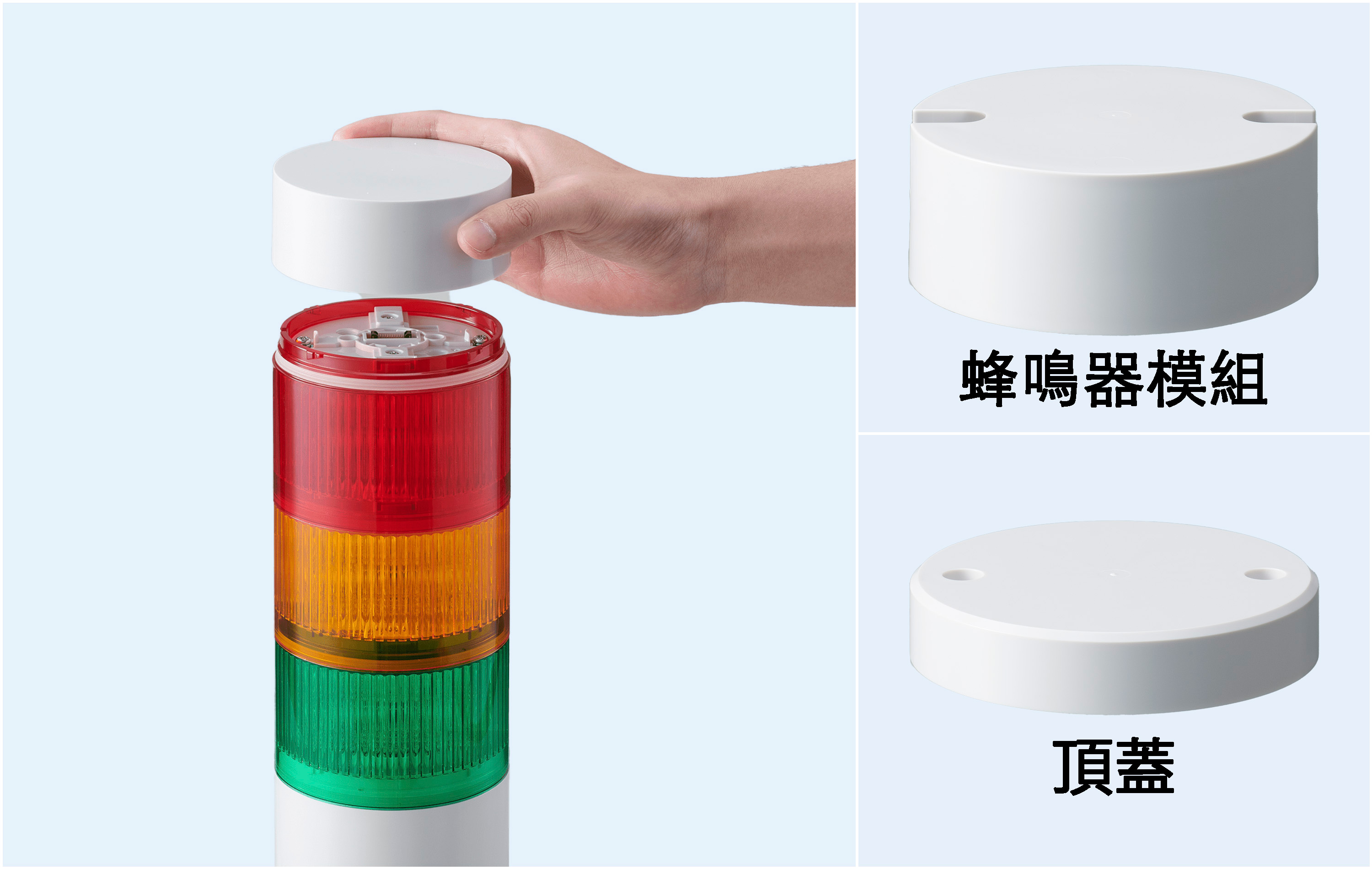

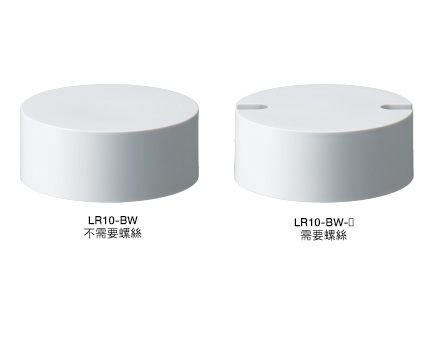

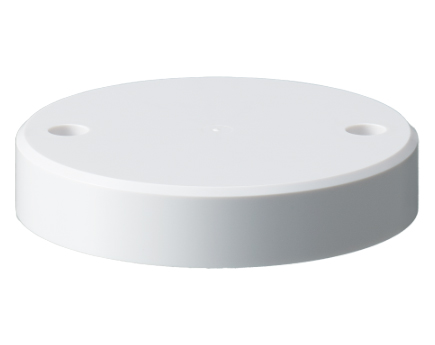

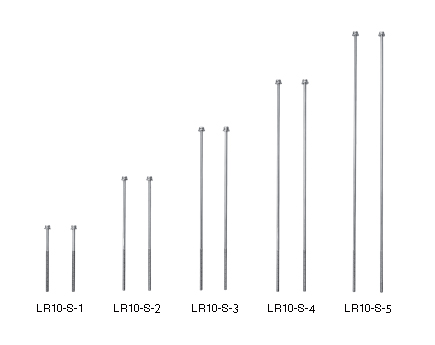

導桿固定頂蓋和蜂鳴器模組為可加購之選購品。
更換加購的頂蓋、蜂鳴器模組時,請先將導桿取出,卡榫對準後,再將導桿放入與產品固定,以防此掉落。

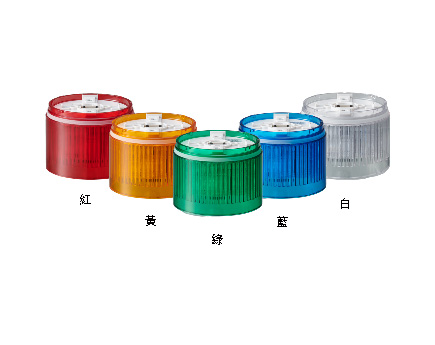

若需要不同燈色組合,請來信與我們聯絡

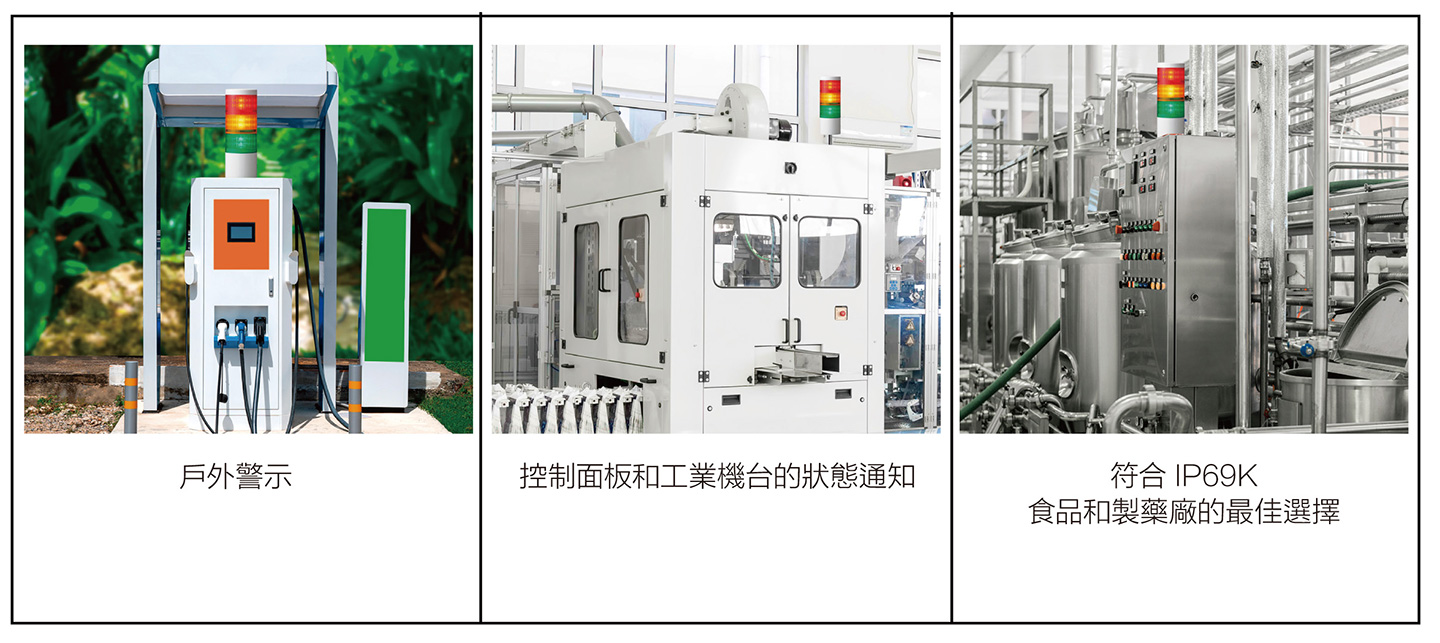

應用案例

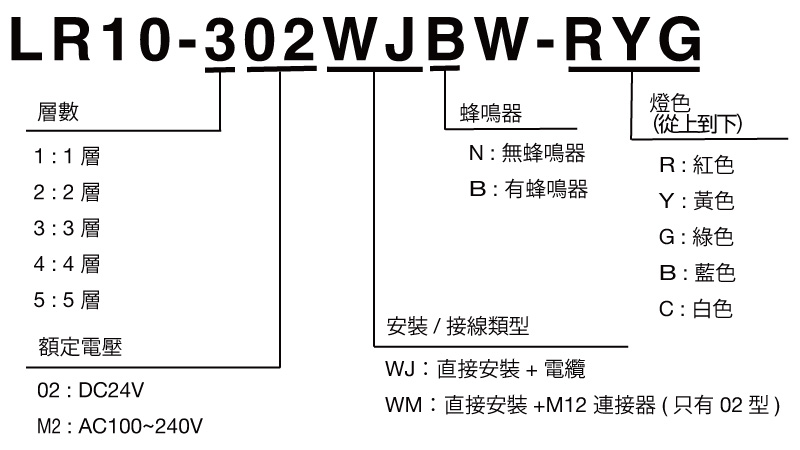

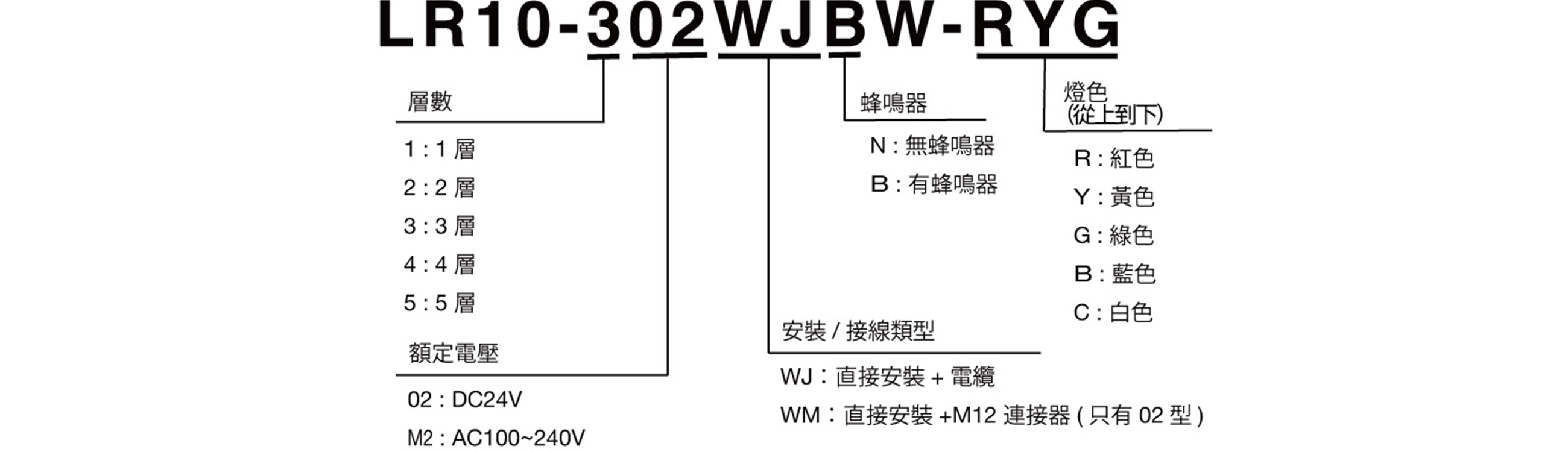

如何選型

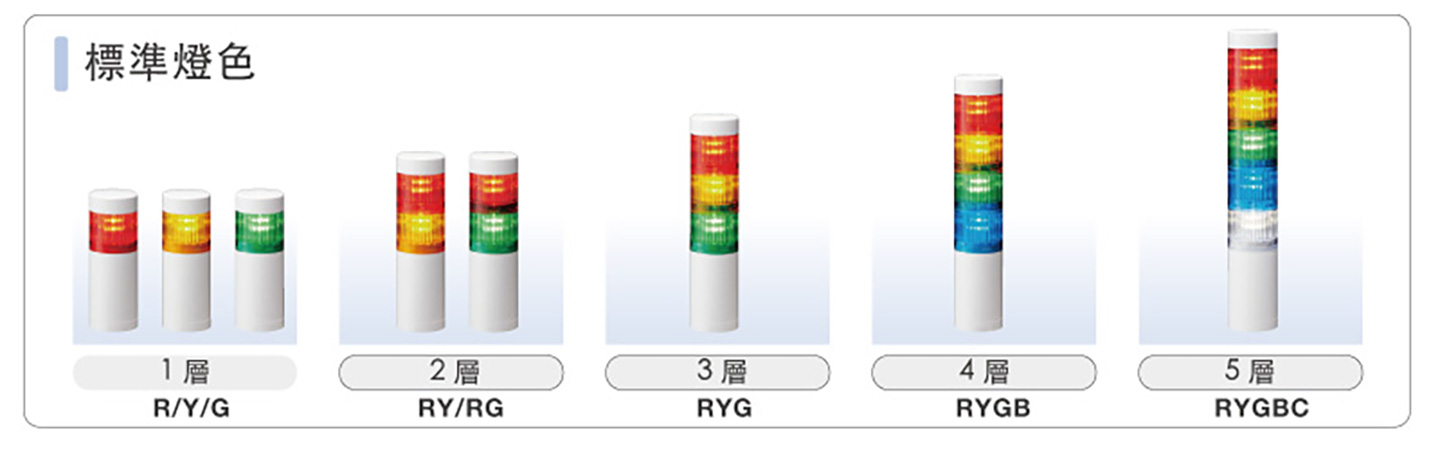

產品一覽表
型號 | 層數 | 額定電壓 | 蜂鳴器 | 燈色 |
---|---|---|---|---|
LR10-102WJNW-R/Y/G | 1 | DC24V | 無蜂鳴器 | 紅色/黃色/綠色 |
LR10-202WJNW-RY/RG | 2 | 紅色・黃色/紅色・綠色 | ||
LR10-302WJNW-RYG | 3 | 紅色・黃色・綠色 | ||
LR10-402WJNW-RYGB | 4 | 紅色・黃色・綠色・藍色 | ||
LR10-502WJNW-RYGBC | 5 | 紅色・黃色・綠色・藍色・白色 | ||
LR10-1M2WJNW-R/Y/G | 1 | AC100-240V | 紅色/黃色/綠色 | |
LR10-2M2WJNW-RY/RG | 2 | 紅色・黃色/紅色・綠色 | ||
LR10-3M2WJNW-RYG | 3 | 紅色・黃色・綠色 | ||
LR10-4M2WJNW-RYGB | 4 | 紅色・黃色・綠色・藍色 | ||
LR10-5M2WJNW-RYGBC | 5 | 紅色・黃色・綠色・藍色・白色 | ||
LR10-102WJBW-R/Y/G | 1 | DC24V | 有蜂鳴器 | 紅色/黃色/綠色 |
LR10-202WJBW-RY/RG | 2 | 紅色・黃色/紅色・綠色 | ||
LR10-302WJBW-RYG | 3 | 紅色・黃色・綠色 | ||
LR10-402WJBW-RYGB | 4 | 紅色・黃色・綠色・藍色 | ||
LR10-502WJBW-RYGBC | 5 | 紅色・黃色・綠色・藍色・白色 | ||
LR10-1M2WJBW-R/Y/G | 1 | AC100-240V | 紅色/黃色/綠色 | |
LR10-2M2WJBW-RY/RG | 2 | 紅色・黃色/紅色・綠色 | ||
LR10-3M2WJBW-RYG | 3 | 紅色・黃色・綠色 | ||
LR10-4M2WJBW-RYGB | 4 | 紅色・黃色・綠色・藍色 | ||
LR10-5M2WJBW-RYGBC | 5 | 紅色・黃色・綠色・藍色・白色 | ||
LR10-302WMNW-RYG | 3 | DC24V (M12 連接器) | 無蜂鳴器 | 紅色・黃色・綠色 |
LR10-02WJNW | 0 | DC24V | 無蜂鳴器 | 無LED模組 |
LR10-M2WJNW | 0 | AC100-240V | 無蜂鳴器 | 無LED模組 |
LR10-WMNW | 0 | DC24V (M12 連接器) | 無蜂鳴器 | 無LED模組 |
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
2D CAD / 3D CAD
-
3D_CAD[IGS]
-
3D_CAD[STEP]
-
3D_CAD[x_t]
產品規格
更換零件
LR10
LR10
更換零件
分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
---|---|---|---|---|---|---|
|
GA0001577-F1 | 1 | ||||
|
GA0001587-F1 | 1 | ||||
|
GA0001588-F1 | 2~7 依照您的需求購買 |
