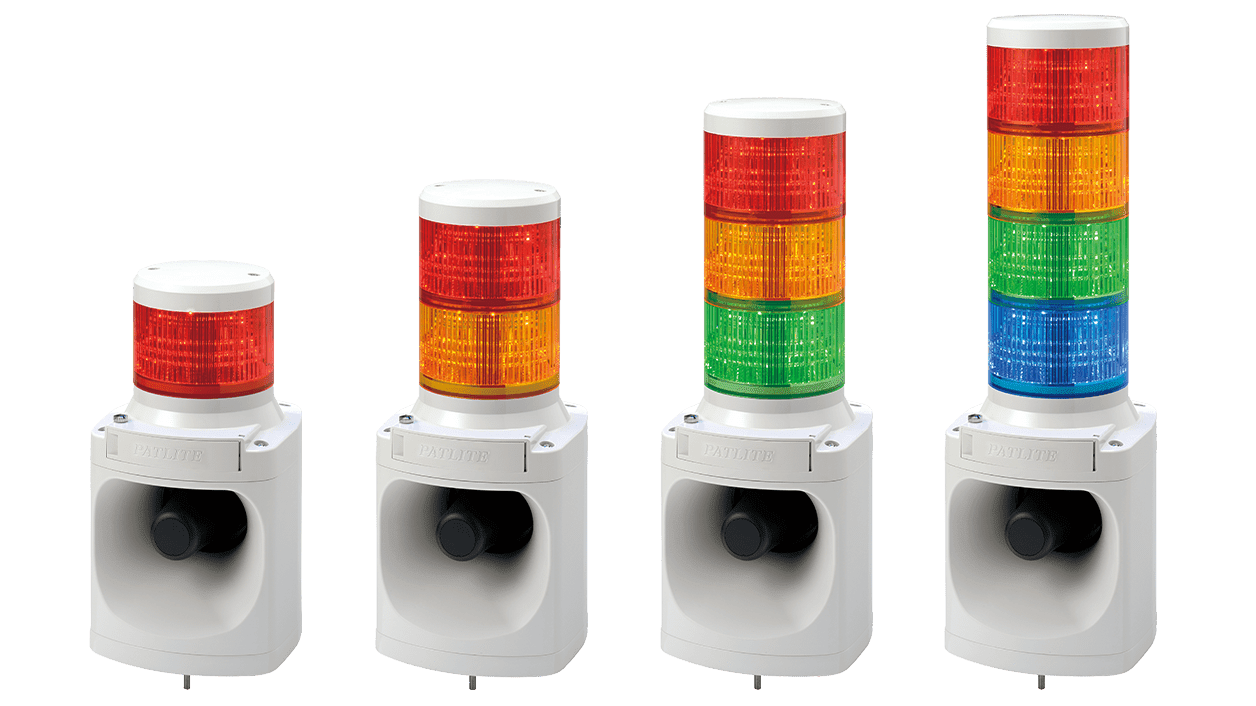

聲光一體多層信號燈
LKEH-FA/C/D/E
內建高音量蜂鳴器的 LED 多層信號燈,最大音壓達 105dB,適合安裝於大型設備或高處位置。採用具抗衝擊與耐高溫特性的聚碳酸酯燈罩,表面無凹槽設計可防止灰塵累積。具備音量調節、SD 卡音組變更、NPN 開路集電極驅動等多樣功能。24V 機型符合 CE 規範,整體符合歐盟 RoHS 指令,具備 IP53 防護等級,適用於含灰塵與濕氣的工業環境。
- IO控制
- 信號燈
- Φ100
- 長亮
- 閃爍
- 聲光合一
- 警示音
- 樂曲
- 105dB
- 室內
- IP53
- 紅
- 黃
- 綠
- 藍
- 白
產品特點
產品特點
LKEH 系列為結合蜂鳴器與信號燈的複合型產品,提供高分貝輸出及多樣化音源選擇,滿足現場多元需求。
- 搭載超高亮度 LED與 Ø100mm 大型透鏡設計,遠距離亦清晰可辨。
- 具備2G 抗振結構,可於高振動環境中穩定運作。
- 透過單一共線即可控制燈號與音源,配線簡便。
- 符合CE、RoHS、IP53 等國際標準(UL、c-UL 僅限指定機型)。
- 音量可於 0〜105dB(距離 1 公尺) 間調整,靈活因應不同應用場域。
- LED 透鏡採光滑面設計,兼具耐用性與防塵性。
注意:LKEH-A、LKEH-C、LKEH-D 為 PATLITE 公司於日本境內註冊之型號。
如需詳細資訊,請透過上方「聯絡我們」連結聯繫台灣派特萊業務人員。
產品規格
外徑尺寸 | Ø100mm |
---|---|
額定電壓 | 直流 24V 交流 100V 交流 220V |
內建音源 | 台灣僅限銷售 LKEH-FE 內建 32 種蜂鳴音(詳見音源一覽) 可選擇 8 組音源組合 每組包含 4 種音源 |
音量輸出 | 最大 105dB(距離 1 公尺),音量可調整 |
本體結構 | 出廠前預組裝完成,依照選購燈罩顏色接線後可立即使用,亦可另行更換燈罩 |
本體顏色 | 米白色 |
燈罩顏色 | 紅色 黃色 綠色 藍色 白色 |
燈罩材質 | 聚碳酸酯(PC) |
防護等級 | IP53 |

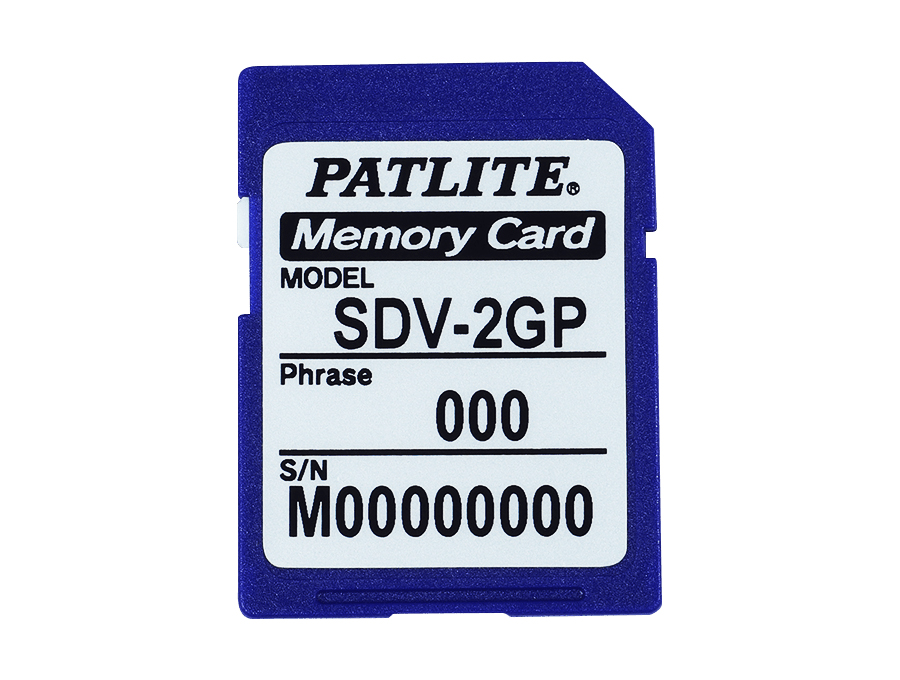

選購配件 | SD 記憶卡(型號:SDV-2GP) |
聲音/音效樣本
如何選型

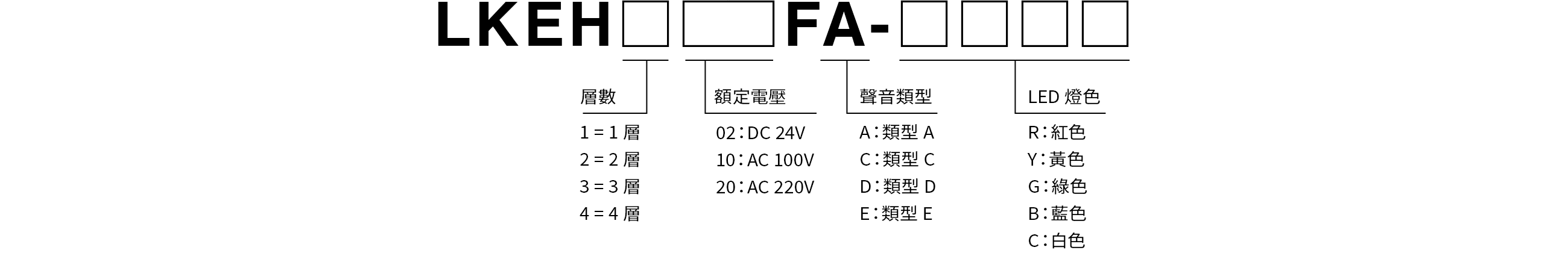

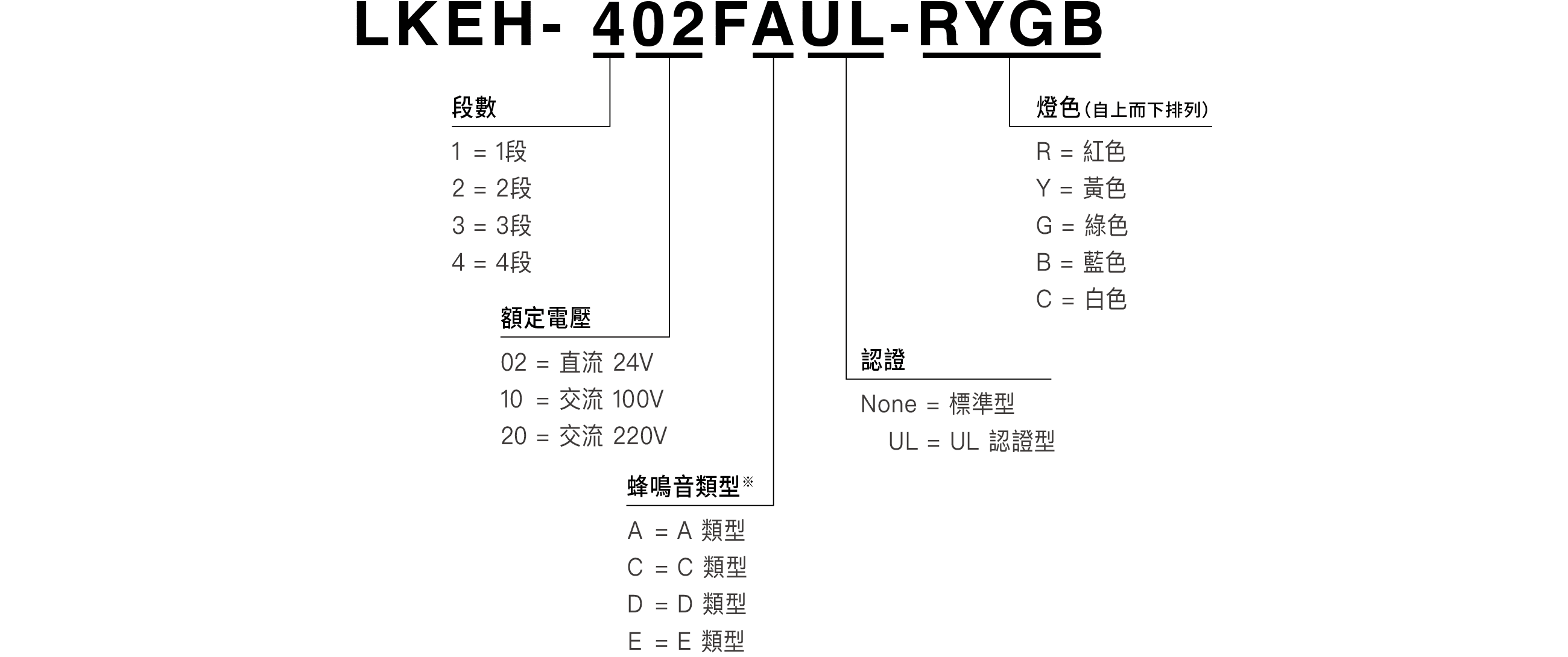

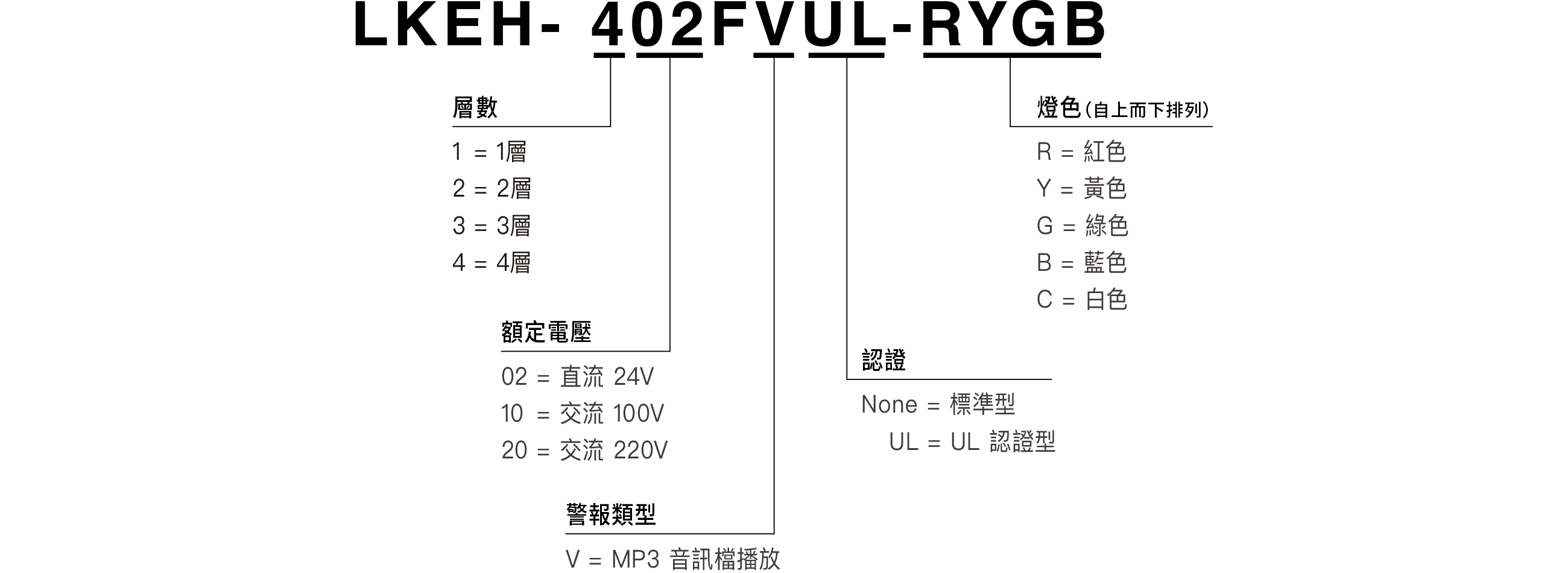

型號構成

詳細音源選擇資訊請參閱綜合型錄中的「蜂鳴音選擇表」。
產品型號一覽
型號 | 段數 | 額定電壓 | 蜂鳴音類型 | UL 認證 | 燈色 |
---|---|---|---|---|---|
LKEH-102F □ -R/Y/G/B/C | 1 | 直流 24V | A / C / D / E | - | 紅 / 黃 / 綠 / 藍 / 白 |
LKEH-110F □ -R/Y/G/B/C | 1 | 交流 100V | - | 紅 / 黃 / 綠 / 藍 / 白 | |
LKEH-120F □ -R/Y/G/B/C | 1 | 交流 220V | - | 紅 / 黃 / 綠 / 藍 / 白 | |
LKEH-202F □ -RY/RG | 2 | 直流 24V | - | 紅+黃 / 紅+綠 | |
LKEH-210F □ -RY/RG | 2 | 交流 100V | - | 紅+黃 / 紅+綠 | |
LKEH-220F □ -RY/RG | 2 | 交流 220V | - | 紅+黃 / 紅+綠 | |
LKEH-302F □ -RYG | 3 | 直流 24V | - | 紅+黃+綠 | |
LKEH-310F □ -RYG | 3 | 交流 100V | - | 紅+黃+綠 | |
LKEH-320F □ -RYG | 3 | 交流 220V | - | 紅+黃+綠 | |
LKEH-402F □ -RYGB | 4 | 直流 24V | - | 紅+黃+綠+藍 | |
LKEH-410F □ -RYGB | 4 | 交流 100V | - | 紅+黃+綠+藍 | |
LKEH-420F □ -RYGB | 4 | 交流 220V | - | 紅+黃+綠+藍 | |
LKEH-102F □ UL-R/Y/G/B/C | 1 | 直流 24V | ✔ | 紅 / 黃 / 綠 / 藍 / 白 | |
LKEH-202F □ UL-RY/RG | 2 | 直流 24V | ✔ | 紅+黃 / 紅+綠 | |
LKEH-302F □ UL-RYG | 3 | 直流 24V | ✔ | 紅+黃+綠 | |
LKEH-402F □ UL-RYGB | 4 | 直流 24V | ✔ | 紅+黃+綠+藍 |
當多台裝置同時啟用時,蜂鳴音啟動時機可能會略有差異。
本產品不建議用於車輛相關應用。
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
使用說明書
2D CAD / 3D CAD
更換零件
LKEH-FA/C/D/E
LKEH-FA/C/D/E
更換零件
分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
---|---|---|---|---|---|---|
![]() |
B32310054-F1 | 1 | ||||
|

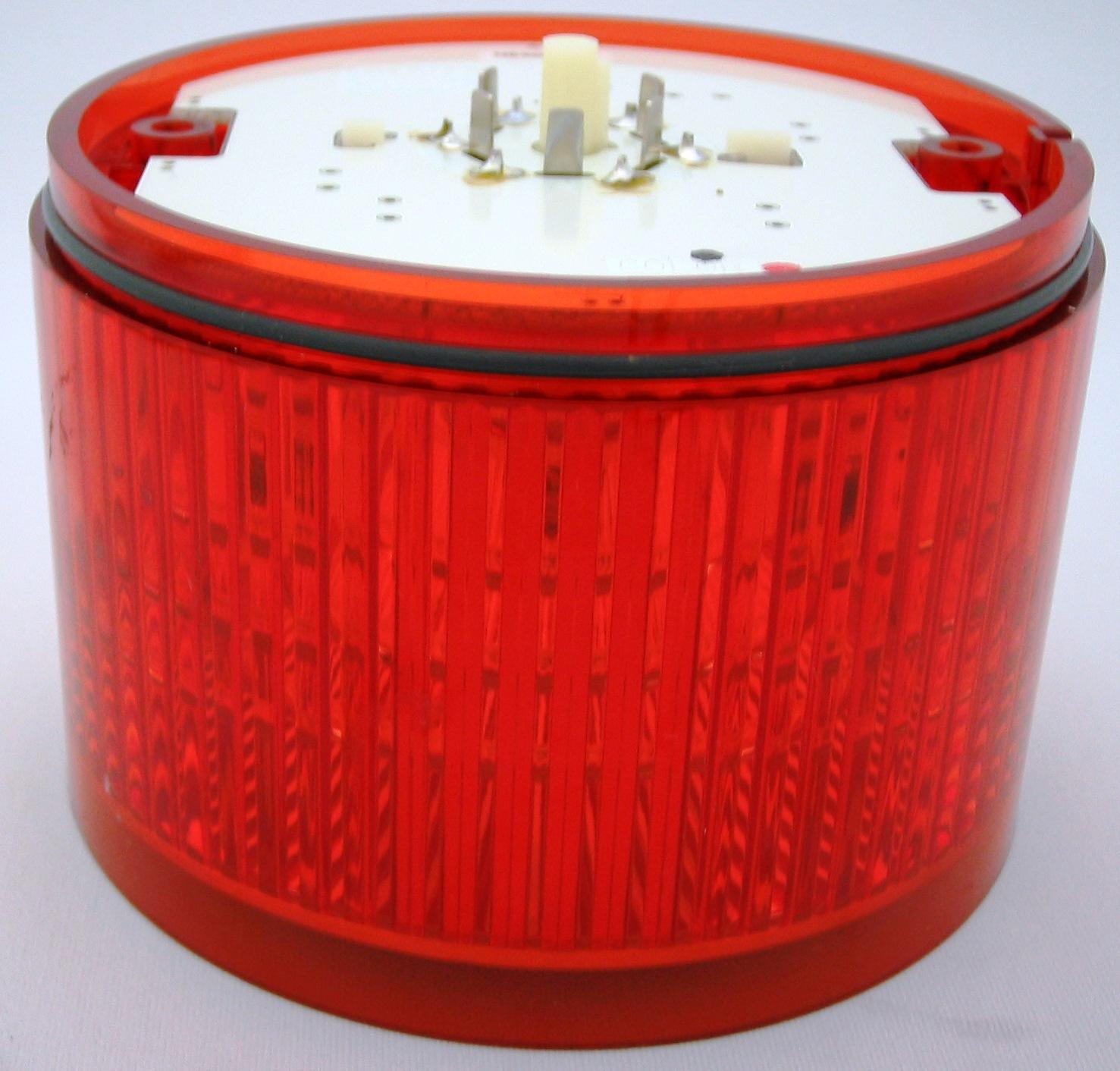

B72100151-1F1 | 1~4:依照您的需求購買 | ||||
|

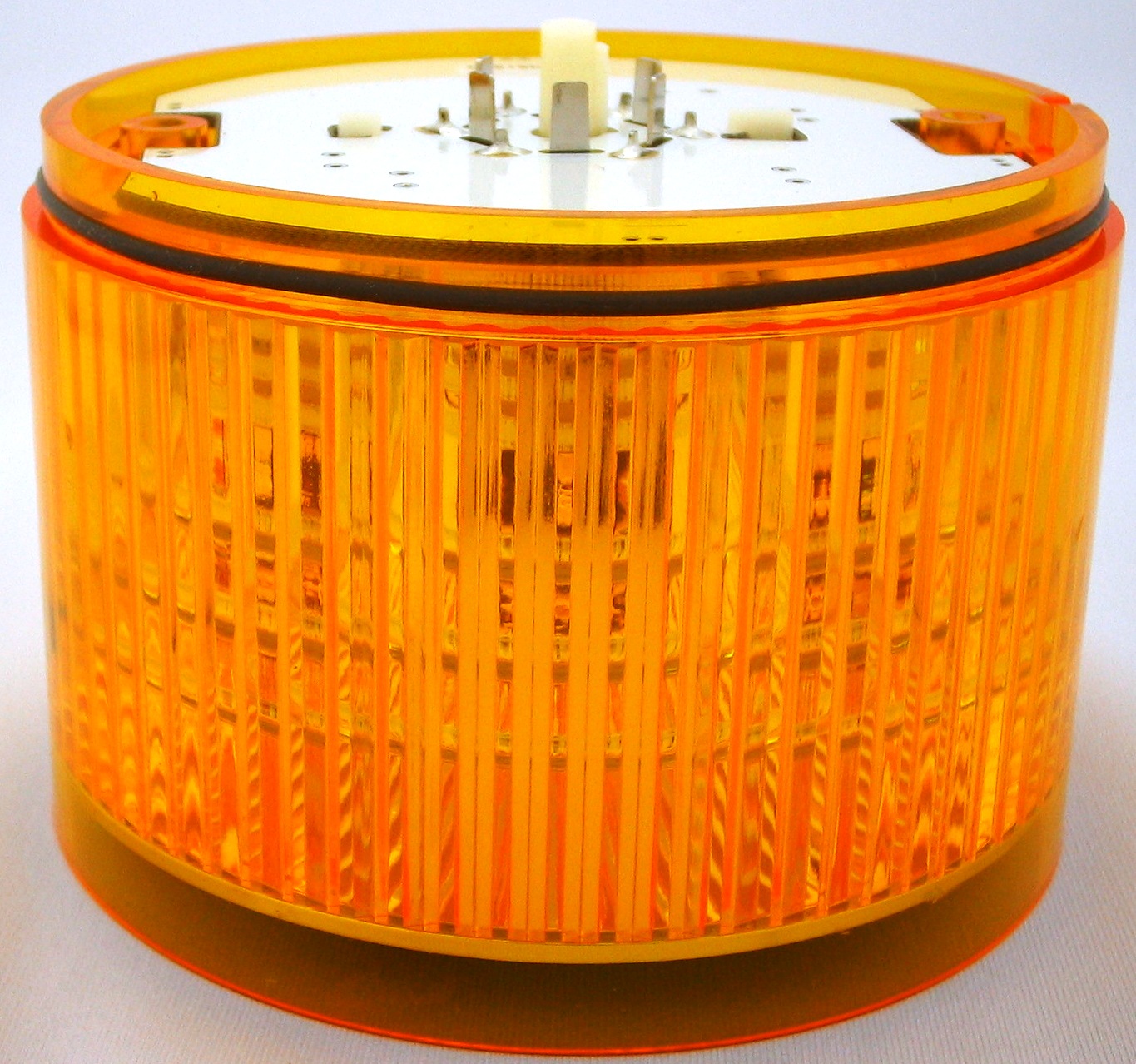

B72100151-2F1 | 1~4:依照您的需求購買 | ||||
|

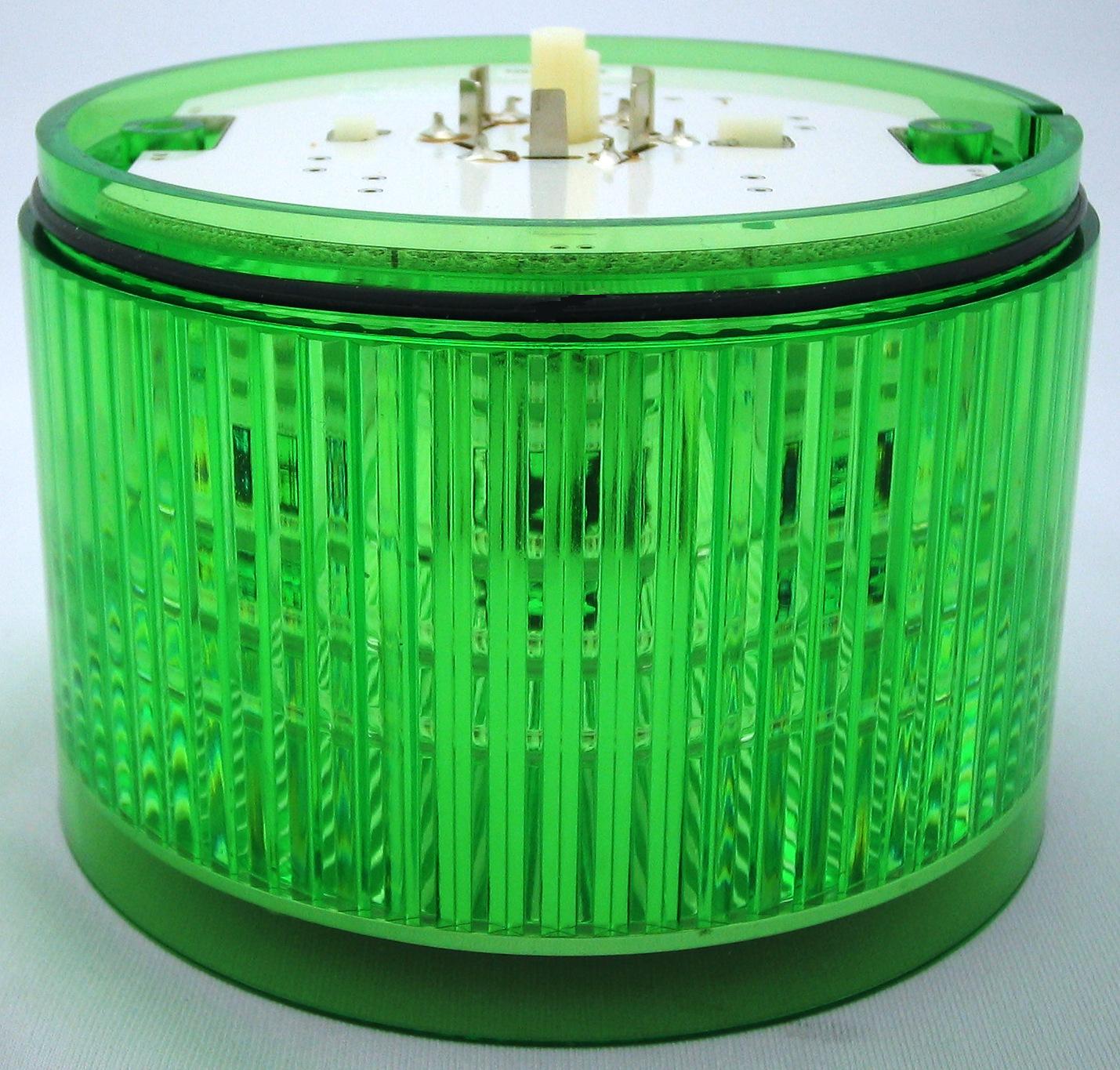

B72100151-3F1 | 1~4:依照您的需求購買 | ||||
|

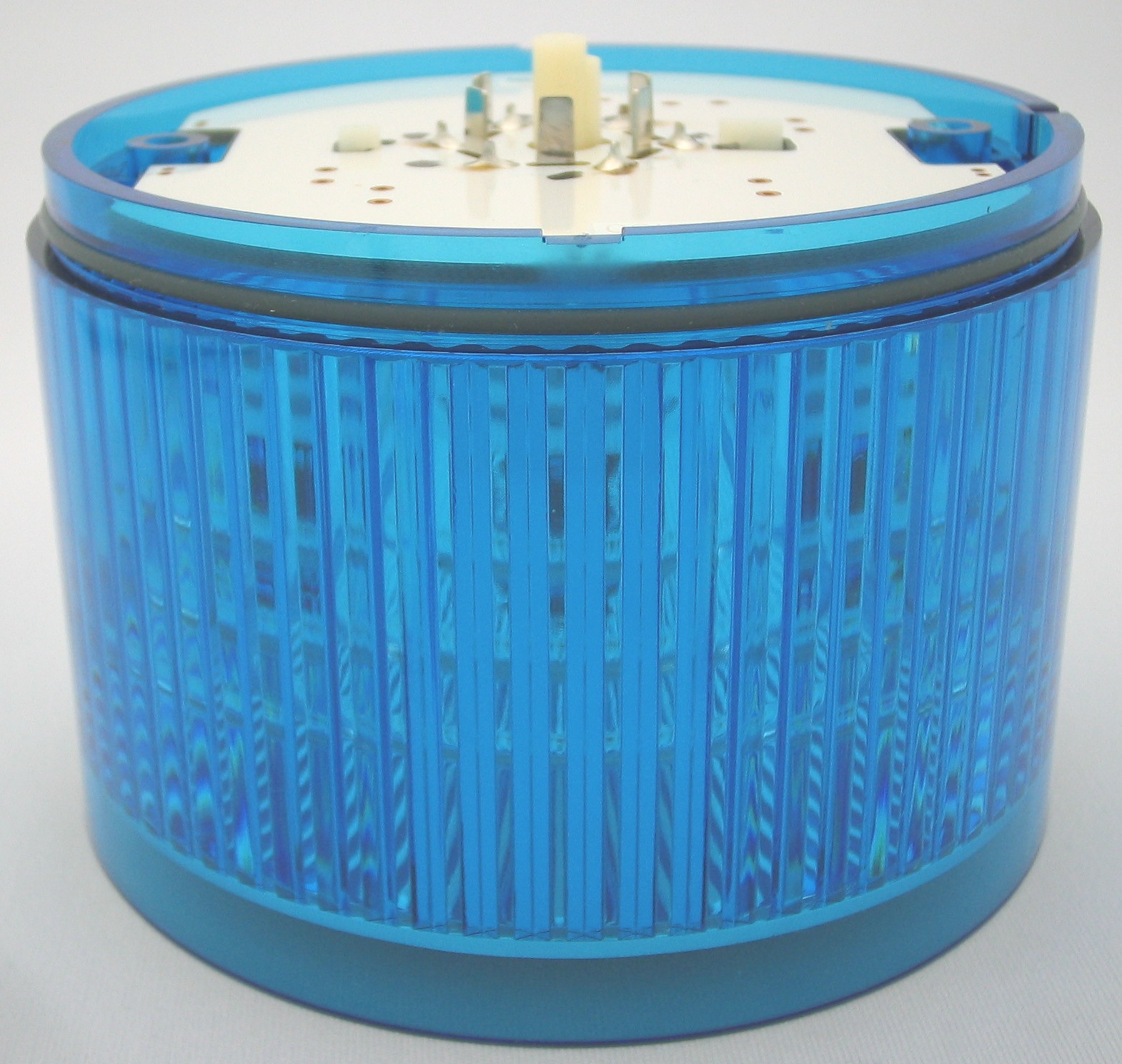

B72100151-4F1 | 量 1~4:依照您的需求購買 | ||||
|

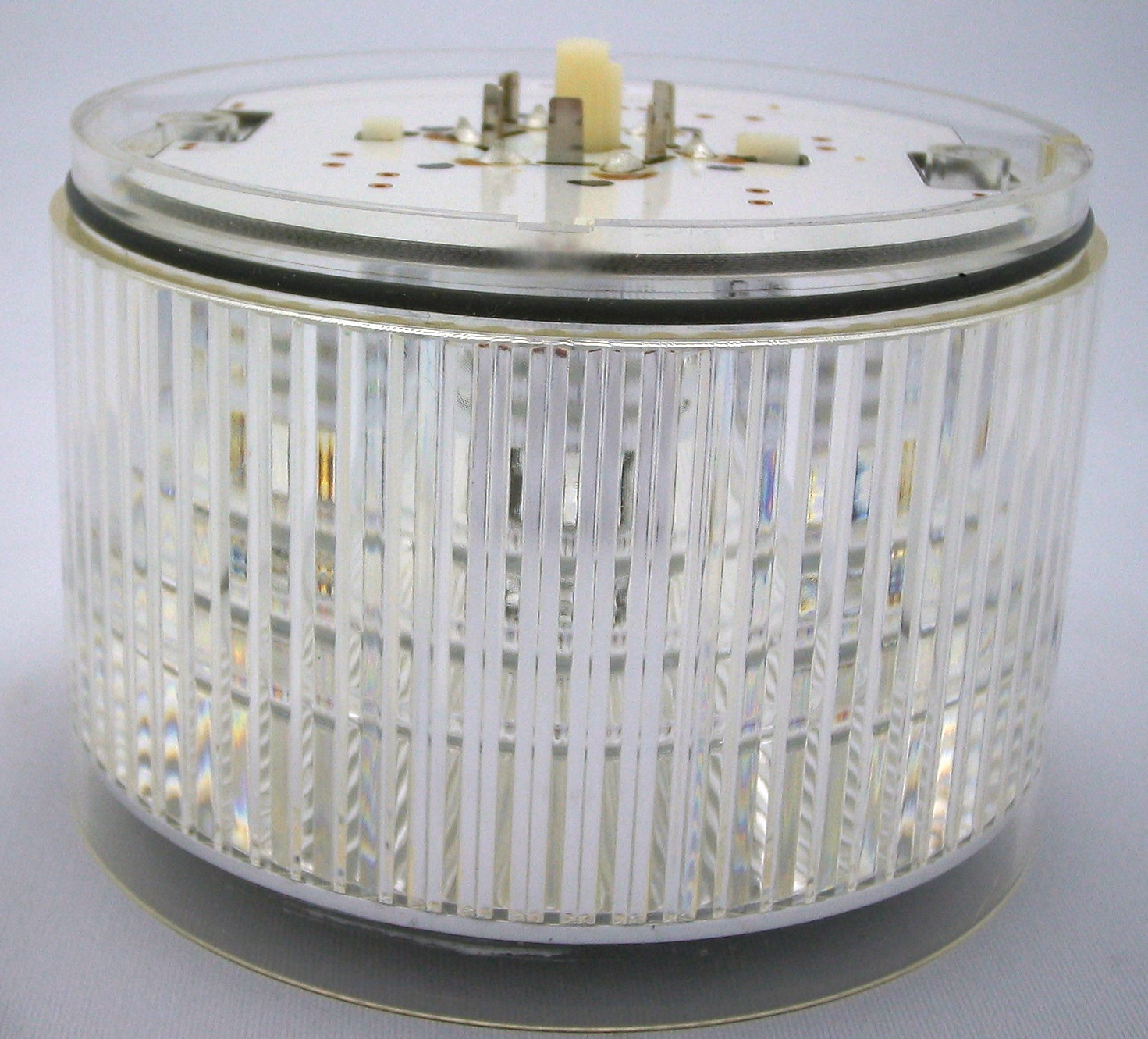

B72100151-7F1 | 1~4:依照您的需求購買 | ||||
|
B62910033-1F2 | 2 |
固定導桿:1層。附墊片、O型圈組〔各2件〕。M4×87mm。 |
|||
|
B62910033-2F2 | 2 |
固定導桿:2層。附墊片、O型圈組〔各2件〕。M4×147mm。 |
|||
|

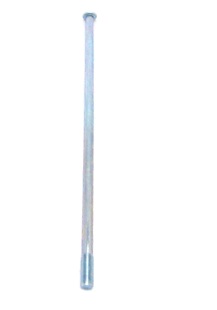

B62910033-3F2 | 2 |
固定導桿:3層。附墊片、O型圈組〔各2件〕。M4×207mm。 |
|||
|

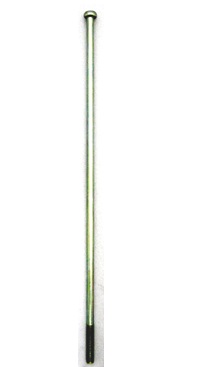

B62910033-4F2 | 2 |
固定導桿:4層。附墊片、O型圈組〔各2件〕。M4×267mm。 |
|||
![]() |
C21100087-F1 | 1 |
