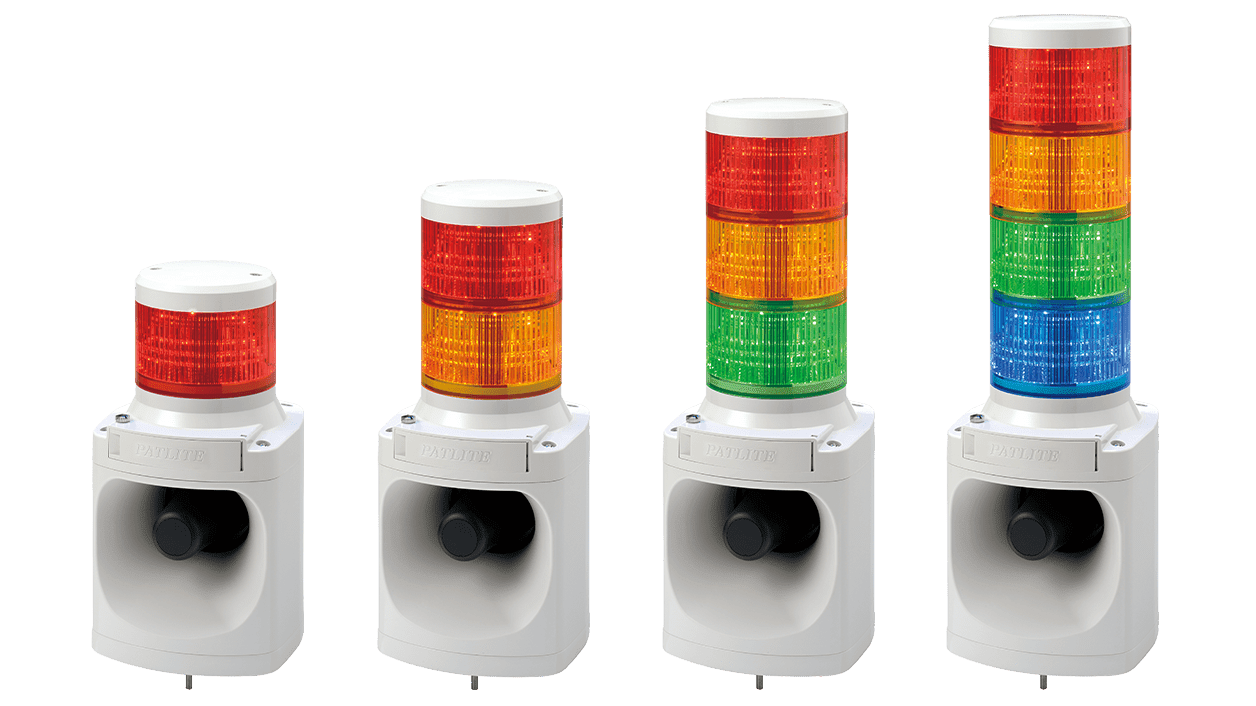

內建MP3語音播報的大音量聲光一體多層信號燈
LKEH-FV
整合LED多層信號燈與大音量喇叭,支援MP3語音播放,適用於工業設備的運作狀態顯示。採用耐衝擊、耐高溫的聚碳酸酯燈罩,具備IP53防護等級,可透過SD卡更換語音訊息。支援NPN開路集極輸入,符合RoHS與CE(限24V)規範,適用於高塵、高濕等嚴苛環境。
- IO控制
- 信號燈
- Φ100
- 長亮
- 閃爍
- 聲光合一
- MP3語音
- 105dB
- 室內
- IP53
- 紅
- 黃
- 綠
- 藍
- 白
產品特點
LKEH 系列為大型號角與信號燈的結合,提供更強大的聲光警示功能。
若欲使用 LKEH-FV 型號,請先取得專用的播放清單編輯軟體。
如需透過軟體輸入語音合成資料,請聯絡您所在地區之派特萊海外據點。
播放清單編輯器將由當地據點提供。
- 採用超高亮度 LED 與 Φ100mm 透鏡設計,遠距可視性佳。
- 具備堅固的 2G 耐震結構,適用於高振動環境。
- LED 燈與聲音輸出僅需一條共用線即可控制,簡化配線作業。
- 符合 CE、RoHS、IP53 標準(UL、c-UL 認證申請中)。
- 支援 SD 記憶卡現場編輯功能(另售)(LKEH-FV)
最大音訊容量 63 秒(64kbps),支援 5 組位元輸入或最多 31 組多元輸入聲音頻道。 - 音量可從 0 至 105dB(於距離 1 公尺處)連續調整,因應不同作業環境。
- LED 透鏡表面採用光滑設計,外觀簡潔易於清潔。
產品規格
尺寸 | - 直徑 100mm |
額定電壓 | - 直流 24V - 交流 100V - 交流 220V |
聲音樣式 | - LKEH-FV:最大錄音總長 63 秒,出廠預錄 5 組位元輸入頻道,或支援 31 組多元輸入頻道 內部音訊處理使用來自 Fraunhofer IIS 與 Thompson Licensing 的 MPEG Layer-3 音訊編碼技術 |
音量 | - 最大音壓 105dB(距離 1 公尺),具音量可調功能 |
機體構成 | - 出廠預組裝與預配線,適用於指定模組色彩,購後可更換透鏡 |
本體顏色 | - 米白色 |
燈罩顏色 | - 紅色 - 黃色 - 綠色 - 藍色 - 白色 |
燈罩材質 | - 聚碳酸酯樹脂 |
防護等級 | - IP53 |
可選配件 | - SDV-2GP |

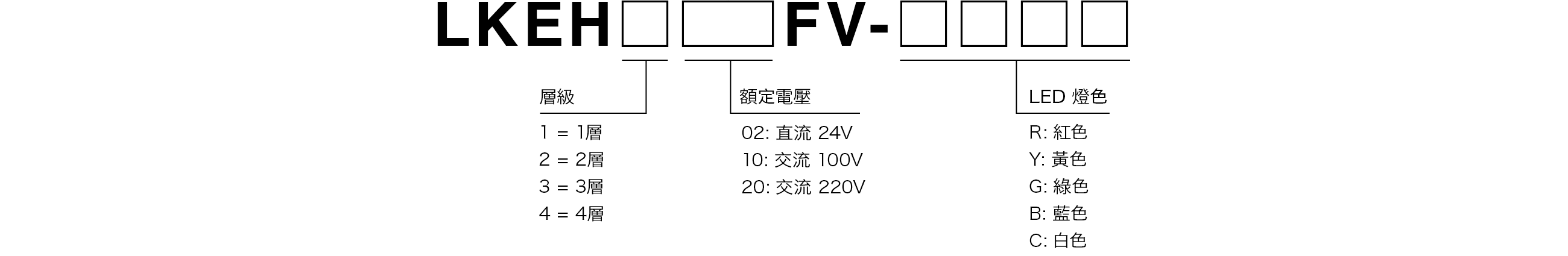

如何選型

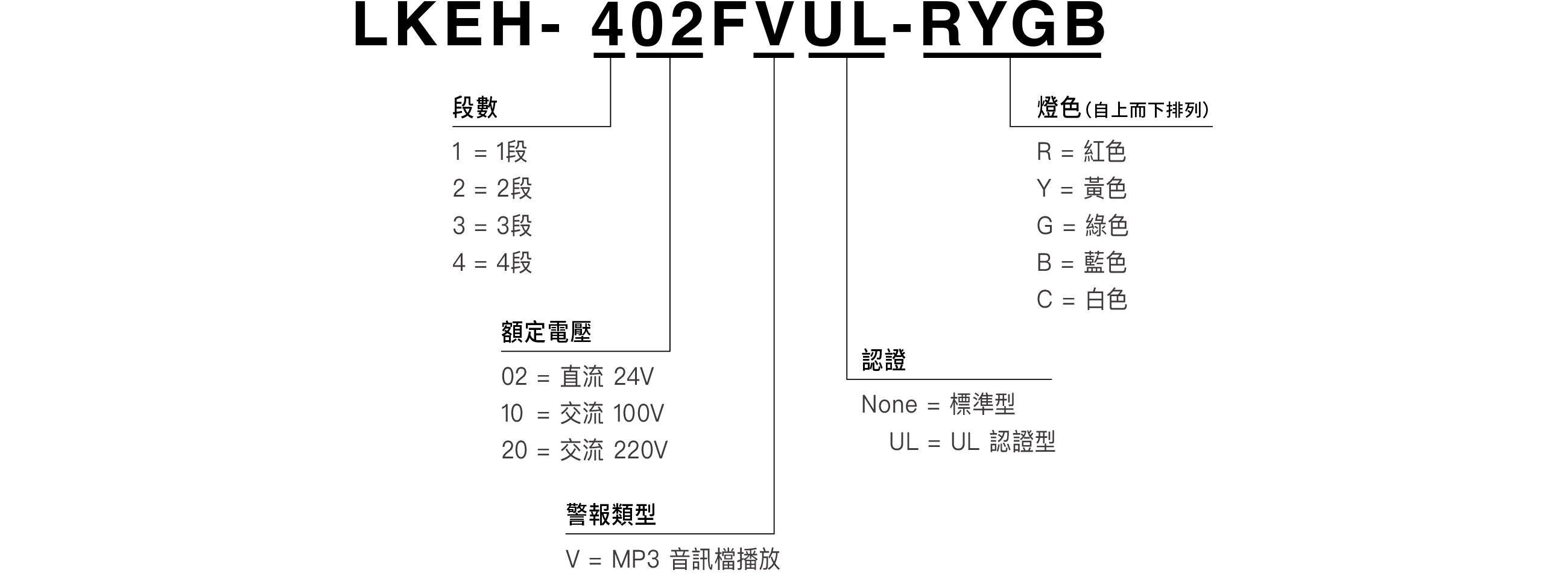

型號編碼

產品一覽表
型號 | 層數 | 額定電壓 | 警報類型 | UL 認證 | 發光色 |
---|---|---|---|---|---|
LKEH-102FV-R/Y/G/B/C | 1 | 直流 24V | - | - | 紅 / 黃 / 綠 / 藍 / 白 |
LKEH-110FV-R/Y/G/B/C | 1 | 交流 100V | - | - | 紅 / 黃 / 綠 / 藍 / 白 |
LKEH-120FV-R/Y/G/B/C | 1 | 交流 220V | - | - | 紅 / 黃 / 綠 / 藍 / 白 |
LKEH-202FV-RY/RG | 2 | 直流 24V | - | - | 紅+黃 / 紅+綠 |
LKEH-210FV-RY/RG | 2 | 交流 100V | - | - | 紅+黃 / 紅+綠 |
LKEH-220FV-RY/RG | 2 | 交流 220V | - | - | 紅+黃 / 紅+綠 |
LKEH-302FV-RYG | 3 | 直流 24V | - | - | 紅 / 黃 / 綠 |
LKEH-310FV-RYG | 3 | 交流 100V | - | - | 紅 / 黃 / 綠 |
LKEH-320FV-RYG | 3 | 交流 220V | - | - | 紅 / 黃 / 綠 |
LKEH-402FV-RYGB | 4 | 直流 24V | - | - | 紅 / 黃 / 綠 / 藍 |
LKEH-410FV-RYGB | 4 | 交流 100V | - | - | 紅 / 黃 / 綠 / 藍 |
LKEH-420FV-RYGB | 4 | 交流 220V | - | - | 紅 / 黃 / 綠 / 藍 |
LKEH-102FVUL-R/Y/G/B/C | 1 | 直流 24V | - | ✔ | 紅 / 黃 / 綠 / 藍 / 白 |
LKEH-202FVUL-RY/RG | 2 | 直流 24V | - | ✔ | 紅+黃 / 紅+綠 |
LKEH-302FVUL-RYG | 3 | 直流 24V | - | ✔ | 紅 / 黃 / 綠 |
LKEH-402FVUL-RYGB | 4 | 直流 24V | - | ✔ | 紅 / 黃 / 綠 / 藍 |
當多台設備同時使用時,聲音播放可能無法完全同步。
本產品不建議用於車輛用途。
使用說明書/規格書/尺寸圖
(*)本網站上數據的下載服務被認為已同意以下“”。
相關文件下載
(*)本網站上數據的下載服務被認為已同意以下“”。
使用說明書
2D CAD / 3D CAD
產品規格
更換零件
LKEH-FV
LKEH-FV
更換零件
分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
---|---|---|---|---|---|---|
![]() |
B32310054-F1 | 1 | ||||
|
B72100151-1F1 | 1~4:依照您的需求購買 | ||||
|
B72100151-2F1 | 1~4:依照您的需求購買 | ||||
|
B72100151-3F1 | 1~4:依照您的需求購買 | ||||
|
B72100151-4F1 | 量 1~4:依照您的需求購買 | ||||
|
B72100151-7F1 | 1~4:依照您的需求購買 | ||||
|
B62910033-1F2 | 2 |
固定導桿:1層。附墊片、O型圈組〔各2件〕。M4×87mm。 |
|||
|
B62910033-2F2 | 2 |
固定導桿:2層。附墊片、O型圈組〔各2件〕。M4×147mm。 |
|||
|
B62910033-3F2 | 2 |
固定導桿:3層。附墊片、O型圈組〔各2件〕。M4×207mm。 |
|||
|
B62910033-4F2 | 2 |
固定導桿:4層。附墊片、O型圈組〔各2件〕。M4×267mm。 |
|||
![]() |
C21100087-F1 | 1 |
