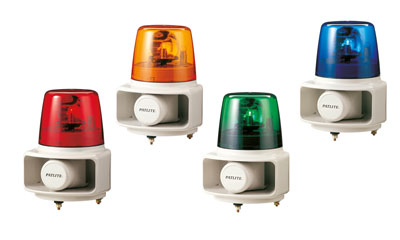

MP3迴轉型聲光合一大音量喇叭
RT-VF

RT-VF 系列結合高亮度旋轉警示燈與 MP3 語音喇叭,最大音量高達 105dB(1 公尺),音質清晰、涵蓋廣音域。具備音量調整旋鈕與防滴設計,適用於噪音大或戶外環境。支援 NPN 開集電極輸入,紅、黃、綠、藍四色選擇,滿足多樣化工業警示需求。

  • IO控制
  • Φ162
  • 迴轉警示燈
  • 迴轉
  • 聲光合一
  • 警示音
  • 樂曲
  • 105dB
  • 室外
  • 室內
  • IP23
  • MP3迴轉型聲光合一大音量喇叭 RT-VF
  • 支援使用SD卡重複寫入高音質MP3音訊。透過位元輸入(4通道)或二進位輸入(15通道)方式,可播放最長63秒語音內容。
    結合PATLITE專用的播放清單編輯軟體「Playlist Editor 2」與SD卡(型號:SDV-2GP),可輕鬆編輯音訊內容。
  • 提供多種操作模式,適用於各類使用環境(詳情請參閱使用說明書)。
    「測試模式」可檢查音量與播放內容;「靜音模式」可降低音量約20dB。 另可自由切換「位元輸入」與「二進位輸入」,並支援「全斷模式」與「記憶播放模式」。
  • DC 24V機種符合UL認證規範。

產品規格

外觀尺寸 Ø162mm
額定電壓 直流24V(DC 24V)
交流100V(AC 100V)
交流200V(AC 200V)
播放模式 位元輸入(4通道)或二進位輸入(15通道),最大支援63秒語音播放
語音內容 由預錄資料組成(部分內容可能有使用限制)
音訊格式 MPEG1 Audio Layer III(MP3),標準位元率64kbit/s
音量 1公尺距離最大105dB,音量可調
適用電晶體 乾接點觸發
NPN集電極開路輸出(適用於DC 24V)
燈罩顏色 紅色
黃色
綠色
藍色
燈罩材質 AS樹脂
防護等級 IP23
認證 UL 464(型號:RT-24VFUL)

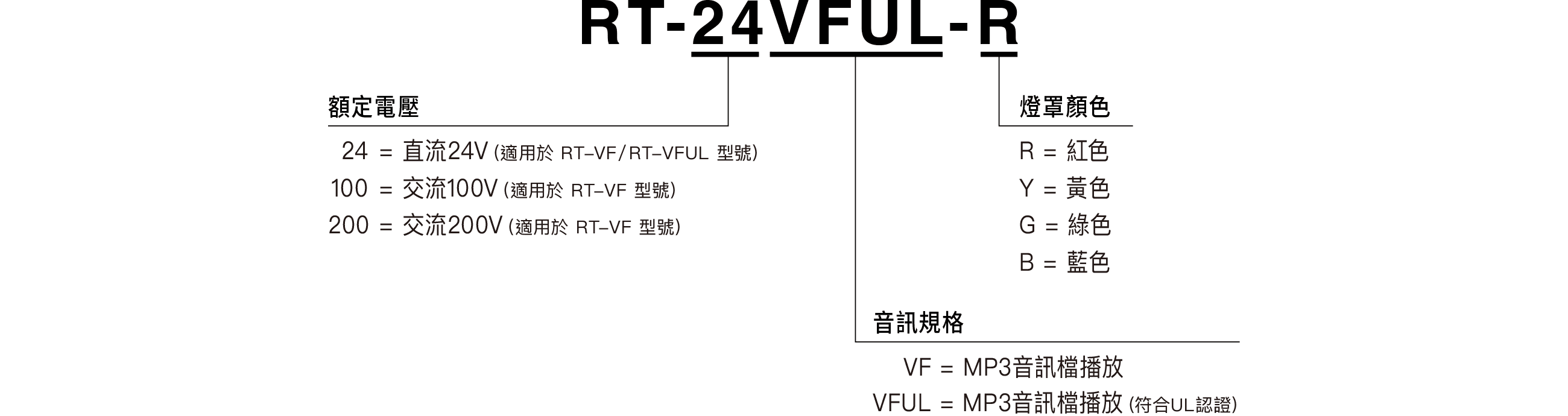

型號構成

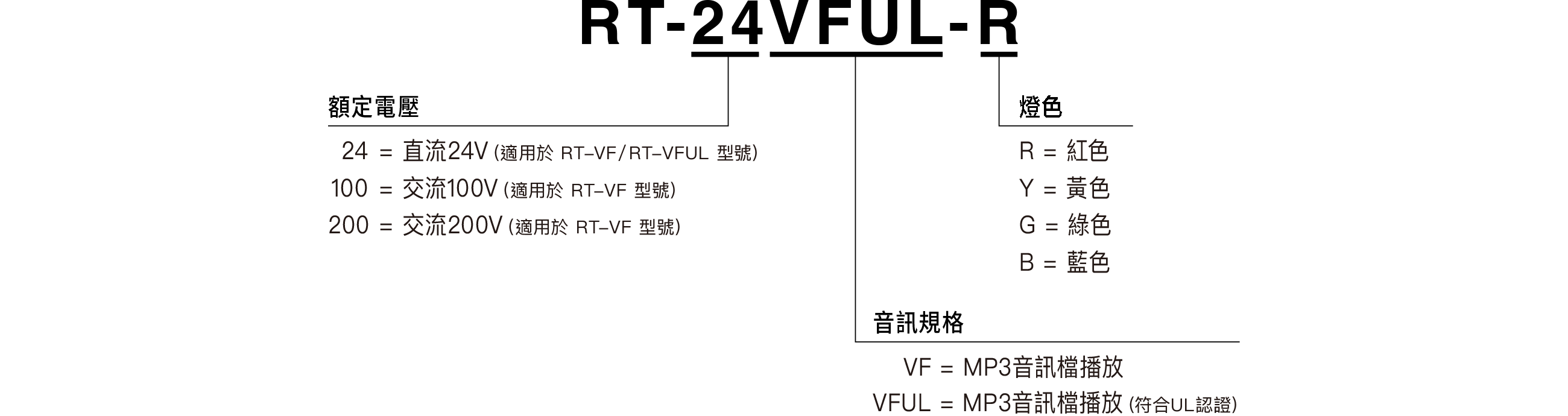

型號構成

產品一覽

型號 額定電壓 UL認證 燈罩顏色
RT-24VF-R/Y/G/B 直流24V(DC 24V) 紅 / 黃 / 綠 / 藍
RT-100VF-R/Y/G/B 交流100V(AC 100V) 紅 / 黃 / 綠 / 藍
RT-200VF-R/Y/G/B 交流200V(AC 200V) 紅 / 黃 / 綠 / 藍
RT-24VFUL-R/Y/G/B 直流24V(DC 24V) 紅 / 黃 / 綠 / 藍

(*)本網站上數據的下載服務被認為已同意以下“”。

(*)本網站上數據的下載服務被認為已同意以下“”。

RT-24VF  

RT-24VF  

更換零件

分類 No. 名稱 零件型號 每一產品所需數 規格 更換的大致時間

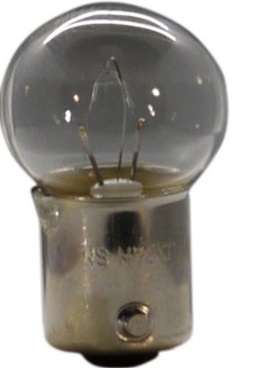

																白熾燈泡 24V20W 1盒,10pcs。
D02402003-F1 1

白熾燈泡規格:G18/BA15S

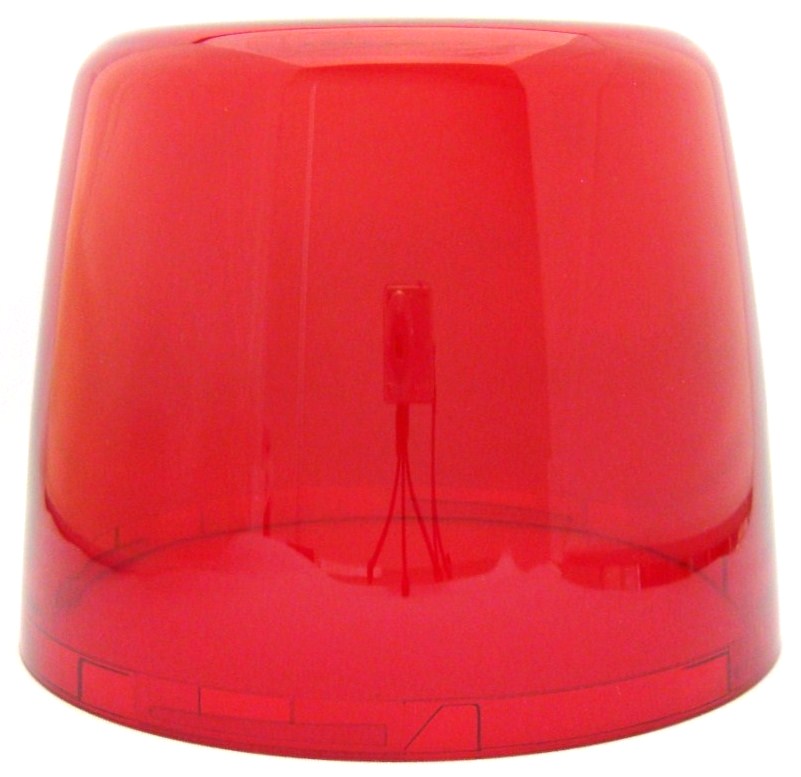

																燈罩:紅色
A31110018-1F1 1

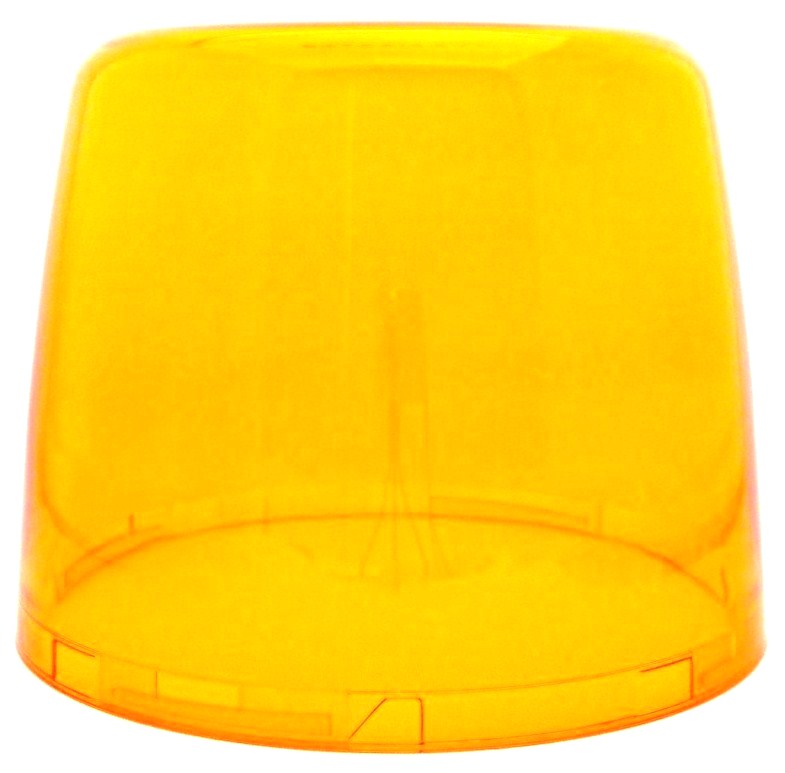

																燈罩:黃色
A31110018-2F1 1

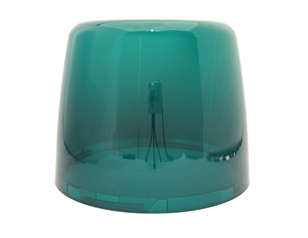

																燈罩:綠色
A31110018-3F1 1

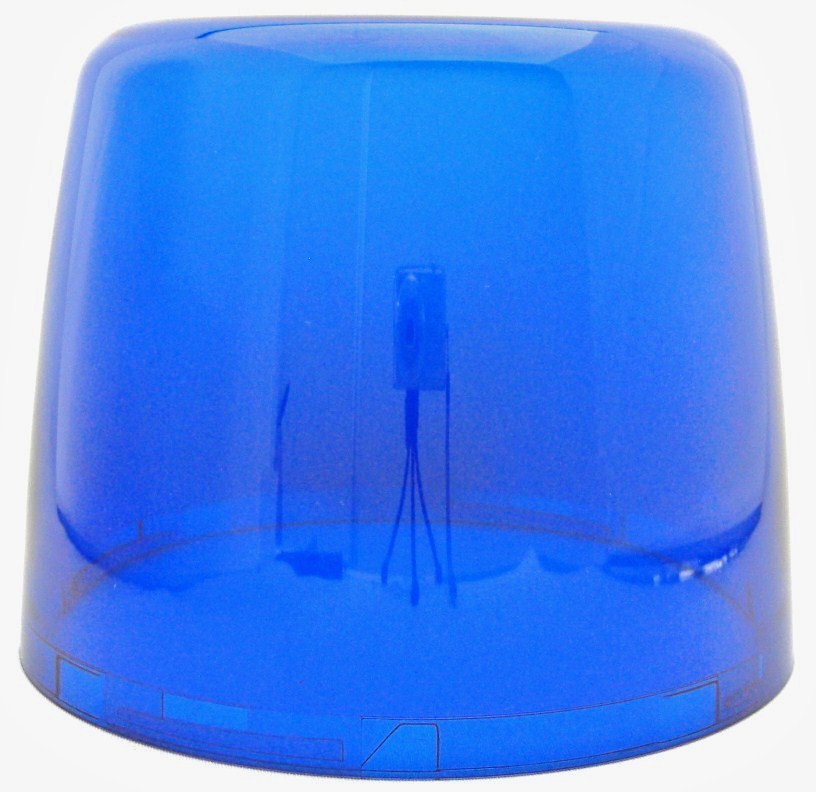

																燈罩:藍色
A31110018-4F1 1

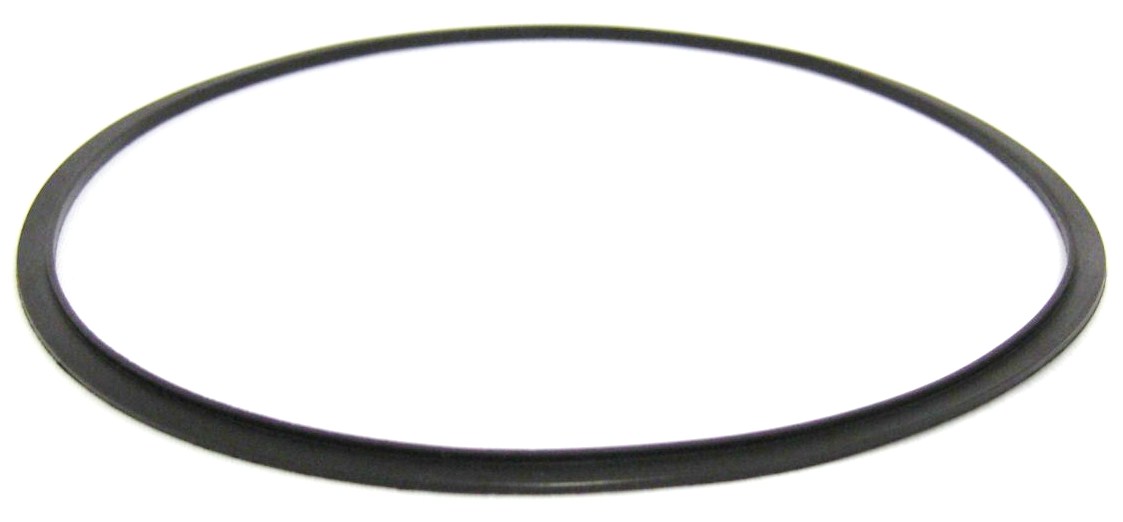

																燈罩墊圈
C33410001-F1 1

																馬達10AB2K
M02201022-112F1 1

適用於馬達銘牌編號「SMB-10AB2K」。
更換馬達需要焊接。


																馬達皮帶
A51120008-F1 1

外徑Ф70mm 高3mm

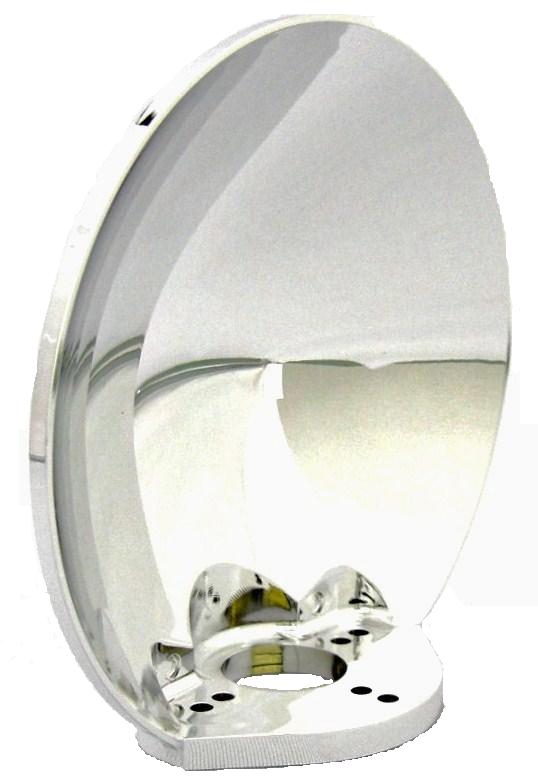

																反射器
A41110004-F1 1

																配件
A81110008-F5 3
RT-100VF   RT-200VF  

RT-100VF  

RT-200VF  

更換零件

分類 No. 名稱 零件型號 每一產品所需數 規格 更換的大致時間

																白熾燈泡 12V15W 1盒,10pcs。
D01201503-F1 1

白熾燈泡規格:G18/BA15S


																燈罩:紅色
A31110018-1F1 1

																燈罩:黃色
A31110018-2F1 1

																燈罩:綠色
A31110018-3F1 1

																燈罩:藍色
A31110018-4F1 1

																燈罩墊圈
C33410001-F1 1

																馬達10AB2K
M02201022-112F1 1

適用於馬達銘牌編號「SMB-10AB2K」。
更換馬達需要焊接。


																馬達皮帶
A51120008-F1 1

外徑Ф70mm 高3mm


																反射器
A41110004-F1 1

																配件
A81110008-F5 3
