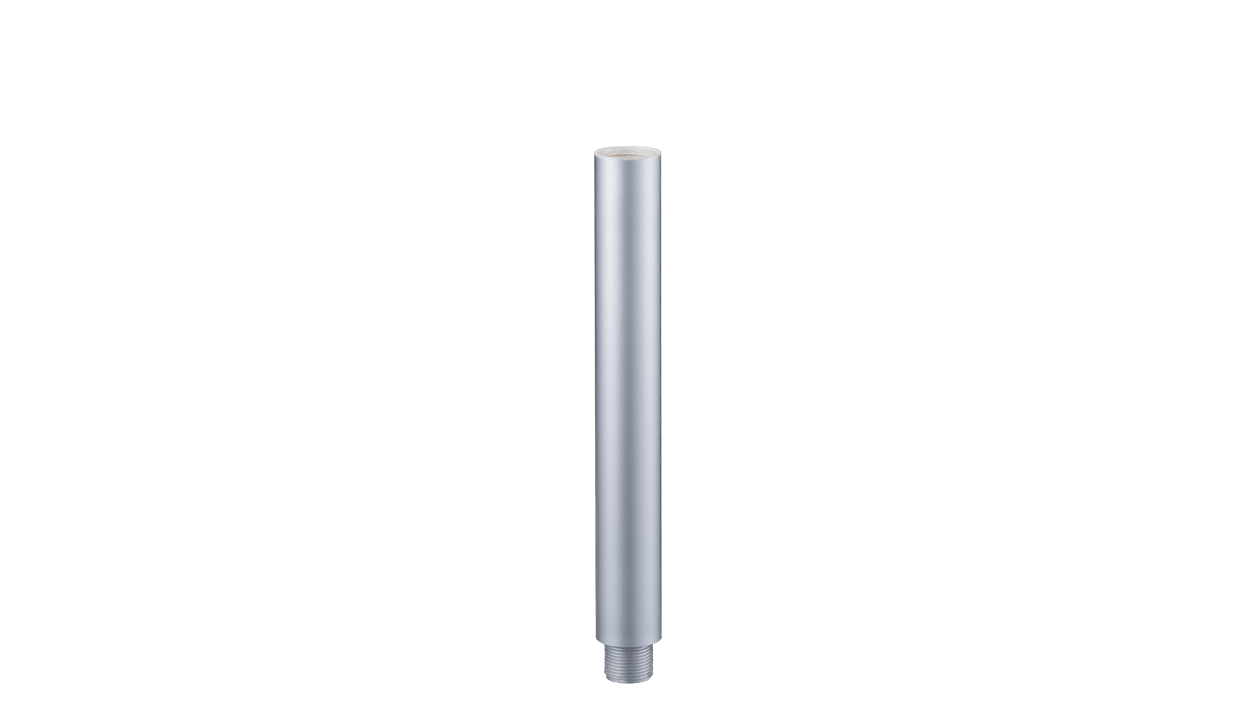

Φ30mm細長型信號燈(標準長版本體)
MP

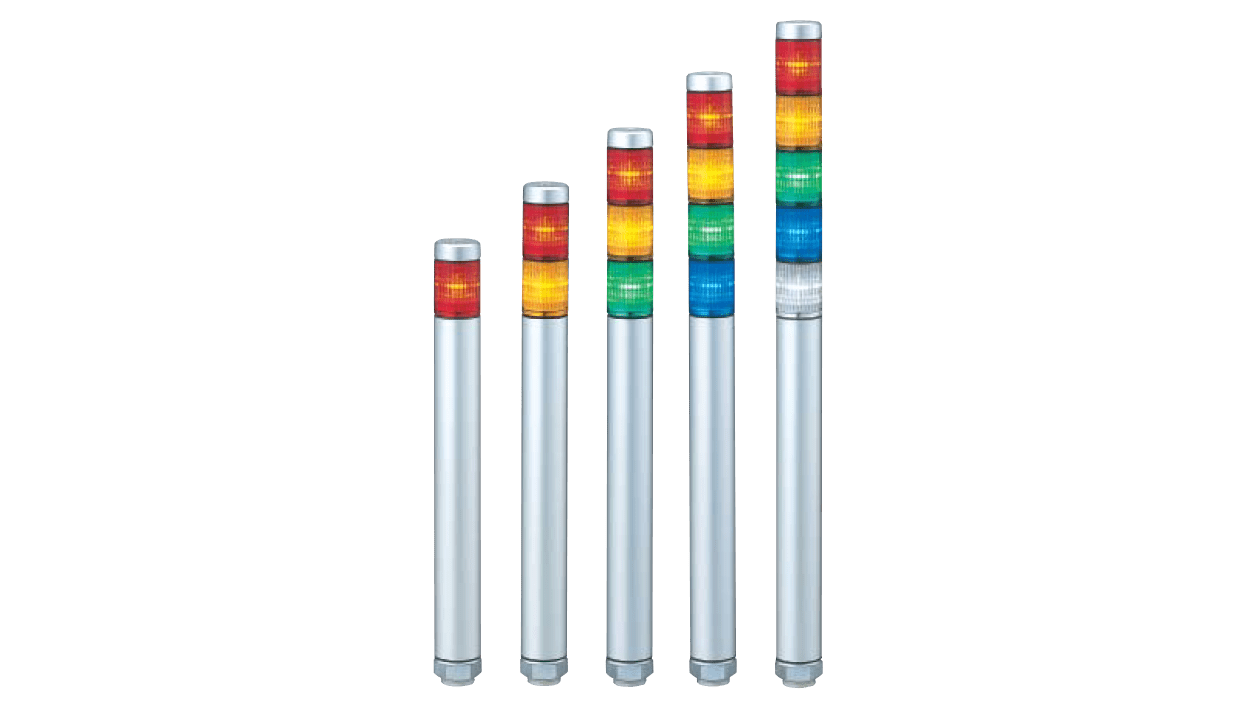

銀色本體和小巧設計的超薄細長型信號燈,Ø30 (1-1/4 英寸),機身長度為 220 mm。

  • IO控制
  • 信號燈
  • Φ30
  • 長亮
  • 室內
  • IP65
  • Φ30mm細長型信號燈(標準長版本體) MP
  • PATLITE 的獨家混合棱鏡切割鏡頭:可增強從任何方向和距離的可見性。
  • 使用雙重絕緣技術,提高工作環境的耐用性和安全性。
  • 安裝方式:單孔直接安裝,增加使用便利性。
  • 可互換模組:即使增加模組也無需重新接線。
  • 主體:優良的抗衝擊性與耐熱ABS樹脂。
  • 鏡片:優異的耐候性和透光性AS樹脂。
  • 可選擇顏色:紅色、黃色、綠色、藍色、白色。

規格

尺寸 Ø30mm
額定電壓 AC/DC 24V
功能 長亮
乾接點觸發,例如開關或繼電器接點
DC 24V 的集電極開路(NPN 或 PNP)
直流電
安裝方式 直接安裝:內附 M22 安裝螺絲和密封墊圈
本體特色 預組裝,預接線
購買後可互換和增加LED模組
本體顏色 銀色
可使用模組數量 最多可堆疊5個模組
燈罩顏色 紅色
黃色
綠色
藍色
白色
認證 CE Marking
UL Recognized Component (US)
c-UL Recognition Component (加拿大)
RoHS
保護等級 IP65

(*)本網站上數據的下載服務被認為已同意以下“”。

(*)本網站上數據的下載服務被認為已同意以下“”。

MP  

MP  

更換零件

分類 No. 名稱 零件型號 每一產品所需數 規格 更換的大致時間

																上蓋
B32310025-F1 1

																LED元件:紅色
B72100182-1F1 1-5:依照您的需求購買

																LED元件:黃色
B72100182-2F1 1~5  段数により異なります。

																LED元件:綠色
B72100182-3F1 1-5:依照您的需求購買

																LED元件:藍色
B72100182-4F1 1-5:依照您的需求購買

																LED元件:白色
B72100182-7F1 1-5:依照您的需求購買

																固定導桿:1層
S33552120-0355F1 1

附墊片、O型圈
M3x55mm


																固定導桿:2層
S33552120-0390F1 1

附墊片、O型圈
M3x90mm


																固定導桿:3層
S33552120-03125F1 1

附墊片、O型圈
M3x125mm


																固定導桿:4層
S33552120-03160F1 1

附墊片、O型圈
M3x160mm


																固定導桿:5層
S33552120-03195F1 1

附墊片、O型圈
M3x195mm
