面板安裝型蜂鳴器
BD-A
BD-A 面板安裝型蜂鳴器兼具高達 90dB 的大音量輸出與精巧設計，非常適用於高噪音的工業場所。內建 32 種電子音音效，搭配前面板操作開關與音量旋鈕，提供直覺式操作體驗。支援 SD 卡更換「P 組」音色組合，並通過 CE 與 RoHS 國際認證。亦支援 NPN 開集極訊號輸入，可與 PLC 控制系統直接整合，實現穩定且清晰的警報通知。
- IO控制
- □80
- 蜂鳴器
- 警示音
- 樂曲
- 90dB
- 室內
- IP54
產品特點
- 1m 處最大音量為 90dB，適用於吵雜的工廠。
- 揚聲器中以預錄32 種聲音，可用於各種場合。
- 即使在安裝定位後，亦可透過隱藏在正面下方滑蓋中的旋鈕輕鬆更改音量大小以及音樂組合。
- 從A到P中選定音樂組合後，即可播放以4個內建蜂鳴聲為單位的音樂組合。
- 使用SD卡(SD-2GP)，便可隨選4個內建蜂鳴聲做為您專屬的音樂組合。
- RoHS認證。
※BD-A、BD-C、BD-D為PATLITE公司在日本國內有版權許可的型號，
詳細資訊請透過上方「聯絡我們」，讓台灣派特萊業務人員為您服務。
規格
| 尺寸 | □80mm(正面) □67.5mm(背面) |
| 額定電壓 | DC 12-24V AC 100V/200V |
| 音樂組合 | 預錄內建32種(警示音、音樂歌曲等) |
| 安裝方式 | 嵌入式安裝(正向、逆向、水平) 建議室內安裝 |
| 本體顏色 | 米白色 深灰色 |
| 音量大小 | 1公尺處的最大音量為 90dB 最小音量為零，可依需求調整 |
| 音樂組合設定 | 內建32個蜂鳴聲(詳見內建音樂列表) 可選擇8組音樂組合 每個組合都有4個內建蜂鳴聲 |
| 頻道選擇方式 | 從旋鈕8組中任選其一 透過訊號輸入選擇任一音樂組合 使用SD卡(SD-2GP)，隨選4個內建蜂鳴聲可做為專屬音樂組合 |
| 認證 | CE UL(美國) UL(加拿大) RoHS |
| 防護等級 | IP54 (正面安裝) |
| 備註 | 乾接點，例如:開關或繼電器觸點 NPN |
| 選購品 | SD卡(SD-2GP) |
聲音/音效樣本
如何選型

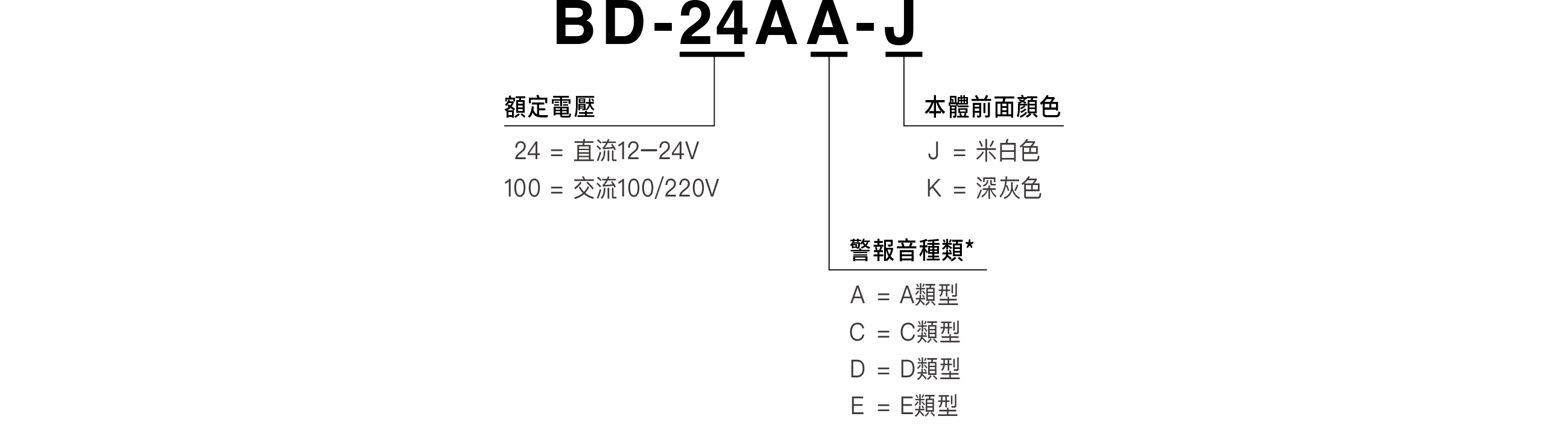

型號編碼
詳細內容請參閱總合型錄中的警報音選擇對照表。
產品一覽表
| 型號 | 額定電壓 | 警報音種類 | 本體前面顏色 |
|---|---|---|---|
| BD-24A □ -J/K | 直流12–24V | A / C / D / E | 米白色、深灰色 |
| BD-100A □ -J/K | 交流100/220V | A / C / D / E | 米白色、深灰色 |
使用說明書/規格書/尺寸圖
（*）本網站上數據的下載服務被認為已同意以下“”。
Additional Instruction Manual (En) 相關文件下載
（*）本網站上數據的下載服務被認為已同意以下“”。
2D CAD [dxf]更換零件
BD-A
BD-A
更換零件
| 分類 | No. | 名稱 | 零件型號 | 每一產品所需數 | 規格 | 更換的大致時間 |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140003-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
